Capítulo 2. Instalación
2.4.3d

Cableado de la salida de control

La salida de control tiene por objeto generar una señal que se puede utilizar para controla un dispositivo externo en
función de una medición totalizada del caudalímetro. El estado de control se puede establecer como normalmente
abierto o normalmente cerrado. El ajuste depende del dispositivo conectado a la salida de control. El estado de control
indica si el operador desea que el interruptor esté abierto o cerrado hasta alcanzar el umbral total de medición. Cuando
el total de caudal alcanza el nivel de umbral, el medidor cambiará la salida de control al estado opuesto. Si el sistema
abre el control (0 V CC) hasta alcanzar un nivel determinado de caudal, el operario debe ajustar el control a
normalmente abierto. Al alcanzar el umbral de medición, el caudalímetro cambiará el control a cerrado (5 V CC). Si el
sistema cierra el control hasta alcanzar un nivel determinado de caudal, el operario debe ajustar el control a
normalmente cerrado. Al alcanzar el umbral de medición, el caudalímetro cambiará el control a abierto. Conecte cada
salida de control conforme a las instrucciones de conexión indicadas en la etiqueta situada dentro de la cubierta
posterior y en la Figura 12.
14
Configuración normalmente abierto
+NO
-C
Estado disparado convencional

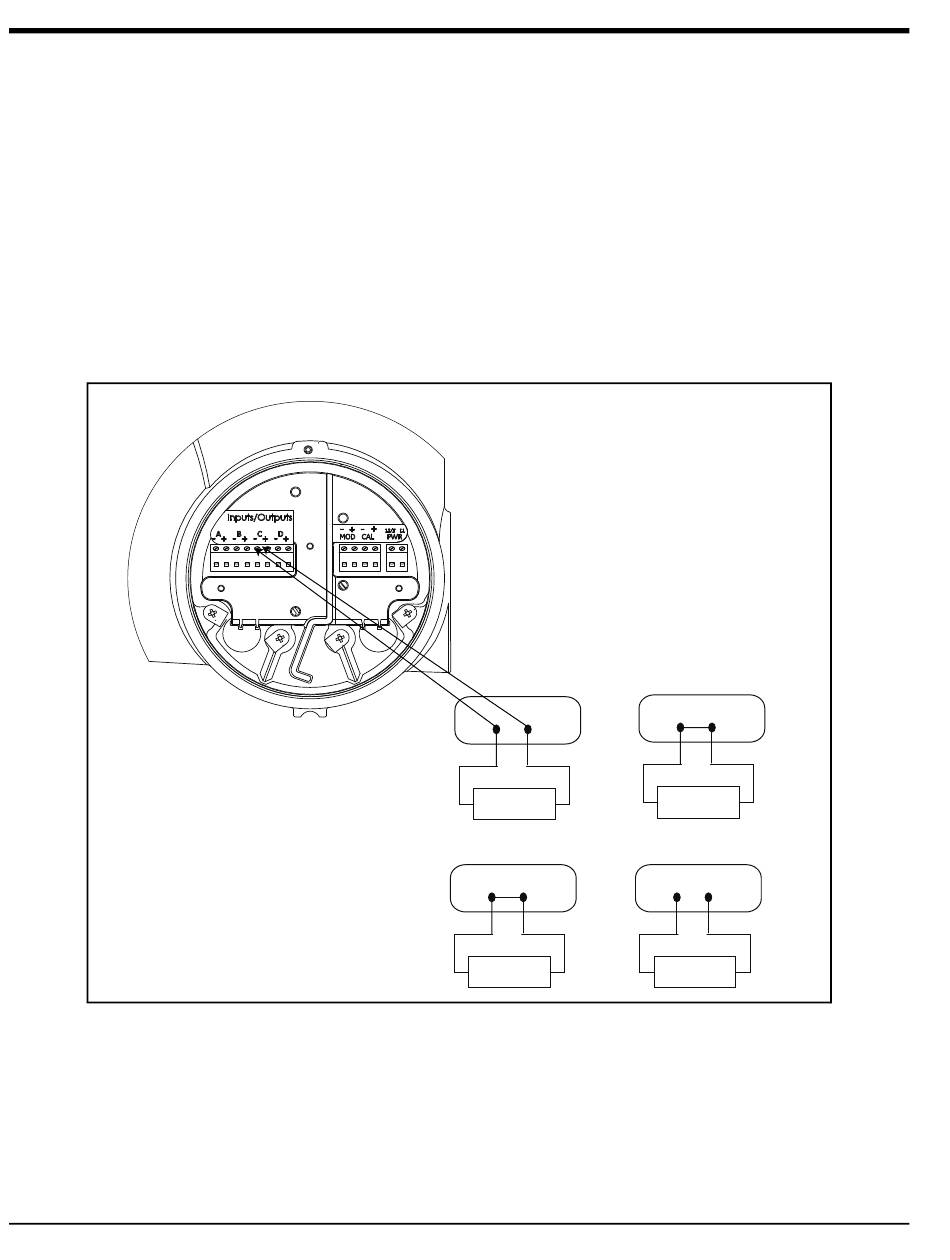

Figura 12: Cableado de la salida de control
Configuración normalmente cerrado
+NC
Cableado -C
Estado no disparado convencional
Estado no disparado convencional
XMT910
- +
Dispositivo de
control
Estado disparado convencional
XMT910
- +
Dispositivo de
control
XMT910
- +
Dispositivo de
control
XMT910
- +
Dispositivo de
control
