11 Revisión y mantenimiento

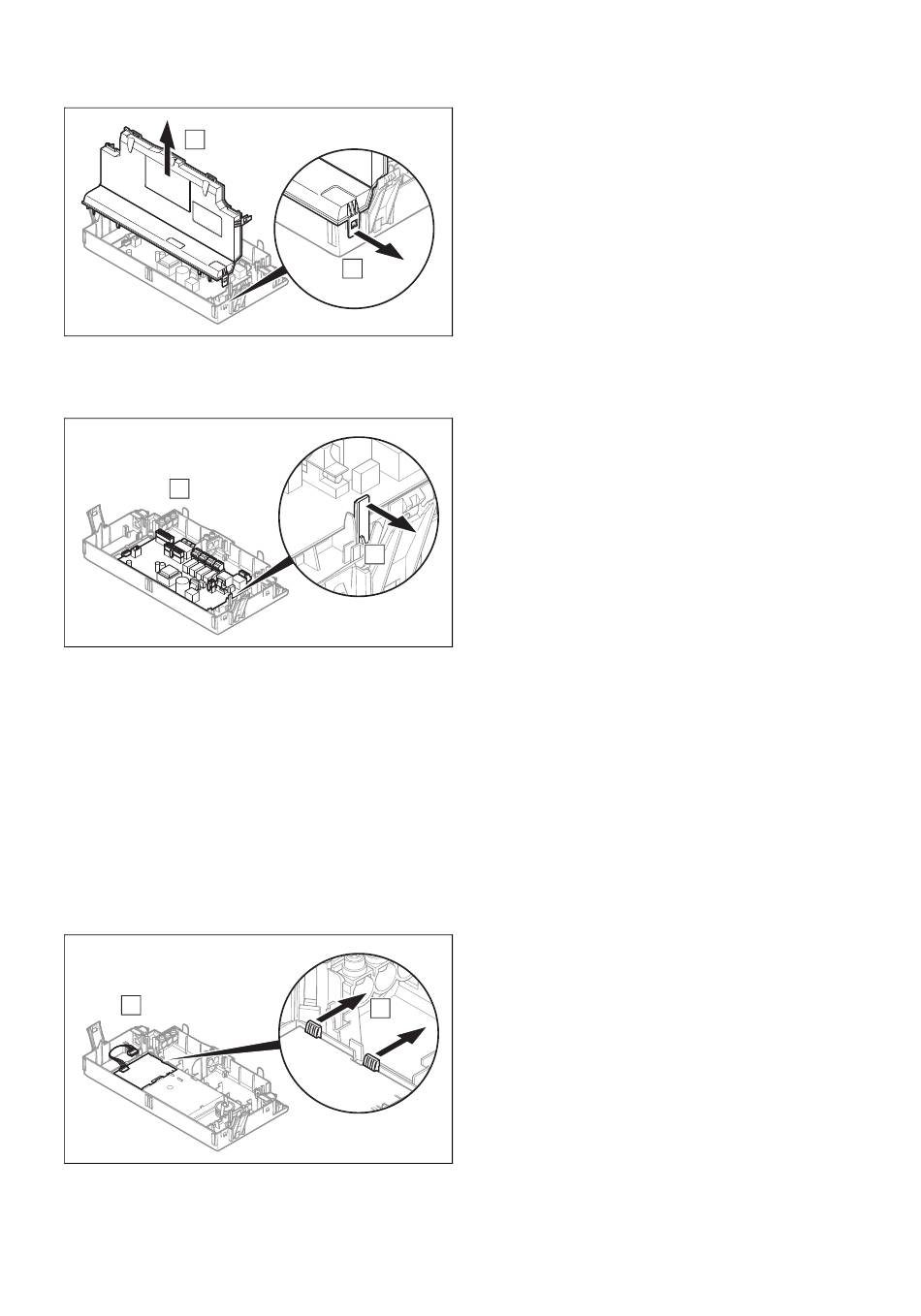

10.9.9.1 Sustitución de la placa de circuitos
impresos principal
B
1. Abra la caja de distribución. (→ Página 18)
2. Suelte los 2 clips (A) de la caja de la electrónica.
3. Retire la tapa (B) de la caja de la electrónica.
B
4. Retire la placa de circuitos impresos siguiendo las ins-
trucciones de instalación que están empaquetadas con
la pieza de repuesto.
5. Retire todos los conectores de la placa de circuitos
impresos.
6. Abra las pestañas de fijación (A) para poder soltar la
placa de circuitos impresos.
7. Retire la placa de circuitos impresos (B).
8. Monte la placa de circuitos impresos nueva.
9. Enchufe los conectores en la nueva placa de circuitos
impresos.
10.9.9.2 Sustitución de la placa de circuitos
impresos de la interfaz de usuario
B
1. Desmonte la placa de circuitos impresos principal.
2. Extraiga todos los conectores de la placa de circuitos
impresos de la interfaz de usuario.
34
3. Abra las pestañas de fijación (A) para poder soltar la
placa de circuitos impresos de la interfaz de usuario.
4. Retire la placa de circuitos impresos de la interfaz de
usuario (B).
5. Retire la placa de circuitos impresos nueva de la inter-
faz de usuario .
6. Enchufe los conectores en la nueva placa de circuitos
impresos de la interfaz de usuario.
7. Vuelva a montar la placa de circuitos impresos princi-
pal.
A
10.9.9.3 Sustitución simultánea de la placa de
x 2
1. Si sustituye ambos componentes a la vez, al encender
el aparato se abre automáticamente el menú de selec-
ción de idioma. El ajuste de fábrica es "inglés".
2. Seleccione el idioma.
3. Confirme el ajuste con (OK).
4. Ajuste el código del producto D.093 que aparece en la
placa de características.
5. Confirme la selección.
◁
A x 3
◁
6. Realice los ajustes que sean necesarios según la insta-
lación.
10.9.10 Conclusión de una reparación
1. Abra la llave de mantenimiento del conducto de agua
fría.
2. Abra todas las llaves de mantenimiento y la llave de
paso del gas.
3. Compruebe la estanqueidad del conducto de gas y de
los circuitos hidráulicos.
4. Monte el revestimiento frontal. (→ Página 10)
5. Encienda el aparato. (→ Página 22)
6. Compruebe el funcionamiento del producto.
7. Compruebe la estanqueidad del producto.
(→ Página 26)
11 Revisión y mantenimiento
▶
Respete los intervalos mínimos de revisión y manteni-
A x 4
miento (→ tabla del anexo).
▶
Realice el mantenimiento del producto antes si los re-
sultados de la inspección requieren un mantenimiento
temprano.
Instrucciones de instalación y mantenimiento ecoTEC plus 0020261153_01
circuitos impresos principal y placa
de circuitos impresos de la interfaz de
usuario
La electrónica adopta así los ajustes correspondien-
tes al tipo de producto (modelo) y los parámetros de
todos los códigos de diagnóstico se corresponden
con los ajustes de fábrica.
En la pantalla se muestra automáticamente el asis-
tente de instalación.
