CirPower
4�- fUNCIONAMIENTO DEL INVERSOR
4.1.- pAnEL DE conTroL DEL InvErsor
El panel de control está formado por una pantalla táctil monocromática y un panel señalizador
LED que muestra la potencia generada.
La pantalla táctil actúa como visor y como interfaz para introducir o cambiar los parámetros del
equipo.
Los LEDs indican lo siguiente:
ALARM: se enciende cuando el equipo se ha parado porque se ha activado una alar-
ma o protección.
Off: se enciende cuando el equipo está en estado "inversor deshabilitado".
ON: se enciende cuando el inversor cambia al estado de funcionamiento y distribuye
energía a la red eléctrica (estado "inversor generando energía").
ON y Off que parpadean alternadamente: Ocurre durante el primer arranque y en
el estado "inversor habilitado", así como después de detectar un error, inmediatamente
antes de cerrar el contactor y empezar el proceso de generación.
Barra de potencia LED: la cantidad de LED encendidos es proporcional al porcentaje
de potencia instantánea distribuida a la red.
4.2.- InIcIo rápIDo
Para iniciar el inversor:
Los cables de entrada de cc y los cables de salida de cA deben estar bien conecta-
dos.
Los contactos Epo (contactos de bornes 13-14) y el InvErsor DE InIcIo ExTEr-
no deben estar cerrados (contactos de bornes 11-12). por defecto, estos dos contactos
vienen cortocircuitados por el fabricante.
Al cerrar el interruptor de corriente alterna, la tensión se dirige a la lógica de control, la pantalla
táctil se enciende y muestra una pantalla de bienvenida, también se emite un pitido.
Inmediatamente tras el mensaje de bienvenida, aparece la pantalla principal:
Manual de instrucciones

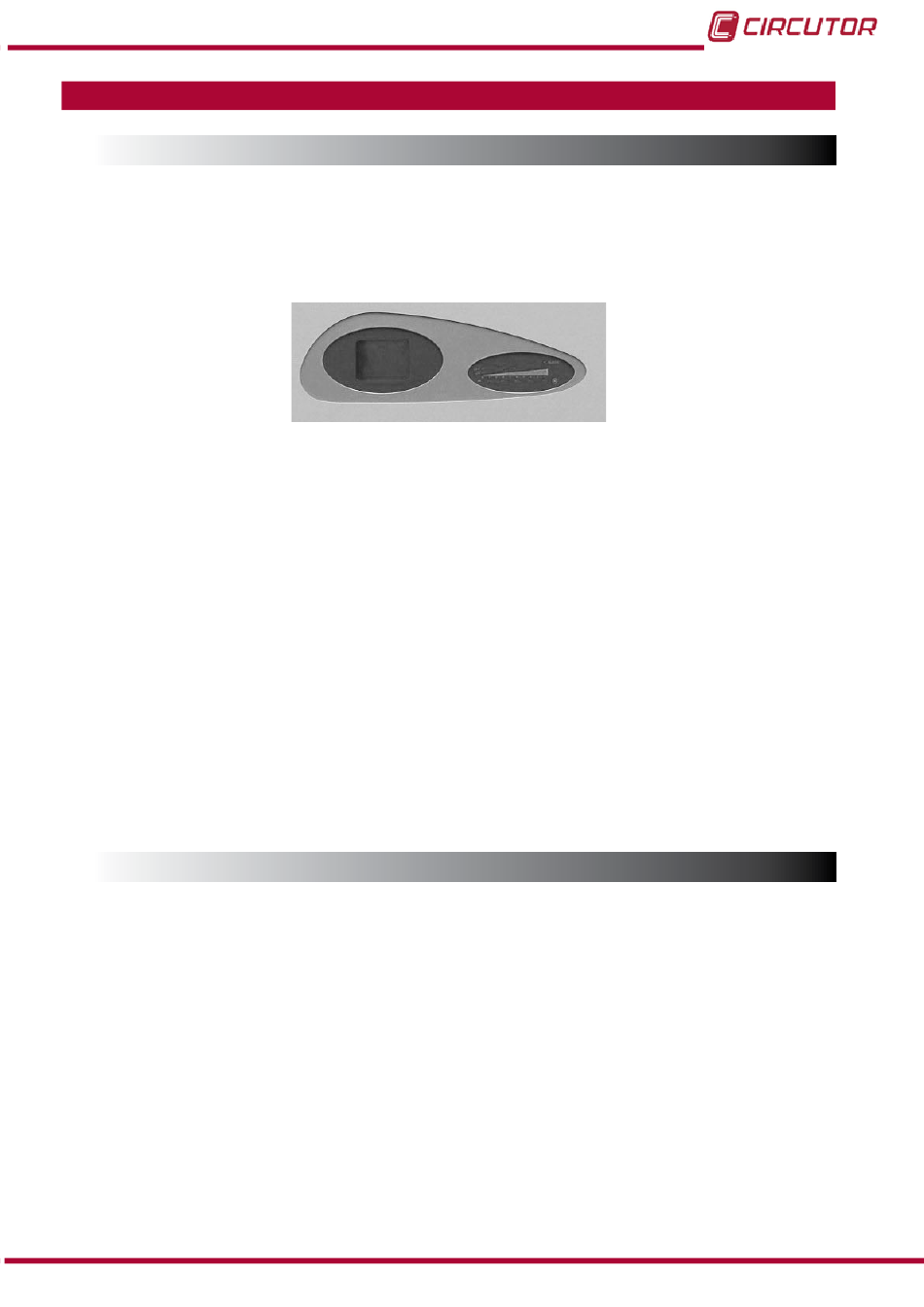

figura 19: Panel de control del inversor�
41
