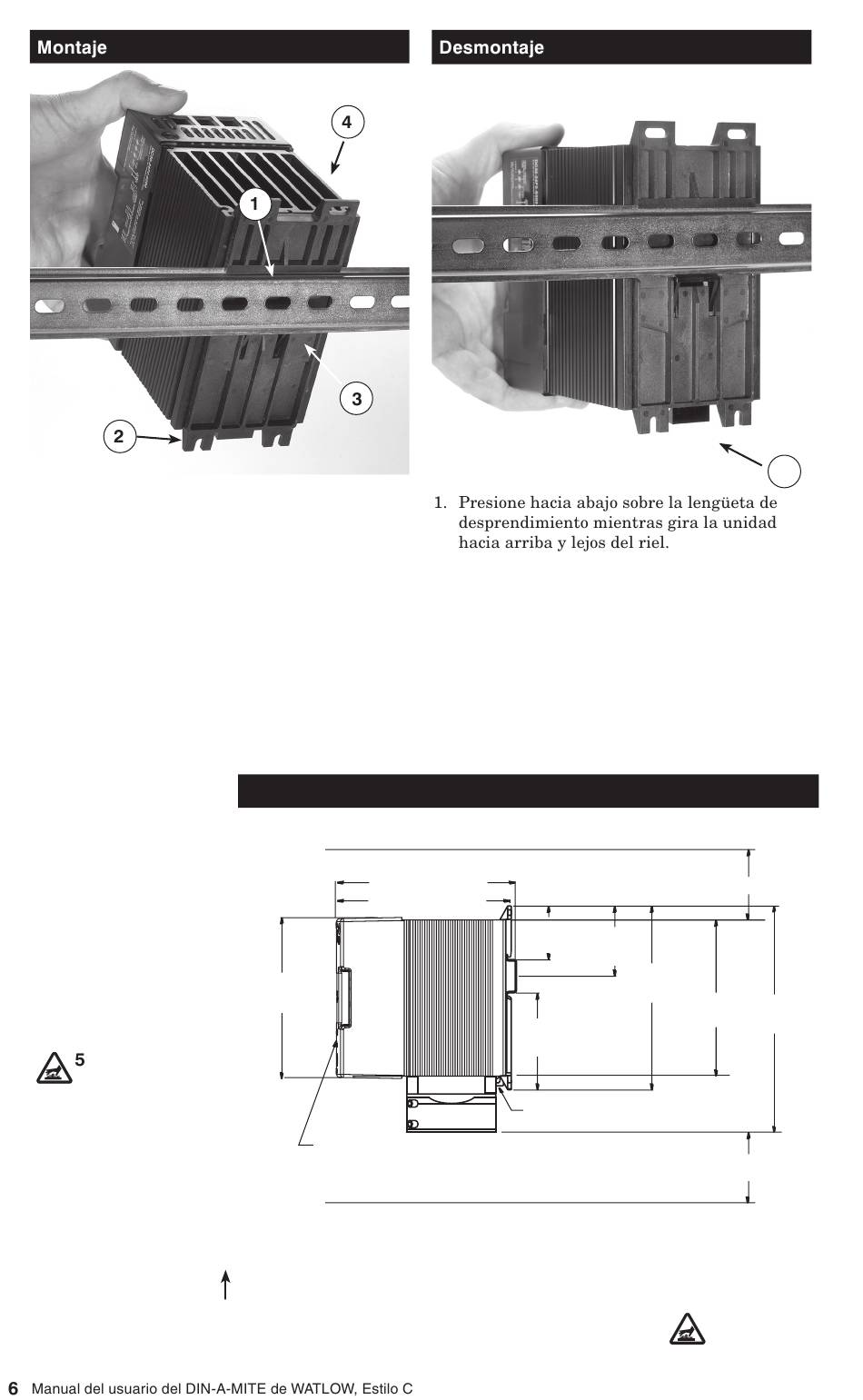

1. Empuje la unidad hacia adentro y hacia
abajo para que se enganche en el la parte
superior del riel.
2. Gire hacia adentro la parte inferior de la
unidad en dirección al riel.
3. La traba del riel cerrará en su lugar con un
chasquido. Si el DIN-A-MITE no cierra en su
lugar con un chasquido, revise si el riel
está doblado.
4. Monte las aletas de enfriamiento
verticalmente.
ç
3
ADVERTENCIA:
Cualquier trabajo
de mantenimiento
preventivo y correctivo
en esta unidad debe ser
efectuado únicamente
por técnicos autorizados
capacitados. La omisión
de hacerlo así puede
ocasionar daños al
equipo, y lesiones
personales o la muerte.
ADVERTENCIA:
Superficie caliente,
no toque el
disipador térmico. El
incumplimiento de
esta directriz puede
ocasionar lesiones
personales.
ç
Monte las aletas
de enfriamiento
verticalmente.

Dimensiones de la unidad - Enfriada por ventilador

Lateral
102 mm espacio libre para flujo de aire y radio de doblez del conductor
146 mm (5,74 in)
142 mm (5,59 in)
131 mm
(5,17 in)
El panel del frente es seguro al tacto,
no se requiere espacio libre
102 mm espacio libre para flujo de aire y radio de doblez del conductor
44 mm
57 mm
(1,73 in)
(2,26 in)
150 mm
(5,89 in)
79 mm
(3,10 in)
Lengüeta de desprendimiento del riel
(Tirar de ella hacia abajo)
ç
1
102 mm (4,0 in)
127 mm
182 mm
(5,00 in)
(7,16 in)
102 mm mínimo
3
