MundoControl TFDS Serie Manual De Instrucciones

Los termostatos de la serie TFDS han sido diseñados para el control de la temperatura
ambiente en ambientes residenciales, industriales y en oficinas.

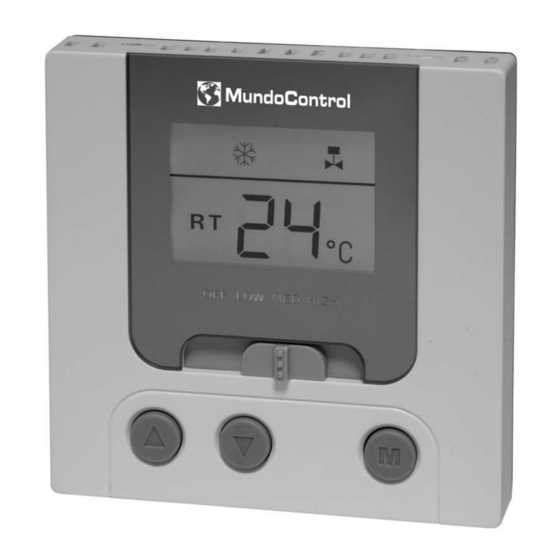

La serie TFDS presenta una pantalla LCD con la que controla los siguientes
elementos: Estados de funcionamiento (frío, calor, ventilación o auto); Temperatura
ambiente y Valor de consigna. El panel dispone de las siguientes teclas: Modo de
intercambio (frío, calor, auto o ventilación), temperatura de consigna
M
interruptor deslizante On/Off (marcha/paro)
ventilador (baja, media o alta).
CARACTERÍSTICAS
• Display de modo funcionamiento frío/calor/ventilación/válvula.
• Control de cambio calor/frío.
• Ajuste de temperatura ambiente.
• Salida todo/nada para válvula y 3 velocidades ventilador.
• Protección contra bajas temperaturas.
ESPECIFICACIONES
• Display retroiluminado color azul.
• Consigna ajustable por botonera.
• Selector modo funcionamiento ventilador.
• Calibrado de sonda.
• Montaje en superficie
• Elemento sensor:
• Rango de consigna:
• Precisión y diferencial:
• Anchura de la zona muerta para 4T 2°C
• Protección:
• Cableado: bornas atornilladas para cables 2x1,5 mm
2
o 1x2,5 mm
• Pantalla LCD
DIPLAY LCD
Los botones y permiten modificar los ajustes, el
botón sirve para
M
funcionamiento. La retroiluminación del display se activa
cada vez que se pulsa un botón.
El estado de la unidad se indica en el display mediante los
siguientes iconos:
Modo Frío
Modo Calor
Modo Ventilación
Modo cambio Automático
Válvula abierta.
Termostato serie TFDS Fan Coil - Manual de instrucciones
, y selección de la velocidad del
NTC
de 5 a 35°C
±1°C
IP30
seleccionar el modo
• Corriente conmutación:
• Alimentación:
• Distancia entre agujeros: 60 mm (estandar)
• Consumo :
• Dimensiones: 86x86x23,5 mm (A x L x H)
• Carcasa: PVC + ABS Ignífuga
• Condiciones funcionamiento:
2
• Coformidad CE 73/23/EEC
• Ajuste de la velocidad del ventilador: El interruptor
de deslizante HIGH-MED-LOW permite la selección de la
velocidad del ventilador. Los FCT03 dejan el ventilador
en marcha después de alcanzarse la consigna y cerrar
la válvula.
• Cuando la temperatura ambiente se muestra por pan-
talla, la indicación "RT" se activa en la parte izquierda.
Cuando se muestra la temperatura de consigna, la in-
dicación es "SET".
Todos los ajustes de configuración se almacenan en me-
moria EPROM no volátil, de manera que los valores se
recuperan incluso después de retirarse la alimentación.
y ,
Modelo Modo funcionamiento
2 Tubos, I/V, man., 3 vel., ventilador
TFDS2T
ON en consigna
4 Tubos, I/V, auto., 3 vel., ventilador
TFDS4T
ON en consigna
Nota: Los termostatos TFDST dejan el ventilador en
funcionamiento después de alcanzar la consigna
Resistiva: 2A,
Inductiva: 1A
230 Vac ± 10%
50/60 Hz
< 2W
0 - 50°C
5-95%HR (sin condensación)
