5. EMPALME DEL GENERADOR

1. CONFIGURACIÓN MASTER-SLAVE
5.1 Conexión monofásica

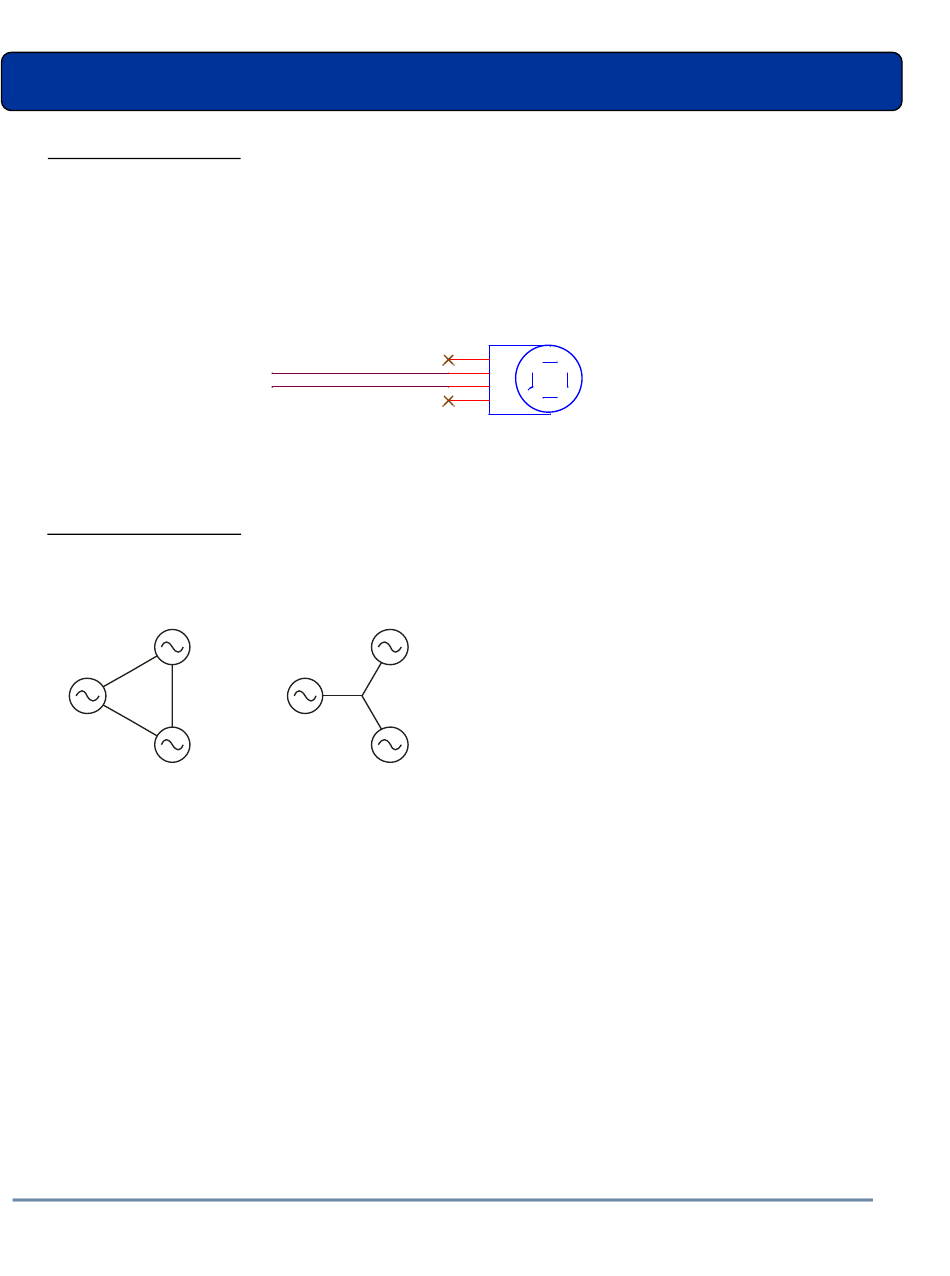

El transmisor está concebido para accionarse a partir de un generador de una única fase. La
tensión de entrada se estima a 240 VAC. La figura siguiente demuestra el diagrama del cableado
eléctrico. Tome nota que la polaridad de la conexión no es importante.

5.2 Las tres fases de base

Los tipos de configuración tres fases son Delta (Δ) y Estrella (Υ):
La configuración en estrella debe tener una conexión neutra. En cambio, la configuración delta
no la necesita. Hay un factor √3 entre la línea de tensión de la línea y la línea de tensión de
neutro.Por ejemplo, para un generador 230V
Instrumentation GDD Inc.
BLACK
WHITE
N
, la tensión entre fases será de 400V
LN
2016-06-15
Y
W
X
G W
Y
G
X
L14-20P
TO GENERATOR
125V/250V 20A MALE
.
LL
