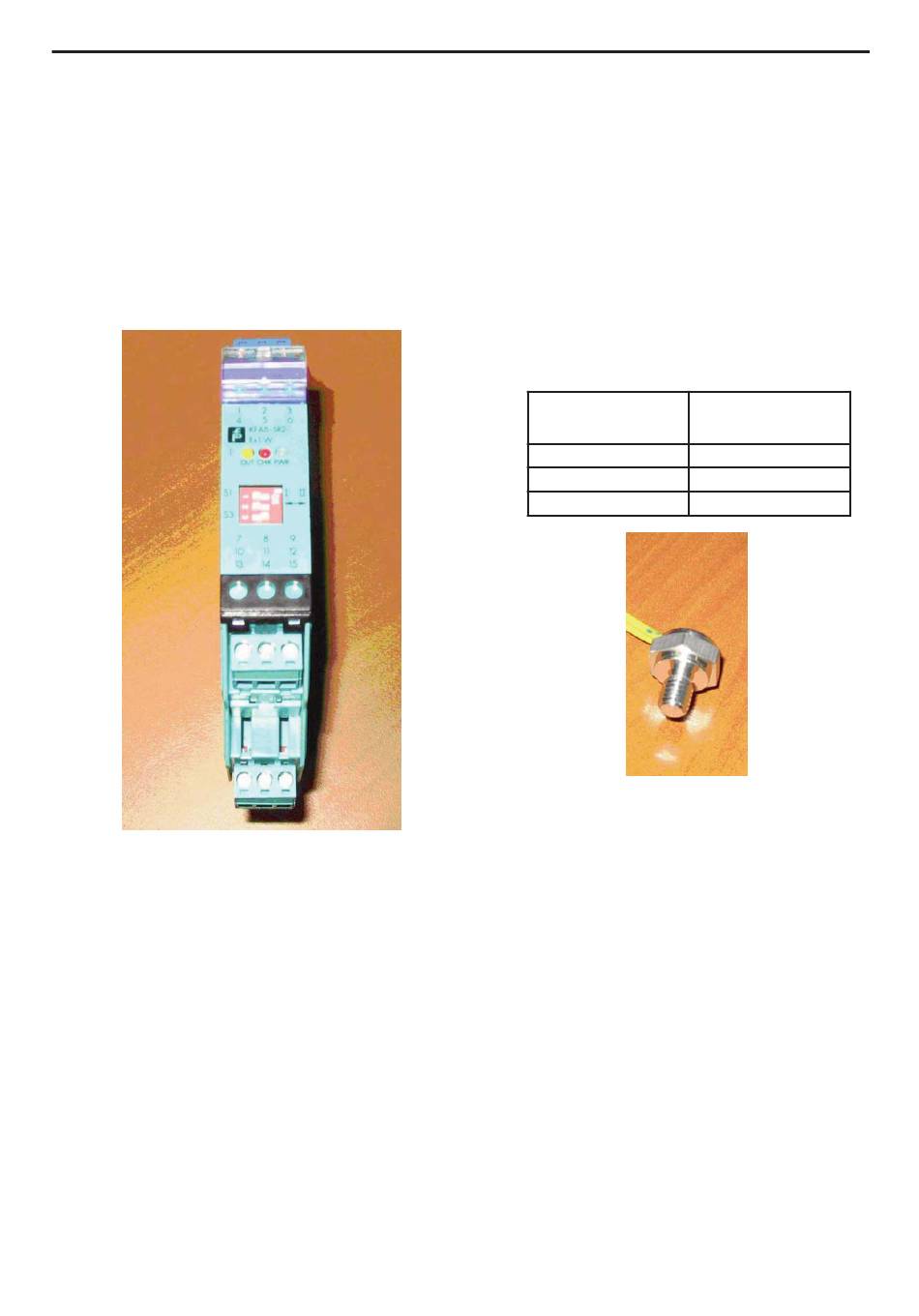

1.1 El amplificador separador
Amplificador de aislamiento galvánico , 2 fabricación
diferente : alimentación 230 VAC (o 24 VDC su richies-
ta). Salida relé.
El bucle del sensor es un circuito eléctrico de seguridad
intrínseca EEx ia IIC.
Capacidad nivel de seguridad SIL1 a SIL2 según
IEC61508 (amplificador solo).
Se debe instalar en zona no clasificada o en una caja
ATEX en zona clasificada.
NT 1068 09 16 ATEX Dispositivo limitador de temperatura
(sonda termoelementos) s
1. EL EQUIPO SUMINISTRADO
1.2 El sensor
Elemento simple TOR a la temperatura, fijar sobre el
material que hay que vigilar, para conectar directamen-
te al amplificador separador o por medio de un cable por
circuito eléctrico de seguridad intrínseca (identificable
por el color AZUL).
El sensor no se puede utilizar en ningún caso sin el
amplificador separador.
El punto de conmutación (apertura a la temperatura
máxima) no es ajustable. La elección del umbral de la
temperatura es función de la clase de temperatura
requerido
para
El punto de rearme se sitúa aproximadamente a 30 °C
por debajo del punto de transición.
Clasificación del material
MOUVEX certificada
T5
T4
T3
• LA PROTECCIÓN DEL SISTEMA (REBASAMIENTO ACCIDENTAL
DE LA TEMPERATURA) SOLO DEBE ESTAR EXCEPCIONAL.
• EL TIEMPO DE REFRIGERACIÓN ANTES DE LA PUESTA EN
MARCHA DEPENDE DEL TAMAÑO DEL MATERIAL SUPERVI-
SADO Y DEL PUNTO DE REARME.
3/8
el
ATEX
(ver
tabla
Punto de conmutación
del dispositivo instalado
sobre el bypass
90°C
120°C
175°C
ADVERTENCIAS
abajo).
