CALDAIA MURALE A GAS CON BOLLITORE AD ACCUMULO
ALTO RENDIMENTO - MODULANTE
MANUALE PER L'UTENTE
Alla cortese attenzione del sig. INSTALLATORE:
Consegnare il presente manuale d'uso all'UTENTE
GB

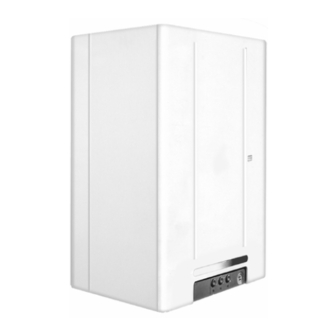

WALL-HUNG GAS BOILER WITH HOT WATER STORAGE
TANK - HIGH EFFICIENCY - MODULATING UNIT
USER MANUAL
For the attention of the INSTALLATION TECHNICIAN:
Make sure that this manual is handed over to the USER
ES
CALDERA MURAL A GAS CON ACUMULADOR
ALTO RENDIMIENTO - MODULANTE
MANUAL PARA EL USUARIO
A la atención del Sr. INSTALADOR:
Entregar el presente manual para el uso al USUARIO
PT
CALDEIRA DE PAREDE A GÁS COM TERMOACUMULADOR -
ALTO RENDIMENTO - MODULANTE
MANUAL DO UTENTE
À atenção do Sr. INSTALADOR:
Entregue este manual de uso ao UTENTE
16
23
N
24 MB/IT
2
9
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Lamborghini Caloreclima Vela X N 24 MB/IT
Resumen de contenidos para Lamborghini Caloreclima Vela X N 24 MB/IT
- Página 1 CALDAIA MURALE A GAS CON BOLLITORE AD ACCUMULO ALTO RENDIMENTO - MODULANTE MANUALE PER L'UTENTE Alla cortese attenzione del sig. INSTALLATORE: Consegnare il presente manuale d'uso all'UTENTE WALL-HUNG GAS BOILER WITH HOT WATER STORAGE TANK - HIGH EFFICIENCY - MODULATING UNIT USER MANUAL For the attention of the INSTALLATION TECHNICIAN: Make sure that this manual is handed over to the USER...
-
Página 2: Tabla De Contenido
Legga attentamente quanto descritto in questo manuale, per conoscere tutto ciò che concerne il funzionamento del prodotto. I ns. Centri Assistenza “LAMBORGHINI SERVICE”, sono a Sua disposizione per garantire una QUALIFICATA MANUTENZIONE ed una TEMPESTIVA ASSISTENZA. LAMBORGHINI CALORECLIMA Per l’installazione e per il posizionamento della caldaia: RISPETTARE SCRUPOLOSAMENTE LE NORME LOCALI VIGENTI. -
Página 3: Norme Generali
NORME GENERALI ● Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere conservato con cura per ogni ulteriore consulatazione. Leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indi- cazioni sul funzionamento del prodotto, consentendo un notevole risparmio di gestione e nella manuten- zione. -
Página 4: Norme Di Utilizzo
NORME DI UTILIZZO ● In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusivamente a Personale professionalmente Qualificato. L’eventuale riparazione dei prodotti dovrà essere effettuata solamente da un Centro di Assistenza “LAMBORGHINI SERVICE”... -
Página 5: Verifiche E Manutenzione
VERIFICHE E MANUTENZIONE ● Prima di avviare la caldaia far verificare da Personale Qualificato “LAMBORGHINI SERVICE”: a) che i dati di targa siano quelli richiesti dalla rete di alimentazione gas elettrica e idrica; b) che le tubazioni che si dipartono dalla caldaia siano rivestite da adatte guaine termoisolanti; la corretta funzionalità... -
Página 6: Dimensioni Mm
DIMENSIONI mm PANNELLO COMANDI E ANOMALIE Fisso: Mancanza circolazione Fisso: Blocco accensione acqua o Bobina modulante Lampeggio frenetico: Frenetico: Anomalie sonde Blocco TST Lento: Flue Control Quando la caldaia va in blocco bisogna ripristinarla ruotando il selettore funzioni 6 nella posizione di riarmo A. Spia di sblocco Potenzimetro regolazione sanitario Spia ON/OFF... -
Página 7: Istruzioni Per Accensione-Funzionamento-Spegnimento
ISTRUZIONE PER ACCENSIONE - FUNZIONAMENTO - SPEGNIMENTO ACCENSIONE Aprire il rubinetto del gas e ruotare il selettore (6) nella posizione desiderata; il bruciatore si accenderà automaticamente. Qualora l’accensione non si verificasse, controllare se le spie di blocco (1) ed anomalie (3) sono accese, ruotare il selettore (6) nella posizione di riarmo A. -
Página 8: Irregolarità Di Funzionamento
IRREGOLARITÀ DI FUNZIONAMENTO DIFETTO CAUSA RIMEDIO 1 MANCATA A. Rubinetto del gas chiuso A. Aprire il rubinetto del gas ACCENSIONE B. Pulsante in blocco B. Riarmare premendolo C. Manca rivelazione fiamma C. Chiamare il tecnico D. Manca scarica accensione D. Chiamare il tecnico E. - Página 9 The “LAMBORGHINI SERVICE” after-sales centres are at your disposal to ensure QUALIFIED MAINTENANCE and PROMPT SERVICE. LAMBORGHINI CALORECLIMA For the installation and positioning of the boiler CAREFULLY OBSERVE THE LOCAL REGULATIONS IN FORCE...
-
Página 10: General Instructions
GENERAL INSTRUCTIONS ● This booklet constitutes an integral and essential part of the product and should be preserved for any further consultation. Read carefully the instructions contained in this booklet as they provide important directions regarding the operation of the appliance, allowing a great saving in its use and maintenance. ●... -
Página 11: Instructions For The Use
INSTRUCTIONS FOR THE USE ● In case of breakdown and/or malfunctioning of the appliance, disconnect it avoiding any attempt of repair or direct intervention. Call exclusively professionally qualified personnel. Any repair must be carried out by an after-sale service centre “LAMBORGHINI SERVICE” authorised by the manufacturing firm, and using original replacements exclusively. -
Página 12: Checks And Maintenance
CHECKS AND MAINTENANCE ● Before starting up the boiler ask qualified personnel “LAMBORGHINI SERVICE” to check: a) that the data on the information plate corresponds to that required by the gas, electrical and water supply networks; b) that the pipes which branch off from the boiler are lined with suitable thermally-insulated sheathing; the proper functioning of the flue pipe;... -
Página 13: Dimensions
DIMENSIONS mm. CONTROL PANEL AND MULFUNCTIONS Constant light: No water Constant light: Ignition circulation or modulating coil shutdown Fast flashing light: Sensor Fast flashing light: TST fault shutdown Slowly flashing light: Flue control Should the boiler shut down it must be reset by rotating function selector 6 to the reset position A. Lock-out warning light Hot water adjustment potentiometer ON/OFF warning light... -
Página 14: Start Up - Operation - Switching Off Instructions
START UP - OPERATION - SWITCHING OFF INSTRUCTIONS START UP Open the gas tap and tun the selector switch (6) to the desired position. the burner will ignite automati- cally. Should ignition fail to take place check the lock-out warning lights (1) and fault warning lights (3) to see if they have come on. -
Página 15: Fault-Finding Chart
FAULT-FINDING CHART FAULT CAUSE REMEDY 1 NO IGNITION A.Gas tap closed A. Open gas tap B. Boiler in lock-out mode B. Reset by pressing C. No flame detection C. Call technical service D.No ignition spark D. Call technical service E. Air inside pipes E. - Página 16 Nuestros centros de Asistencia “LAMBORGHINI SERVICE”, están a su disposición para garantizarle un MANTENIMIENTO CUALIFICADO y una ASISTENCIA RÁPIDA. LAMBORGHINI CALORECLIMA Para la instalación y para la colocación de la caldera: RESPETEN ESCRUPULOSAMENTE LAS NORMAS LOCALES VIGENTES.
-
Página 17: Normas Generales
NORMAS GENERALES ● El presente folleto constituye una parte integrante y esencial del producto y tendrá que conservarse con esmero para cualquier ulterior consulta. Lean detenidamente las advertencias que contiene el presente folleto ya que dan indicaciones importantes relativas al funcionamiento del producto, permitiendo un considerable ahorro en la gestión y en el mantenimiento ●... -
Página 18: Normas Para La Utilización
NORMAS PARA LA UTILIZACIÓN ● En caso de avería y/o de mal funcionamiento de la caldera, hay que desactivarla, sin intentar repararla ni intervenir directamente. Ponerse en contacto exclusivamente con el personal profesionalmente cualificado. Si fuera necesario efectuar reparaciones, habría que hacerlas en un centro de asistencia “LAMBORGHINI SERVICE”... -
Página 19: Comprobaciones Y Mantenimiento
COMPROBACIONES Y MANTENIMIENTO ● Antes de poner en marcha la caldera el personal cualificado “LAMBORGHINI SERVICE” tiene que comprobar: a) que los datos de la chapa sean los que requiere la red de alimentación del gas, eléctrica e hídrica; b) que las tuberías que salen de la caldera estén revestidas con las adecuadas camisas de aislamiento termoaislantes;... -
Página 20: Medidas
DIMENSIONES mm. TABLERO DE MANDO Y ANOMALÍAS Fijo:Falta circulación de Fijo: Bloqueo encendido agua o bobina modulante Intermitencia insistente: Intermitencia insistente: Anomalías sondas Bloqueo TST Intermitencia lenta: Disposi- tivo control evacuación humos Cuando la caldera se bloquea hay que restablecerla girando el selector de funciones 6 en la posición de rearme A. -
Página 21: Instrucciones De Encendido, Apagado Y Funcionamiento
INSTRUCCIONES DE ENCENDIDO, APAGADO Y FUNCIONAMIENTO ENCENDIDO Abra la llave del gas y gire el selector (6) en la posición deseada; el quemador se encenderá automáticamente. Si no se enciende, controle si las lámparas de indicación de bloqueo (1) y de anomalía (3) están encendidas, gire el selector (6) en la posición de rearme A y gire de nuevo el selector (6) en la posición deseada. -
Página 22: Irregularidades En El Funcionamiento
IRREGULARIDADES EN EL FUNCIONAMIENTO DEFECTO CAUSA SOLUCIÓN 1 NO SE A Grifo del gas cerrado A Abrir el grifo del gas ENCIENDE B Pulsador señala bloqueo B Rearmar presionándolo C Falta detección de llama C Llamar al técnico D Falta descarga eléctrica de encendido D Llamar al técnico E Presencia de aire en la tubería E Repitan el arranque... - Página 23 Leia atentamente este manual para conhecer tudo o que diz respeito ao funcionamento do aparelho. Os nossos centros de assistência “LAMBORGHINI SERVICE” estão à Vossa disposição para garan- tir uma MANUTENÇÃO QUALIFICADA e uma ASSISTÊNCIA RÁPIDA. LAMBORGHINI CALORECLIMA Para a instalação e colocação da caldeira: RESPEITAR ESCRUPULOSAMENTE AS NORMAS LOCAIS EM VIGOR.
-
Página 24: Normas Gerais
NORMAS GERAIS ● O presente livrete constitui parte integrante e essencial do aparelho e deverá ser conservado com cuidado para qualquer consultas futuras. Ler atentamente as advertências contidas no presente livrete pois fornecem indicações importantes quan- to ao funcionamento do produto, permitindo uma notável economia de gestão e na manutenção. ●... -
Página 25: Normas De Utilização
NORMAS DE UTILIZAÇÃO ● Em caso de avaria e/ou mau-funcionamento do aparelho, desligá-lo e não tentar fazer a sua reparação. Dirigir-se exclusivamente a pessoal profissionalmente qualificado. A eventual reparação dos aparelhos deve ser efectuada exclusivamente por um centro de assistência “LAMBORGHINI SERVICE”... -
Página 26: Verificações E Manutenção
VERIFICAÇÕES E MANUTENÇÃO ● Antes de ligar a caldeira, fazer com que os técnicos qualificados da “LAMBORGHINI SERVICE” verifiquem: a) se os dados da chapa de características do aparelho correspondem aos requisitos das redes de alimentação eléctrica, de gás e de água; b) se as tubagens que saem do aparelho estão revestidas com bainhas termoisoladoras adequadas;... -
Página 27: Dimensões
DIMENSÕES mm. QUADRO DE COMANDOS - ANOMALIAS Fixo: Falta circulação água Fixo: Bloqueio da ligação ou bobina de modulação Frenético: Anomalias Lampeja frenético: Bloqueio sondas Lento: Flue Control Quando a caldeira ficar bloqueada, será preciso reajustá-la girando o seletor de funções 6 na posição de reinicialização A. -
Página 28: Instruções Para O Acendimento - Funcionamento - Desligamento
INSTRUÇÕES PARA O ACENDIMENTO - FUNCIONAMENTO - DESLIGAMENTO ACENDIMENTO Abrir a torneira do gás e girar o selector (6) na posição desejada; o queimador ligar-se-á automatica- mente. Se o equipamento não ligar, controlar se os indicadores luminosos de bloqueio (1) e das anomalias (3) estiverem ligados, girar o selector (6) na posição de reajuste. -
Página 29: Irregularidades De Funcionamento
IRREGULARIDADES DE FUNCIONAMENTO DEFEITO CAUSA SOLUÇÃO 1 FALTA DE A Torneira do gás fechada A Abrir a torneira do gás ACENDIMENTO B Caldeira bloqueada B Rearmar, premendo-o C Falta de detecção da chama C Chamar o técnico D Falta descarga acendimento D Chamar o técnico E Presença de ar na tubagem E Repetir o acendimento... - Página 30 BRUCIATORI CALDAIE MURALI E TERRA A GAS GRUPPI TERMICI IN GHISA E IN ACCIAIO GENERATORI DI ARIA CALDA TRATTAMENTO ACQUA CONDIZIONAMENTO Le illustrazioni e i dati riportati sono indicativi e non impegnano. La LAMBORGHINI si riserva il diritto di apportare senza obbligo di preavviso tutte le modifiche che ritiene più...
