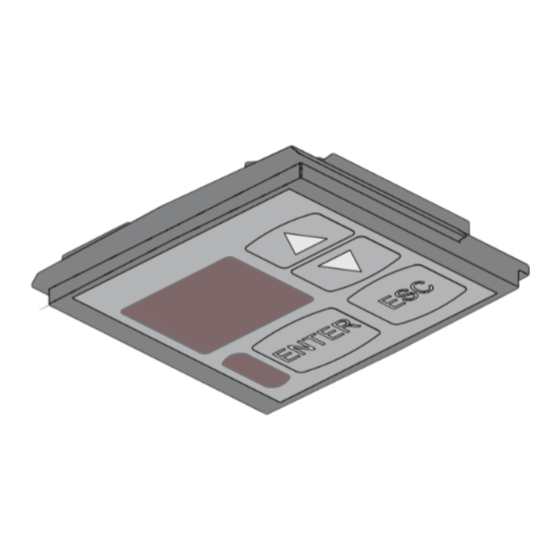

- Página 1 IP1938ES Ditec MD1-MD2 Manual de instalación para módulo pantalla para diagnóstico y gestión avanzada. VALOR Fig. 1 QIK80EH Fig. 2 www.entrematic.com...
-
Página 3: Tabla De Contenido
Índice Tema Página Advertencias generales para la seguridad Datos técnicos Instalación Conexiones eléctricas Selección de la modalidad de uso Mandos Encendido y apagado Combinaciones de teclas Menú Menú principal Menú de segundo nivel - BC (Basic Configurations) Menú de segundo nivel - BA (Basic Adjustments) Menú... -
Página 4: Advertencias Generales Para La Seguridad
1. Advertencias generales de seguridad Este manual de instalación está exclusivamente dirigido a personal cualificado. La instalación, conexiones eléctricas y ajustes deben realizarse aplicando con rigor la buena técnica y respetando la nor- mativa vigente. Lea atentamente las instrucciones antes de proceder con la instalación del producto. Una instalación incorrecta puede ser fuente de peligro. -
Página 5: Conexiones Eléctricas
4. Conexiones eléctricas BIXMR2 max 50 m (cable blindado) Verde GOLR Amarillo Marrón Blanco CUADRO ELECTRÓNICO DOWN ENTER Realizar las conexiones eléctricas indicadas en la figura. ATENCIÓN: después de haber efectuado la conexión del módulo pantalla al cuadro electrónico, dar alimentación y esperar 30 s para permitir la autoconfiguración del módulo pantalla y el reconocimiento del automatismo. -
Página 6: Mandos
5. Mandos NOTA: la presión de las teclas puede ser rápida (presión inferior a los 2 s) o bien prolongada (presión superior a los 2 s). En caso de no estar especificado, la presión se entiende rápida. Para confirmar la configuración de un parámetro hay que realizar una presión prolongada. 5.1 Encendido y apagado El procedimiento de encendido de display es el siguiente: apretar la tecla ENTER... -
Página 7: Menú
6. Menù 6.1 Menù principal mediante las teclas seleccione la función deseada apriete la tecla ENTER para confirmar Display Descripción BC - Basic Configurations. El menú permite visualizar y modificar las configuraciones principales del cuadro electrónico. BA - Basic Adjustments. El menú... -
Página 8: Menú De Segundo Nivel - Bc (Basic Configurations)
6.2 Menú de segundo nivel - BC (Basic Configurations) mediante las teclas seleccione la función deseada apriete la tecla ENTER para confirmar Pantalla Aplicación Descripción AC - Activación cierre automático. OF - Inactivo ON - Activo C5 - Funcionamiento mando paso-paso/apertura. 1-5 - Paso-paso 1-3 - Apertura RM - Funcionamiento receptor radio. -
Página 9: Menú De Segundo Nivel - Ba (Basic Adjustments)
6.3 Menú de segundo nivel - BA (Basic Adjustments) mediante las teclas seleccione la función deseada apriete la tecla ENTER para confirmar Pantalla Aplicación Descripción RF - Regulación fuerza motor. [%] 00 - Mínimo 99 - Máximo R1 - Regulación empuje en los obstáculos. [%] El cuadro electrónico está... - Página 10 Pantalla Aplicación Descripción TC - Configuración tiempo cierre automático. [s] 00 - Mínimo 30 - Máximo TC - Configuración tiempo cierre automático. [s] La regulación se produce con intervalos de sensibilidad diversos. - de 0” a 59” con intervalos de 1 segundo; - de 1’...
- Página 11 Pantalla Aplicación Descripción LG - Configuración tiempo de encendido luz independiente. [s] La regulación se produce con intervalos de sensibilidad diversos. - de 1” a 59” con intervalos de 1 segundo; - de 1’ a 2’ con intervalos de 10 segundos; - de 2’...
-
Página 12: Menú De Segundo Nivel - Ro (Radio Operations)
6.4 Menú de segundo nivel - RO (Radio Operations) mediante las teclas seleccione la función deseada apriete la tecla ENTER para confirmar Pantalla Aplicación Descripción SR - Memorización del telemando..x2, x3... GOLR Es posible acceder directamente al menú Memorización del telemando, incluso con la pantalla apa- gada, solamente con la opción Configuración modalidad de visualización pantalla configurada en 00 o bien en 03: - si se efectuara la transmisión de un telemando no presente en la memoria,... - Página 13 Pantalla Aplicación Descripción RE - Configuración apertura memoria por mando remoto. OF - Inactivo ON - Activo Cuando habilitado (ON) se activa la programación remota. Para memorizar nuevos telemandos sin usar el cuadro electrónico, apretar el botón PRG de un telemando GOLR GOL4 ya memorizado durante 5 s hasta el encendido del led (hasta el envío de la recepción) y apretar cualquiera de los botones CH del nuevo telemando.
- Página 14 Pantalla Aplicación Descripción RK - Navegación menú con teclado telemando. OF - Inactivo ON - Activo 3 3 2 4 1 Con display apagado digitar velozmente la secuencia de botones del telemando memorizado que se desea utilizar. NOTA: se aconseja usar un telemando especialmente preparado. NOTA: se aconseja usar un telemando especialmente preparado.
-
Página 15: Menú De Segundo Nivel - Sf (Special Functions)
6.5 Menú de segundo nivel - SF (Special Functions) mediante las teclas seleccione la función deseada apriete la tecla ENTER para confirmar Pantalla Aplicación Descripción SP - Configuración contraseña. (EJEMPLO) NOTA: la selección sólo es posible con contraseña no configurada. NOTA: la selección sólo es posible con contraseña no configurada. - Página 16 Pantalla Aplicación Descripción RC - Cargar configuración. (EJEMPLO) GOLR Es posible cargar las configuraciones usuario guardadas precedentemente en el módulo memoria del cuadro electrónico, o bien cargar las configuraciones predefinidas disponibles en las posiciones de memoria BIXMR2 RL - Cargar última configuración establecida. GOLR El módulo pantalla MD1-MD2 guarda automáticamente la última configuración establecida y la man- El módulo pantalla MD1-MD2 guarda automáticamente la última configuración establecida y la man-...
-
Página 17: Menú De Segundo Nivel - Cc (Cycles Counter)
6.6 Menú de segundo nivel - CC (Cycles Counter) mediante las teclas seleccione la función deseada apriete la tecla ENTER para confirmar Pantalla Aplicación Descripción CV - Visualización contador total de maniobras. ► 7.341.625 maniobras (EJEMPLO) CA - Configuración alarma de mantenimiento. Es posible configurar el número de maniobras deseado (correspondiente al cuentador parcial de maniobras) para la señalización de la alarma mantenimiento. -
Página 18: Menú De Segundo Nivel - Em (Energy Management)
6.7 Menú de segundo nivel - EM (Energy Management) mediante las teclas seleccione la función deseada apriete la tecla ENTER para confirmar Pantalla Aplicación Descripción BE - Activación prueba evolucionada baterías. OF - Inactivo ON - Activo La prueba evolucionada baterías verifica el correcto funcionamiento del kit de bate- rías instalado en el automatismo. -
Página 19: Menú De Segundo Nivel - Ap (Advanced Parameters)
6.8 Menú de segundo nivel - AP (Advanced Parameters) mediante las teclas seleccione la función deseada apriete la tecla ENTER para confirmar Pantalla Aplicación Descripción AA - Activación menú AP (Advanced Parameters). OF - Inactivo ON - Activo NOTA: solamente después de la activación es posible deslizar el menú AP NOTA: solamente después de la activación es posible deslizar el menú... - Página 20 Pantalla Aplicación Descripción OB - Configuración ralentización en apertura. [°] 20 - Mínimo 40 - Máximo CB - Configuración ralentización en cierre. [°] 20 - Mínimo 45 - Máximo DS - Configuración modalidad de visualización pantalla. 00 - Ninguna visualización 01 - Configuraciones desde selector (ver párrafo 7.1) 02 - Estado automatismo (ver párrafo 7.2) 03 - Mandos y seguridades (ver párrafo 7.3)
- Página 21 Pantalla Aplicación Descripción TN - Configuración temperatura de intervención sistema electrónico antihielo NIO. [°C] Regulación de la temperatura de funcionamiento del cuadro electrónico. El valor no se refiere a la temperatura externa. EF - Configuración modalidad vía de escape. OF - Inactivo ON - Activo NOTA: configuración de la modalidad vía de escape es posible solo con NOTA: configuración de la modalidad vía de escape es posible solo con...
-
Página 22: Modalidades De Visualización De Pantalla
7. Modalidades de visualización de pantalla NOTA: es posible que a causa del tipo de automatismo y del cuadro electrónico algunos menús no estén disponibles. 7.1 Visualización Configuraciones desde selector Para activar la modalidad de visualización Configuraciones desde selector, seleccionar Pantalla Aplicación Descripción... - Página 23 Pantalla Aplicación Descripción Automatismo en cierre. Automatismo en apertura. Automatismo cerrado. Automatismo abierto por el lado izquierdo. Automatismo abierto por el lado derecho. Automatismo en posición intermedia por el lado izquierdo. Automatismo en posición intermedia por el lado derecho. Automatismo en cierre por el lado izquierdo. Automatismo en cierre por el lado derecho.
-
Página 24: Visualización Mandos Y Seguridades
7.3 Visualización Mandos y seguridades Para activar la modalidad de visualización Mandos y seguridades, seleccionar Pantalla Descripción Mando de habilitación cierre automático. Mando de apertura. Mando de cierre. Mando paso-paso. Seguridad con ralentización en apertura. Seguridad con inversión en cierre. Mando de STOP. - Página 25 Pantalla Descripción Recepción mando de tarjeta AUX1. Recepción mando de tarjeta AUX2. Habilitación apertura por el lado interno. Habilitación apertura por el lado externo. Mando EMERGENCY OPEN de apertura de emergencia. Mando de reposición automática en posición abierta. Activación final de carrera de apertura (independientemente del sentido de apertura). Activación final de carrera de cierre (independientemente del sentido de apertura).
-
Página 26: Visualización De Alarmas Y Anomalías
Pantalla Descripción Mando microcontacto 1. Mando microcontacto 2. 7.4 Visualización de alarmas y anomalías NOTA: la señalización de los mensajes de alarma tiene prioridad sobre todas las demás visualizaciones. Tipo de Pantalla Descripción Intervención alarma Fallo prueba del sensor de seguridad instalado en el Compruebe el cableado y el funcionamiento correcto del borne 6. - Página 27 Tipo de Pantalla Descripción Intervención alarma Encoder averiado. Si la alarma persiste, contacte con la Asistencia Técnica. Inversión cables motor. Compruebe los cables del motor. Encoder no conectado, falsos contactos encoder, encoder Controle la correcta conexión del encoder, limpie los averiado.
- Página 28 Tipo de Pantalla Descripción Intervención alarma Falta de desbloqueo de las hojas. Compruebe el cableado del dispositivo de bloqueo y del microcontacto. Compruebe el funcionamiento del microcontacto. Compruebe el movimiento del dispositivo de bloqueo. Falta de bloqueo de las hojas. Compruebe el cableado del dispositivo de bloqueo y del microcontacto.
- Página 29 Tipo de Pantalla Descripción Intervención alarma Introducción de un módulo memoria que contiene un Para consentir la grabación de las configuraciones de número de radiocomandos memorizados superior a 100. la instalación en el módulo memoria, cancelar algunos ATENCIÓN: la configuración radiocomandos memorizados y llevar hasta un total con produce automáticamente.
- Página 30 Todos los derechos relativos a este material son propiedad exclusiva de Entrematic Group AB. Aunque los contenidos de esta publicación se hayan redactado con la máxima atención, Entrematic Group AB no puede asumir ninguna responsabilidad por daños causados por eventuales errores u omisiones en esta publicación. Nos reservamos el derecho de aportar eventuales modificaciones sin previo aviso.
