6.4 Den Abgabe-Geschwindigkeits-Ring
montieren

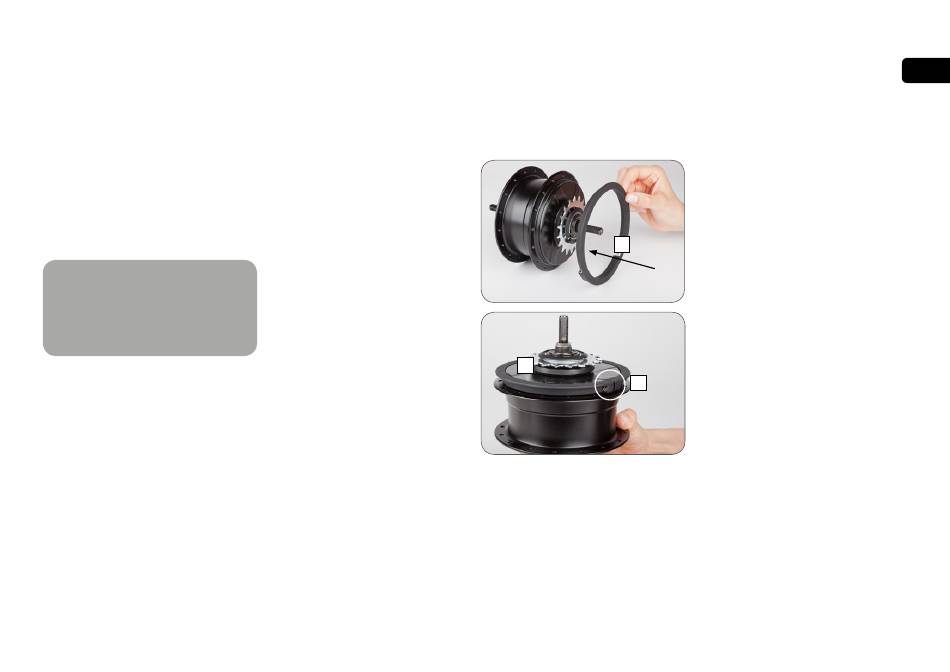

Riemenkompatible Harmony-Systeme erfordern
einen Abgabe-Geschwindigkeits-Ring (A) der
auf dem CVP gesichert und bündig mit der
CVP-Abdeckung (B) sein muss. Sechs Magnete
im Abgabe-Geschwindigkeits-Ring liefern die
Fahrradgeschwindigkeit für das Harmony-
System.
 Harmony-Systeme nur mit Kette
!
verwenden keinen Abgabe-
Geschwindigkeits-Ring, verwenden
aber stattdessen einen Nabenkodierer. Wenn Sie
sich nicht sicher sind, mit welchem System das
Fahrrad geliefert wurde, siehe Abschnitt 8.5.
1. Bevor Sie die Harmony-Nabenverbindung
montieren, bauen Sie den Abgabe-
Geschwindigkeitsring über der rechten
Seite des CVP ein und sichern ihn mit der
mitgelieferten Befestigungsschraube (C).
•
Die Befestigungsschraube muss
zur Ersteinpassung möglicherweise
ausgeschraubt werden.
•
Mit dem Flansch mit dem größeren
Durchmesser nach außen und der
Befestigungsschraube nach innen gerichtet
zusammenbauen, bündig mit der CVP-
Abdeckung, wie gezeigt.
•
Den Tel mit der Befestigungsschraube
zwischen Speichenlöchern und Speichen
platzieren, wie gezeigt.
TECHNISCHES BEDIENUNGSHANDBUCH
2. Die Befestigungsschraube mit einem
Drehmoment von 1,0 Nm anziehen.
A
B
C
