Sub-Aplicación Medir Línea Y Offset - Leica FlexLine TS02 Manual De Empleo

Aplicaciones
9.6.3
Descripción
Acceso
Medida de línea y
desplazamiento
Sub-aplicación Medir línea y offset
La sub-aplicación Medir línea y offset calcula a partir de mediciones o coordenadas
los desplazamientos longitudinales y ortogonales y el desnivel del punto visado
respecto al arco de referencia.

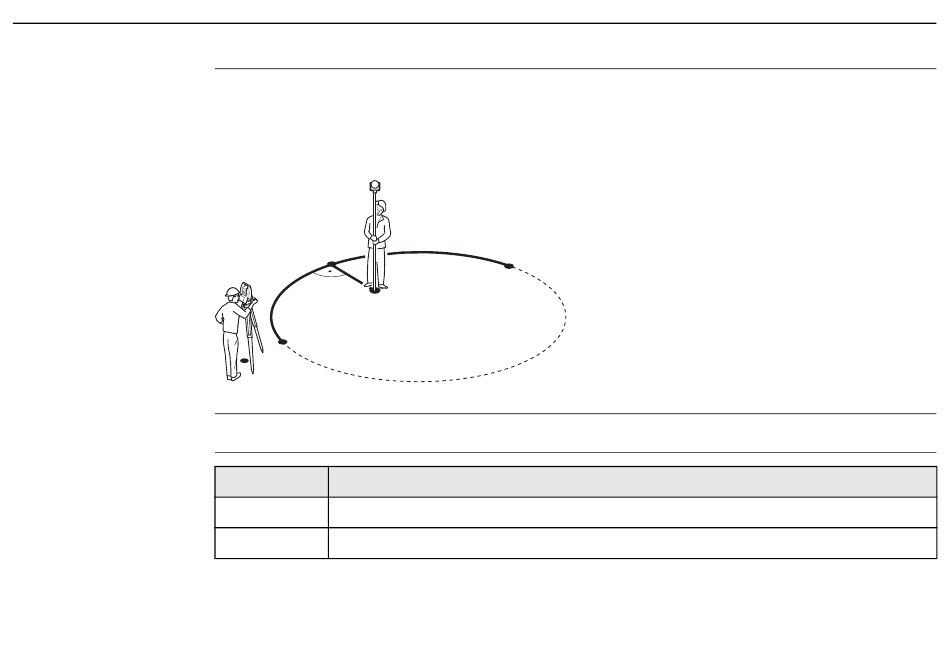

Ejeplo de arco de referencia: medir línea y offset
P4
d2+
d1+
P3
P1
P0
TSOX_036
Pulsar MEDIR en la pantalla ARCO DE REF. - PÁG. PRINCIPAL .
Campo Descripción
ΔLínea
Distancia longitudinal calculada hacia el arco de referencia.
ΔDespl
Distancia perpendicular calculada a partir del arco de referencia.
P0 Estación del instrumento
P2
P1 Punto inicial
P2 Punto final
P3 Punto medido
P4 Punto de referencia
d1- Δ Desplazamiento
d2+ Δ Línea
FlexLine,148
