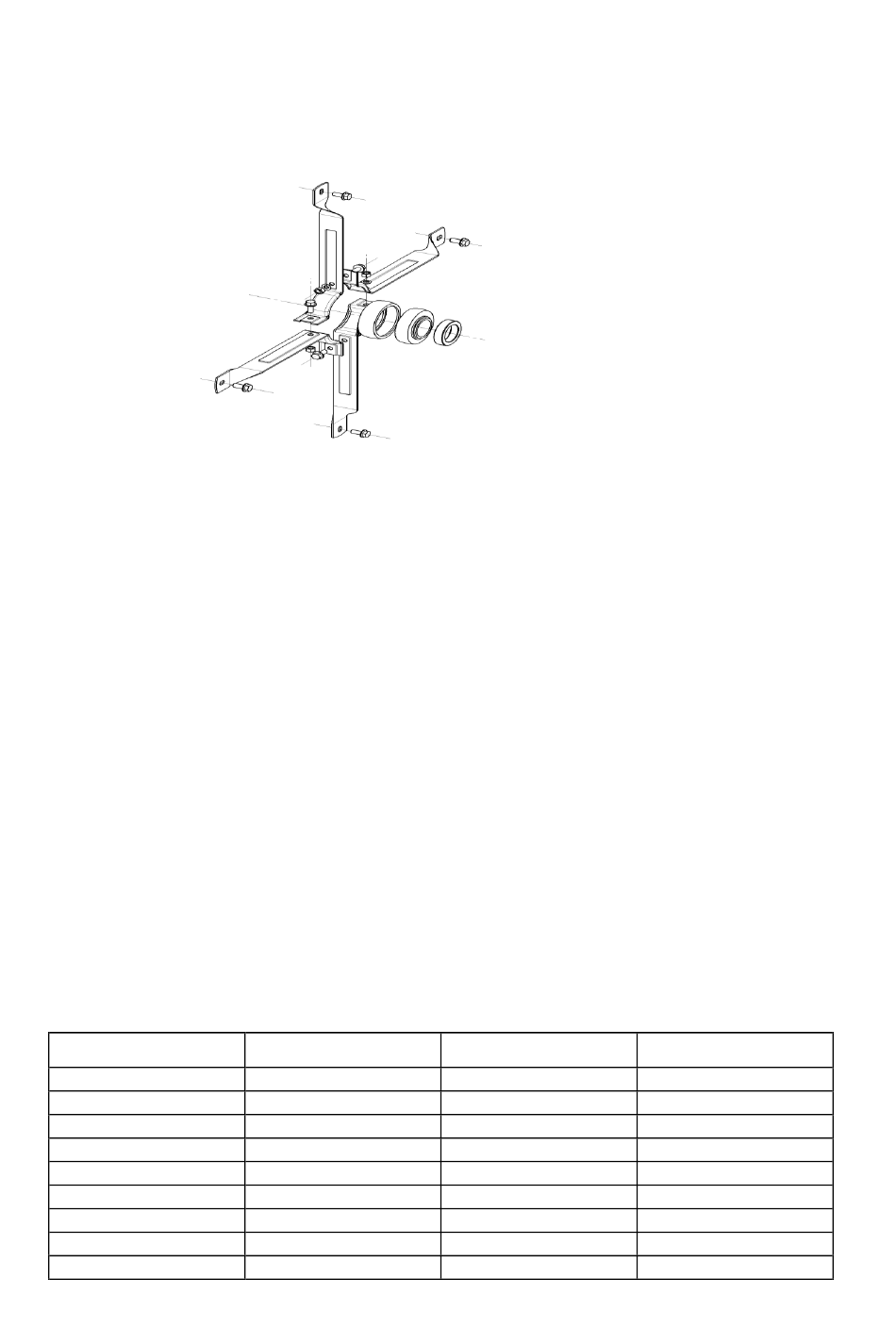

1.14 SUSTITUCIÓN DE LOS RODAMIENTOS
1.14.1 Desmontaje de los rodamientos con excéntrica

desatornillar la tuerca de bloqueo de la excéntrica

desatornillar la arandela excéntrica (en la dirección opuesta a la de rotación del árbol)

medir y marcar sobre el árbol la posición del rodamiento

mantener suspendido el árbol entre los brazos de soporte del rodamiento y el ventilador

retirar y desatornillar los brazos de soporte del rodamiento. Para Ventiladores de la
serie CBP, el rodamiento puede extraerse evitando esta operación

retirar con una lima las rebabas producidas en el árbol procedentes de la tuerca de
fijación de la excéntrica

retirar el rodamiento del árbol mediante un extractor o forzando la arandela interna con
un martillo

sustituir el rodamiento y la arandela amortiguadora de goma
1.14.2 Montaje de los rodamientos con excéntrica de fijación

montar los brazos en torno al rodamiento completo de goma. Para Ventiladores de la
serie CBP, se puede realizar esta operación con los brazos ya montados y fijados al
lateral después de haber engrasado la superficie de la goma para introducirla más
fácilmente

limpiar el árbol adecuadamente. En caso de que el árbol no sea nuevo, asegurarse de
que las dimensiones y el acabado superficial sean iguales a las iniciales

Introducir el rodamiento en la posición marcada anteriormente

fijar los brazos al lateral

introducir la excéntrica haciéndola rotar en la dirección de rotación del árbol hasta su
bloqueo

atornillar la tuerca sin superar el par máximo de apriete
Diámetro del árbol
mm
20
25
30
35
40
45
50
60
Medida llave hexagonal
mm
3
3
4
5
5
5
5
5
Par de apriete
recomendado
Nm
4
4
7
17
17
17
17
17
15
Par de apriete max.
Nm
6
6
10
25
25
25
25
25
