Manual de
Instrucciones

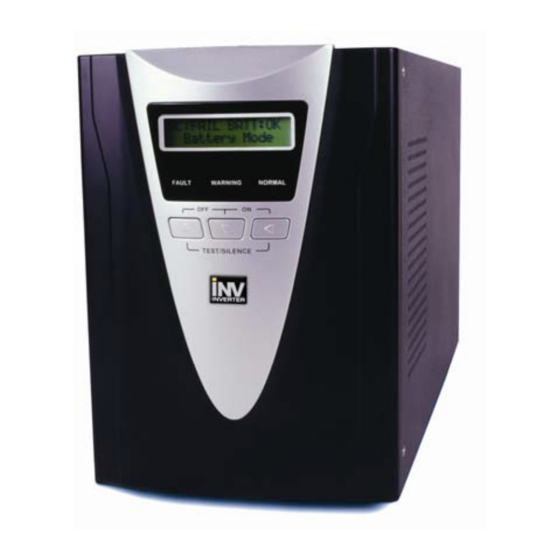

Serie Atlantic STAR T3
1KVA ~ 3,3KVA
Manual de Instrucciones ATLANTIC STAR T3 de 1 a 3,3 Kva

Publicidad

Tabla de contenido
loading

Resumen de contenidos para INV Inverter Atlantic STAR T3 Serie

  • Página 1 Manual de Instrucciones Serie Atlantic STAR T3 1KVA ~ 3,3KVA Manual de Instrucciones ATLANTIC STAR T3 de 1 a 3,3 Kva...
  • Página 2: Tabla De Contenido

    INDICE INSTRUCCIONES DE SEGURIDAD 1. - PRESENTACIÓN 1.1. Descripción general del SAI ...................... 1.2. Configuración del Sistema ....................... 1.3. Panel frontal ..........................- LCD ............................- LED ............................1.4. Panel Posterior ......................... 1.5. Armario o Modulo de Baterías Externas .................. 2.
  • Página 3 4.2. Reemplazar la batería nueva ....................4.3. Verificación de la batería nueva ....................4.4. Reciclaje de las baterías usadas ....................5. – SOLUCIÓN DE PROBLEMAS - LCD ..............................- LED ..............................6. – APÉNCIDE 6.1. Especificaciones ........................Manual de Instrucciones ATLANTIC STAR T3 de 1 a 3,3 Kva...
  • Página 4: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES. Esta unidad funciona con corriente alterna y tiene un elevado valor de tensión de continua de baterías , la información es importante para todo el personal que opere con ella. Por favor lea este manual antes de la instalación y puesta en funcionamiento del SAI Seguridad del personal La apertura o retirada de la tapa de la unidad puede exponerle a la tensión letal de la unidad, ...
  • Página 5: Presentación

    1. PRESENTACIÓN 1.1. DESCRIPCIÓN GENERAL La continuidad de energía eléctrica es un requisito esencial para las operaciones con cargas críticas. El sistema de alimentación ininterrumpida (SAI) de la Serie STAR T3 es una solución compacta y silenciosa de protección de energía para ordenadores, servidores y equipos tanto de oficina como industriales. Escoger el SAI como protección de su equipo es una inversión acertada ya que proporciona energía estable, segura y pura a un precio asequible.
  • Página 6: Configuración Del Sistema

    1.2. CONFIGURACIÓN DEL SISTEMA 1kVA: 400P x 160A x 220H mm / 15 kgs 1,8/ 2,2kVA: 450P x 200A x 352H mm 31/ 34 kgs 2,8/ 3,3kVA: 450P x 200A x 352H mm 36/ 38 kgs Manual de Instrucciones ATLANTIC STAR T3 de 1 a 3,3 Kva...
  • Página 7: Panel Frontal

    1.3. PANEL FRONTAL  1 2 3 4 1. Pantalla LCD 2-líneas 2. LED Normal (verde) 3. LED Alarma (amarillo) 4. LED Error (rojo) 5. Botón selección subir 6. Botón selección bajar 7. Botón Enter 5-6. Botón Off (apagado) 6-7. Botón On (encendido) 5-7.
  • Página 8: Panel Posterior

    1.4. PANEL POSTERIOR 1kVA 1,8 / 2,2kVA 2,8 / 3,3kVA 1. Puerto Standard RS232 2. Ventilador 3. Conexión batería externa (Opción) 4. Interruptor entrada 5. Enchufe interno 6. Puertos comunicación: DB9, USB, AS400, SNMP/HTTP (Opción) 7. Protección de subidas: RJ11 8.
  • Página 9: Instalación

    2. INSTALACIÓN 2.1 DESEMBALAJE Debe encontrar la etiqueta con el número de serie tanto en el embalaje como en el panel trasero del SAI. Si el SAI tiene algún problema contacte son su proveedor e indíquele ese número para la solución del problema. El SAI de la Serie Star T3 puede ser suministrado en varias cajas dependiendo del modelo solicitado.
  • Página 10: Instalación

    2.2. INSTALACIÓN Slot comunicación opcional Standard RS232 a PC AS400 RJ11 protección para Tel/Fax/Modem Remote control A cabina de batería externa Salida a las cargas Al enchufe de pared SNMP/HTTP Mantenga el SAI en una superficie plana y estable dejando un espacio de maniobra de 10 cm para su correcta ventilación.
  • Página 11: Conexiones De Comunicación

    2.3 CONEXIONES DE COMUNICACIÓN 2.3.1 STANDARD  RS-232 El interface de comunicación (puerto DB9) de la parte trasera del SAI debe conectarse al ordenador principal con un software de instalación monitorizado . (Por favor contacte con su proveedor para más información referente al software del monitor) Los pins del conector son los siguientes: PIN #...
  • Página 12: Tarjetas Interface Opcionales

    2.3.2 TARJETAS INTERFACE OPCIONALES Pueden instalarse una gran variedad de tarjetas interface en los slots opcionales de comunicación como la Tarjeta de contacto DRY DB9, Tarjeta USB, Tarjeta AS400 y Tarjeta SNMP/HTTP.  Tarjeta USB  Tarjeta contacto DB9 Dry Interna Externa Altavoz...
  • Página 13: Tarjeta As400

     Tarjeta AS400 Por favor visite la web de IBM para más información e www.ibm.com  Agente SNMP/HTTP NetAgent Mini permite al usuario obtener el estado y los comandos mostrados a la UPS. El protocolo de comunicación incluye el MegaTec/PPC/SEC2300/9600. También es posible crear su propio protocolo. NetAgent Mini está...
  • Página 14: Funcionamiento

    3. FUNCIONAMIENTO 3.1. PANTALLA LCD Y LED  Teclas “Selector abajo” “Selector arriba”  La pantalla de bienvenida se muestra durante 10 sg mientras se enciende la UPS, después se mostrará el “Estado de la UPS”.  La pantalla volverá al “estado de la UPS” si no pulsa ningún botón transcurridos 2 minutos.
  • Página 15 Pantalla 5 – Tensión /Capacidad De Batería Tensión batería 37 VDC Capacidad batería 100 % Pantalla 6 – Energía Salida Energía salida 100 % Pantalla 7 – Temperatura interna TEMP Interna Pantalla 8 – Nueva Alarma NEW AC Fallo: 1 ALM Sobrecarga: 3 Pantalla 9 –...
  • Página 16: Led

     6 7 8 9 10 1. LED Linea (verde): Indica que la tensión AC se aplica a la entrada de la UPS. Si el LED parpadea significa que la tensión AC no está dentro de tolerancías. 2. LED Batería (amarillo): Indica que la UPS está en modo Batería. 3.
  • Página 17: Modos Operativos

    Encendido DC del SAI  Paso 1: Sin conectar la UPS a ninguna corriente de entrada AC. Paso 2: Presione las teclas “abajo” y “enter” simultáneamente para encender la UPS. Ésta iniciará el proceso de encendido. Tras entrar en el modo batería, la UPS está lista para su funcionamiento.
  • Página 18: Ajustes De Configuración

    3.4. AJUSTES DE CONFIGURACIÓN  Tensión / Frecuencia de salida Paso 1. En esta pantalla, presione la tecla “Enter” para proceder a los ajustes de tensión / frecuencia de salida. Pantalla11 – Ajustes Tensión/ Frecuencia Salida Volt/Freq Set 220 VAC 50 Hz Paso 2.
  • Página 19: Tensión Bypass

     Tensión Bypass Paso 1. Para proteger la carga, la función de auto-transferencia bypass se activa únicamente cuando la tensión principal AC está fuera de los rangos de LO (baja) y HI(alta). En esta pantalla, presione la tecla “Enter” para continuar con los ajustes de tensión LO/HI.. Pantalla 10 –...
  • Página 20: Almacenamiento Del Sai Y Baterías

    alrededor de unos 10cm para una ventilación apropiada. No sitúe la unidad cerca de radiadores y evite que le de la luz solar directamente.  No sitúe la unidad cerca de agua o humedad excesiva.   Almacenamiento de la UPS y Baterías Cuando deba almacenar la UPS por largo tiempo, es recomendable enchufarla durante al menos 24 horas cada cuatro de seis meses para asegurar la recarga completa de las baterías .
  • Página 21: Solución De Problemas

    Tenga presente todos los avisos, precauciones y notas antes de cambiar las baterías. Éstas pueden representar un riesgo de shock eléctrico y corto circuito de alto voltaje. Las siguientes precauciones deben ser tomadas en cuenta cuando trabaje con ellas: Quítese relojes, anillos y cualquier otro objeto metálico ...
  • Página 22: Modo Normal

    AC: OK BATT: LOW 1. El cargador podría 1. Por favor cambiar la placa del Modo Normal estar estropeado. cargador. Fallo Alarma Normal La UPS está en Modo normal  pero la capacidad de la batería es baja.  La alarma pita una vez cada Segundo avisando de que la batería está...
  • Página 23: Led

    AC: Fallo BATT: BAJA La UPS está sin La UPS se reiniciará cuando Modo Batería batería. se reestablezca la energía útil AC. Si existe fallo de Fallo Alarma Normal corriente AC útil durante más de 6 horas, cargue las baterías durante 24 horas UPS en Modo Batería.
  • Página 24: Especificaciones

    6. APENDICE 6.1 ESPECIFICACIONES  Especificaciones Generales MODELO ATL-ST310 ATL-ST318 ATL-ST322 ATL-ST328 ATL-ST333 POTENCIA 1000 VA 1800 VA 2200 VA 2800 VA 3300 VA TECNOLOGÍA ON-LINE DOBLE CONVERSIÓN FORMA DE ONDA Senoidal NUMERO DE FASES Monofásico 1 + N + TT ENTRADA TENSIÓN 230 VAC...
  • Página 25 CONDICIONES AMBIENTALES TEMP. FUNCIONAMIENTO 0 ~40 ºC TEMP. ALMACENAMIENTO De -15 a 50ºC HUMEDAD RELATIVA De 20% a 90% sin condensación RUIDO ACUSTICO a 1m < 45 dBA <50 dBA DIMENSIONES Y PESOS DIMENSIONES (PxAxH) 400 x 160 x 220 450 x 200 x 352 PESO neto sin baterías 15 Kg...
  • Página 26 INVERTER BCN C/ Ancora Nº 33 Nave 8 08800 – Vilanova i la Geltrú - Barcelona INVERTER MADRID C/ Valladolid 16 28700 – S.S. de los Reyes - Madrid TELEFONO DE ATENCIÓN NACIONAL 902.16.66.16 www.inverter.es Manual de Instrucciones ATLANTIC STAR T3 de 1 a 3,3 Kva...
