Notável Móveis 52146 Instrucciones De Montaje

A MARCAÇÃO DO CÓDIGO DA PEÇA E DO NÚMERO DE LOTE QUE APARECE NAS FITAS DE
BORDA É FACILMENTE REMOVIDA COM BORRACHA ESCOLAR OU COM PANO E ÁLCOOL.
CÓD PRODUTO Nº PEÇA
CÓD PRODUCTO NR. PIEZA
CODE ITEM
52146 1
52146 2
52146 3
52146 4
52146 5
52146 6
52146 7
52146 8
52146 9
52146 11
52146 12
52146 14
52146 16
A A
CAVILHA MADEIRA 6x30mm CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL 6X30MM WOODEN DOWEL
E E E
FUNDO JUNÇÃO METÁLICO 13X13mm
FONDO JUNCIÓN METÁLICO 13x13mm
METALIC BOTTOM JUNCTION 13X13mm
SC
SACHÊ DE COLA 5g
SACHÊ DE PEGAMENTO 5g
5G GLUE SACHET
W
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
Y
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW
M
DOBRADIÇA RETA 26mm COM CALÇO 5mm - METÁLICA
BISAGRA RETA 26mm CON CALZO 5mm - METÁLICA
26mm STRAIGHT METAL HINGE WITH 5mm WEDGE
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados
quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual
de montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus
tratos, como por exemplo: bater portas e gavetas, arrastar ou riscar o
móvel, umidade ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de pedras
de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código
do Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de
Móveis Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores
junto aos lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC."
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
10kg
6
6kg
2
3
6kg
7
1
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
BASE INFERIOR | BASE INFERIOR | LOWER BASE
LATERAL DIR/ESQ | LADO DER/IZQ | RIGHT/LEFT SIDE
DIVISORIA DIR/ESQ | DIVISION DER/IZQ | RIGHT/SIDE DIVISORY
PRATELEIRA SUPERIOR | ESTANTE SUPERIOR | UPPER SHELF
SUPORTE CENTRAL | SOPORTE CENTRAL | CENTRAL SUPPORT
TAMPO SUPERIOR | CUBIERTA SUPERIOR | UPPER TOP
PORTA CENTRAL | PUERTA CENTRAL | CENTRAL DOOR
FUNDO INFERIOR | FONDO INFERIOR | LOWER BOTTOM
PAINEL INFERIOR | PANEL INFERIOR | LOWER PANNEL
SUPORTE INF/SUP | SOPORTE INF/SUP | LOWER/UPPER SUPPORT
SUPORTE TRAVA | SOPORTE DE BLOQUEO | LOCK SUPPORT
KIT ACESSORIO KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET
PAINEL SUPERIOR | PANEL SUPERIOR | UPPER PANEL
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE |
EE
24
JUNÇÃO 36mm
JUNCIÓN 36mm
36mm JUNCTION
PE
4
PÉ PLÁSTICO QUADRADO 40x98mm
PATA PLÁSTICA 40x98MM
PLASTIC LEG
PU
1
PARAFUSO UNIÃO 4X8mm
TORNILLO UNIÓN 4X8mm
4x8mm UNITY SCREW
D
16
PREGO 23x4mm
CLAVO 23x4mm
23X4MM NAIL
S
17
PUXADOR ALUMÍNIO ANODIZADO 160mm
MANIJA ALUMÍNIO ANODIZADO 160mm
160mm ANODIZED ALUMINIUM HANDLE
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e
não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis
seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas,
vidros e espelhos, a limpeza deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida, deverá ser passado um
pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
COD: 52146

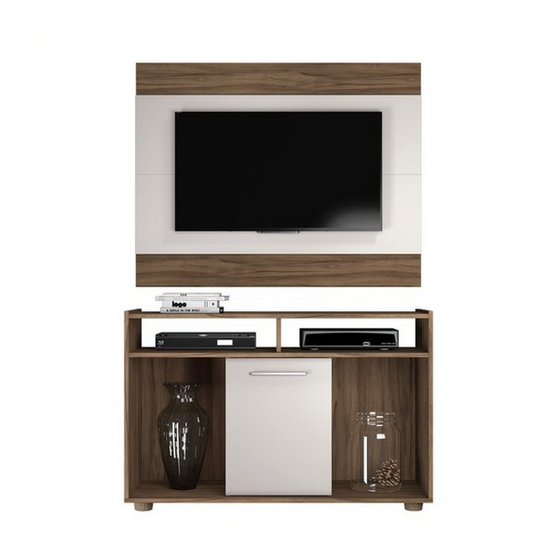

CONJUNTO SHOW
CONJUNTO SHOW
SHOW SET
12
11
16
12
9
11
5
8
8
4
8
3
2
6kg
MATERIAL
MDP
MDP
MDP
MDP
MDP
MDP
MDP
HDF
MDP
MDP
MDP
MDP
6
4
4
31
1
2
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del
periodo en el presente documento, con
la presentación de este certificado y la
factura.
P a r a q u e e l p r o d u c t o e s t é
garantizado por la garantía dada en este
documento, el cliente debe tomar las
siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo
las instrucciones de ensamblaje que
serán proporcionadas con la entrega del
producto.
Para el uso adecuado y la
conservación del mueble se debe evitar
los malos tratos, tales como: golpear
puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y
la exposición al sol para evitar un posible
cambio en el color original de los
muebles.
No será responsabilidad de
Notável Móveis problemas que se
originen en el uso de los productos de
forma inapropiada o ruptura del mueble
en función de exceso de peso mediante
la colocación de piedras de granito,
mármol y otros.
- El peso soportado por cada
estante debe cumplir con los valores
indicados en la ilustración.
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
OVERALL DIMENSIONS
PAINEL | PANEL: 850x1050x35mm
VOLUME | VOLUMEN | VOLUME: 01
CAPACIDADE TV | CAPACIDAD TV | TV SIZE: 43''
01. A marcação do código da peça e do número de lote que aparece nas fitas de borda é
facilmente removida com borracha escolar ou com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser
quitados con paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed
with cloth and alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto
antes de ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos
antes de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
PARAFUSADEIRA NÍVEL
DESTORNILLADOR NIVEL
ELETRIC SCREW NIVEL
DRIVER
Montagem
Instalação
Ensamblaje Instalación
Assembly
Installation
COD PEÇA QTDE COMP.
COD PIEZA CTD. LARGO
PART CODE QTY. LENGTH
43035-01 1 1030
43036-02 2 645
43037-03 2 475
43039-04 1030
1
43040-05 1 350
43041-06 1 1030
43042-07 469
1
43043-08 3 500
43044-09 1 1050
43046-11 1050
2
43047-12 2 470
. 43049-14 1 .
43476-16 1050
1
LIST OF HARDWARE
X X
PARAFUSO 4X12mm CABEÇA PANELA PARAFUSO 4X12mm CABEÇA PANELA
4X12mm CABEZA CUCHARA 4X12mm CABEZA CUCHARA
4X12mm PAN HEAD SCREW 4X12mm PAN HEAD SCREW
BP
BUCHA PLÁSTICA 8mm
TACO PLASTICO 8mm
8mm plastic bushing
PD
PARAFUSO 4,5X60mm CABEÇA CHATA
TORNILLO 4,5X60mm CABEZA PLANA
4,5X60MM FLAT HEAD SCREW
PS
PASSA FIO 46mm
PASA-CABLES 46mm
46mm THREAD GUIDE
SM
SUPORTE METAL PARA PAINEL
SOPORTE METAL PARA PANEL
METAL SUPPORT FOR PANEL
Tampoco serán responsabilidad WARRANTY TERM
de Notável Muebles los problemas que
This warranty shall be applied
se originan en:
within the time limits specified herein, by
- Instalaciones eléctricas o
presentation of this certificate and
hidráulicas.
invoice.
- Acciones de termitas u otras
In order for the product to be
plagas.
covered by the warranty provided in this
- Almacenamiento y cambio del
document, the client should follow the
mueble en locales inapropiados y no
following guidelines and precautions for
fumigados periódicamente.
assembly, maintenance and cleaning.
- Todo y cada corte o cambio en
los muebles.
- Uso de productos de limpieza o ASSEMBLY
abrasivos no recomendados. Assembly must be carried out
according to the instructions in the
CUIDADO Y LIMPIEZA
assembly manual which is supplied with
Para una mayor durabilidad, se
the product at the time of delivery.
recomienda que la limpieza de los
For proper use and conservation
muebles sea hecha como sigue:
of this furniture, mistreatment should be
En las partes externas (puertas,
avoided, such as hitting doors and
laterales y frontales de cajón), internas,
drawers, dragging or scratching the
vidrios y espejos, la limpieza debe ser
furniture, excessive moisture or heat to
hecha con paño limpio y ligeramente
avoid possible changes in its original
humedecido con agua y jabón suave. A
color.
continuación, se debe pasar un paño
limpio y seco. Problems from improper use of
En el caso del traslado del mueble the products as breaking of the furniture
a otro sitio, esto sólo puede ocurrir a due to the excess weight by installation
través de profesionales especializados,
of granite, marble, and others will not be
y para el manejo del mueble se requiere
the responsibility of Notável Móveis
que el mismo sea levantado del piso. El
- The weight withstood by each
producto no debe ser arrastrado pues
shelf/drawer must comply with the
daños en la manipulación y el transporte
values indicated in illustration.
no están cubiertos por la garantía.
PÁGINA | PAGINA | PAGE: 01
: RACK: 680x1060x355mm
CHAVE PHILIPS
MARTELO TRENA
E FENDA
5M
DESTORNILLADOR MARTILLO
CINTA MÉTRICA
Y DE CRUCETA HAMMER
MEASURING
PHILLIPS
TAPE
SCREWDRIVER
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
LARG ESP
ANCHO ESP
WIDTH THICK
353 15
354 15
330 15
353 15
110 15
353 15
366 15
351 3
293 15
188 15
80 15
. .
293 15
20
4
4
1
4
It will not be responsibility of the
Notável Móveis either problem from:
- E l e c t r i c a l o r h y d r a u l i c
installations.
- Actions of termites or other pests.
- Storage and moving of the
furniture in inappropriate places and not
fumigated periodically.
- Any trimming or alteration in the
furniture.
- Use of cleaning agents or
abrasives not recommended.
UPKEEP AND CLEANING
For durability, it is recommended
that the furniture be cleaned this way:
In the outer parts (doors, sides
and drawer front), inside, glass and
mirrors, the cleaning should be done with
a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry
cloth should be used.
In case of transfer of the furniture
to a different place, this can only be done
by specialized professionals, and for the
moving of the furniture it is necessary
that it is lifted off the ground. It should not
be dragged because malfunctions due to
handle and moving are not covered by
the warranty.
