Manual de instrucciones
ACO Clara
Instalación en el suelo
La estación de tratamiento de aguas residuales ACO Clara está diseñada
como un tanque de plástico autoportante para la instalación en un lecho
de tierra sin recubrimiento de hormigón.
El procedimiento para la incorporación de la
estación en el suelo que se describe a
!
continuación está destinado a la instalación de la
tubería de entrada a una profundidad de 0,8 m y
no debe ser utilizado para el suelo impermeable
o si el nivel de agua subterránea está por encima del nivel de
la placa de la base o si la planta se encuentra en una
pendiente pronunciada del 10%.
Procedimiento de instalación:
1. Excavación de la zanja - El subsuelo no debe ser aflojado por extrac-
ción. Si es necesario se puede compactar de manera que correspon-
da con material natural compacto.
2. Hormigonado de la placa base - El tanque debe colocarse sobre una
placa de hormigón armado de espesor min. 150 mm con una pen-
diente de ± 5 mm / m. No deben ocurrir irregularidades entre el
fondo del tanque y la placa.
3. Colocación de la estación en la zanja - El foso debe ser excavado de
tal manera que después del hormigonado de la placa de la base y el
emplazamiento de la estación del borde superior de la cubierta será
aprox. 70 mm por encima del nivel del suelo.
4. Conectar:
Tubería de entrada
Tubería de salida
Manguera del inyector
Línea de ventilación (si es necesario)
5. Llenado con agua– Llenar gradualmente todo el interior de la estación
con agua hasta 1 m.
6. Relleno – El relleno debe realizarse en capas individuales con un espe-
sor máximo de 400 mm de espesor durante todo el perímetro de la
estación junto con la compactación. El grado de compactación se cal-
cula que es entre 90-92% Pgs.
7. Llenado gradual del tanque con agua – llenar gradualmente el tanque
con agua y relleno de los alrededores de la estación. Un nivel de agua
12
de 300 mm por encima del nivel de relleno debe mantenerse perma-
nente en todas las partes del tanque.
8. Relleno gradual – proceder con el depósito de relleno al punto 6.
9. Tan pronto como el nivel del agua en la estación de tratamiento de
aguas residuales alcanza el nivel de la tubería de salida, el relleno res-
tante se realiza sin llenado adicional con agua.
10. Proceda con relleno hasta el nivel del suelo.
Después de completar el relleno deje el tanque
!
lleno con agua.
5.5
Instalación eléctrica
5.5.1 Motor monofásico
La conexión de la estación consiste en la conexión del inyector a una
clavija de tierra activada desde 1/N/PE AC 230V/50Hz principalmente
instalada según los estándards y reglamentos nacionales de seguridad
en el espacio del inyector. La protección recomendada de la clavija es
via un disyuntor de 10A char.B. La revisión de la toma se realizará de
acuerdo a las normas y reglamentos nacionales pertinentes.

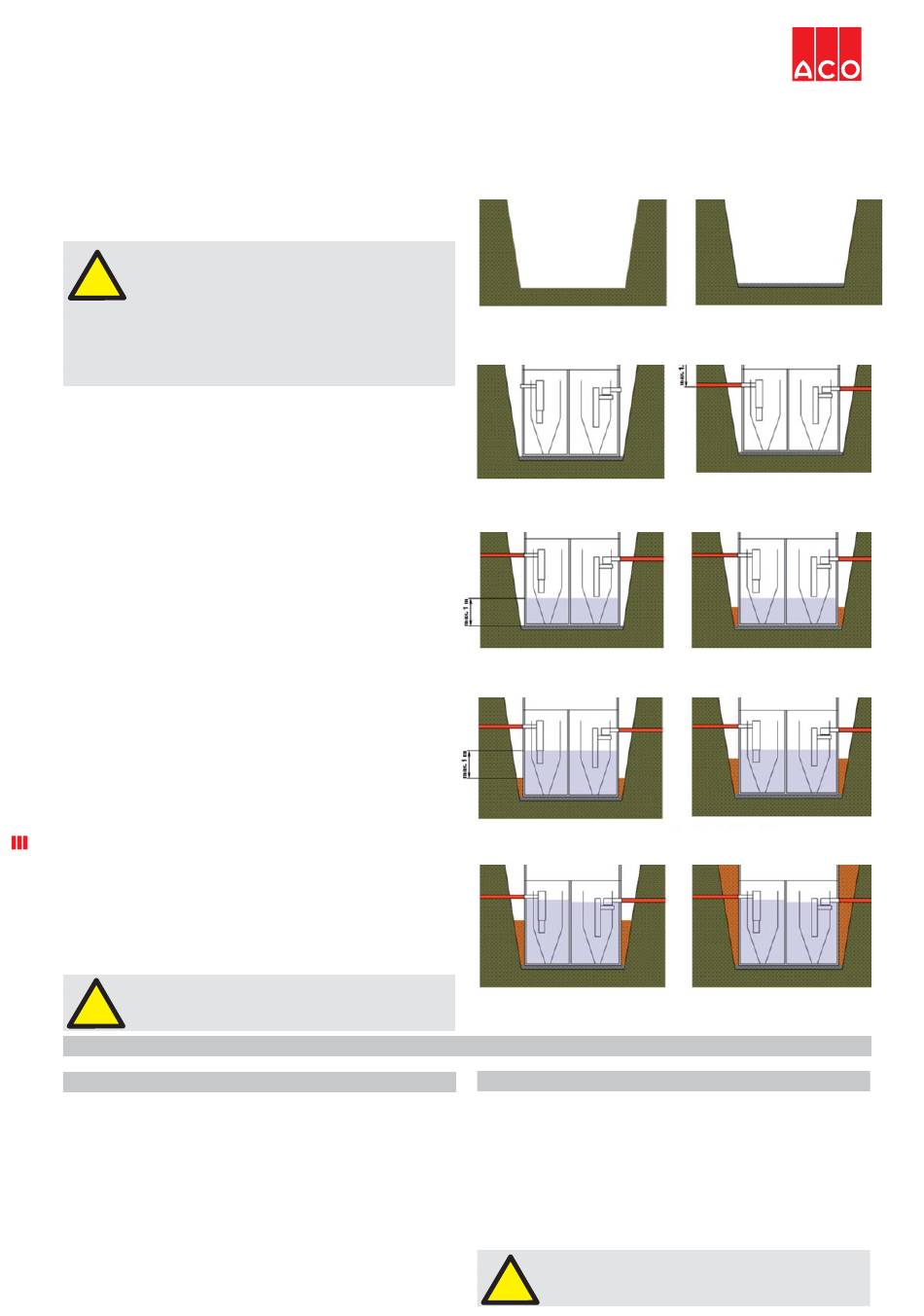

Procedimiento de instalación:
1. Excavación de la zanja
3. Ubicación de la estación
5. Inicio de llenado con agua
7. Llenado gradual con agua
9. Llenado con agua hasta desagüe
5.5.2 Motor trifásico
La conexión de la estación consiste en la conexión del inyector a una
clavija de tierra activada desde 3/N/PE AC 230V/50Hz principalmente
instalada según los estándares y reglamentos nacionales de seguridad
en el espacio del inyector. La protección recomendada de la clavija es
via un disyuntor dimensionado de acuerdo a la cualificación del valor de
la placa. La revisión de la toma se realizará de acuerdo a las normas y
reglamentos nacionales pertinentes
Mientras use inyector trifásico verifique la
!
rotación adecuada del motor (la flecha de
rotación está en el cuerpo del inyector)
2. Colocación de la placa de base
4. Conexión de las ramas
6. Inicio de relleno
8. Relleno gradual
10. Relleno gradual hasta nivel del
suelo
