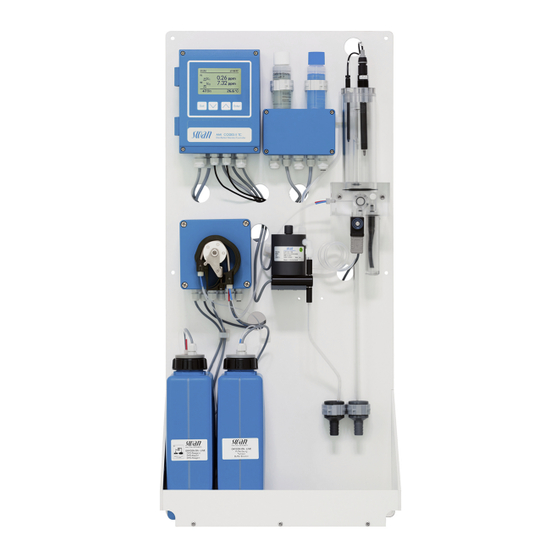

Resumen de contenidos para Swan AMI Codes-II TC
- Página 1 A-96.250.633 / 191120 Manual de usuario Firmware V6.20 y posteriores AMI Codes-II TC...
- Página 2 Asistencia al cliente Swan y sus representaciones mantienen un equipo de técnicos bien entrenados alrededor del mundo. Para cualquier consulta técnica, contacte su representación de Swan mas cercana o directamente al fabricante: Swan Analytische Instrumente AG Studbachstrasse 13 8340 Hinwil Suiza Internet: www.swan.ch...
-
Página 3: Tabla De Contenido
AMI Codes-II TC Índice Instrucciones de seguridad ........ - Página 4 AMI Codes-II TC Operación ........... . . 42 5.1.
- Página 5 AMI Codes-II TC Lista de programas y explicaciones ....... 84 1 Mensajes .
-
Página 6: Instrucciones De Seguridad
AMI Codes-II TC Instrucciones de seguridad AMI Codes-II TC–Manual de usuario Este documento describe los principales pasos que se han de seguir para poner en marcha, operar y mantener el instrumento. Instrucciones de seguridad Generalidades Las instrucciones que se incluyen en esta sección explican los posi- bles riesgos relacionados con la operación del instrumento y facilitan... -
Página 7: Advertencias
AMI Codes-II TC Instrucciones de seguridad 1.1. Advertencias Los símbolos relacionados con la seguridad tienen los siguientes significados: PELIGRO En caso de ignorar esta señal, está en grave peligro su vida y su integridad física. Siga meticulosamente las instrucciones de prevención de acci- dentes. - Página 8 AMI Codes-II TC Instrucciones de seguridad Señales de Las señales alerta en este manual tienen los siguientes significados: alerta Peligro eléctrico Corrosivo Nocivo para la salud Inflamable Advertencia general Atención general A-96.250.633 / 191120...
-
Página 9: Normas Generales De Seguridad
Modifica- Las modificaciones y las mejoras en el instrumento sólo pueden ser realizadas por un servicio técnico autorizado. SWAN no se hará res- ciones ponsable de reclamaciones resultantes de modificaciones o cambios no autorizados. ADVERTENCIA Riesgo de descarga eléctrica... -
Página 10: Restricciones Para El Uso
Carga MSDS Las fichas de datos de seguridad (MSDS) para los reactivos indica- dos bajo están disponibles para su des carga en www.swan.ch. OXYCON ON-LINE DPD OXYCON ON-LINE Buffer OXYCON ON-LINE KI ... -
Página 11: Descripción Del Producto
Descripción del producto Ámbito de uso El AMI Codes-II TC es un completo sistema de control para la medición continua y automática y para el control de la dosificación del cloro basado en el método colorimétrico DPD APHA 4500 Cl-G y en la norma EN ISO 7393-2. -
Página 12: Limpieza
AMI Codes-II TC Descripción del producto espera automática. Ambos contactos pueden utilizarse como nor- malmente abiertos o normalmente cerrados. Carga máxima: 1 A / 250 V c.a. Relé de alarma Un contacto libre de potencial. Alternativa: abierto durante el funcionamiento normal, cerrado en caso de fallo o de falta de alimentación... -
Página 13: Comentario
AMI Codes-II TC Descripción del producto Glosario Abreviaturas utilizadas para las formas de cloro analizadas. Abrev. Término Comentario Total chlorine 1 Reacción inmediata de DPD + KI (cloro total 1) (mayormente monocloramina) Total chlorine 2 Reacción con DPD + KI después (cloro total 2) de 2 minutos de reacción... - Página 14 AMI Codes-II TC Descripción del producto Fluídica La muestra fluye a través de la entrada de muestra [P] y del filtro de entrada [H] hacia la columna de agua [A]. Ajustar la válvula de regu- lación de caudal [F] de forma que siempre una parte pequeña de la muestra fluya a través del tubo de rebose [B] al desagüe de la co-...
- Página 15 AMI Codes-II TC Descripción del producto Level Columna de agua Entrada de aire del fotómetro Tubo de rebose Fotómetro Entrada del fotómetro Detector de burbujas de aire Bomba peristáltica Reactivo Oxycon on-line DPD Cámara de mezcla Reactivo Oxycon on-line Buffer Válvula de regulación de...
- Página 16 AMI Codes-II TC Descripción del producto Intervalo de El intervalo de medición puede ajustarse a entre 3 y 60 minutos. En el diagrama más abajo se muestra la secuencia temporal de una tiempo de una medición con un intervalo de medición de 5 minutos.
-
Página 17: Especificación Del Instrumento
AMI Codes-II TC Descripción del producto 2.1. Especificación del instrumento Alimentación Versión AC: 100–240 V c.a. (±10%) eléctrica 50 /60 Hz (±5%) Versión DC: 10 –36 V c.c. Consumo eléctrico: max. 35 VA Especifica- Caja: Aluminio con un grado de protec- ciones del ción de IP 66 / NEMA 4X... - Página 18 AMI Codes-II TC Descripción del producto Dimensiones Panel: Dimensiones: 400 x 850 x 200 mm Tornillos: 5 mm o 6 mm de diámetro Peso: 12,0 kg/26,5 lbs sin reactivos ni agua de muestra 17,0 kg/37,5 lbs con reactivos y agua de muestra 400 mm / 15.75"...
-
Página 19: Vista General Del Instrumento
AMI Codes-II TC Descripción del producto 2.2. Vista general del instrumento Panel Válvula de regulación de Transmisor caudal Bomba peristáltica Entrada de muestra Reactivo Oxycon on-line DPD Filtro de entrada Fotómetro Reactivo Oxycon on-line Buffer y Reactivo Oxycon on-line KI... -
Página 20: Instalación
AMI Codes-II TC Instalación Instalación 3.1. Lista de control para la instalación Requisitos del Versión AC: 100–240 V c.a. (±10%), 50/60 Hz (±5%) lugar Versión DC: 10–36 V c.c. Consumo eléctrico: máx. 35 VA Se requiere una conexión a tierra de protección. -
Página 21: Montaje Del Panel Del Instrumento
Realizar 3 mediciones manuales. Utilizar un fotómetro de alta del proceso calidad, p. ej. el Chematest de Swan. Calcular el valor medio y compararlo con el valor que indica el AMI. Si es necesario corregir el valor. Está puesto a cero automáticamente antes de cada medición. -
Página 22: Conexión De Las Líneas De Muestra Y Desagüe
AMI Codes-II TC Instalación 3.3. Conexión de las líneas de muestra y desagüe 3.3.1 Tubo FEP en la entrada de muestra Usar un tubo de plástico (FEP, PA, o PE 6 x 8 mm) para conectar la línea de muestra. -
Página 23: Instalación De Una Célula De Caudal
Manipular con cuidado el tubo de la columna de agua. Para evitar daños durante el transporte, el tubo de la columna de agua [C] de AMI Codes-II TC no se suministra instalado. Tapa de la columna de agua Tubo de rebose... -
Página 24: Instalar La Opción Ph
Instalar la opción pH 3.5.1 pH como opción de fábrica Si se ha solicitado la opción pH con AMI Codes-II TC, el cable del sensor pH y el sensor de temperatura ya están conectados con el transmisor AMI. Funda del conector... -
Página 25: Opción Ph Como Kit Para El Montaje Posterior
AMI Codes-II TC Instalación 3.5.2 Opción pH como kit para el montaje posterior 2 abrazaderas con tornillos PCI de tarjeta de medición Sensor pH Sensor de temperatura Cable del sensor Tubo de rebose corto A-96.250.633 / 191120... - Página 26 AMI Codes-II TC Instalación ADVERTENCIA Peligro de descarga eléctrica No realizar ningún trabajo en los componentes eléctricos si el transmisor está encendido. La inobservancia de las instruccio- nes de seguridad puede causar lesiones graves o la muerte. 1 Atornillar las abrazaderas para la solución de calibración en el panel.
- Página 27 AMI Codes-II TC Instalación PCI de tarjeta de medición Conector del sensor pH Conector del sensor de temperatura A B C 7 Abrir la tapa de la caja del transmisor AMI. 8 Instalar la PCI de tarjeta de medición. 9 Introducir el cable del sensor pH a través de uno de los prensaestopas (ver Grosores de los cables, pág.
-
Página 28: Conexiones Eléctricas
AMI Codes-II TC Instalación 3.6. Conexiones eléctricas ADVERTENCIA Peligro de descarga eléctrica No realizar ningún trabajo en los componentes eléctricos si el transmisor está encendido. La inobservancia de las instruccio- nes de seguridad puede causar lesiones graves o la muerte. - Página 29 AMI Codes-II TC Instalación ADVERTENCIA Tensión externa Los dispositivos que reciben alimentación externa conectados a los relés 1 o 2 o al relé de alarma pueden causar descargas eléc- tricas. Asegurarse de que los dispositivos conectados a los contactos siguientes están desconectados de la alimentación eléctrica antes de proseguir con la instalación.
-
Página 30: Esquema De Conexiones Eléctricas
AMI Codes-II TC Instalación 3.6.1 Esquema de conexiones eléctricas ATENCIÓN Utilizar sólo los terminales que se indican en este esquema y sólo para la finalidad mencionada. El uso de otros terminales puede dar lugar a cortocircuitos, provocando daños materiales o lesiones personales. -
Página 31: Alimentación Eléctrica
Cable de alimentación acorde con las normas CEI 60227 o de instalación CEI 60245; inflamabilidad FV1 Red de suministro equipada con un interruptor externo o disyuntor: – cerca del instrumento – de fácil acceso para el operador – marcado como interruptor para AMI Codes-II TC A-96.250.633 / 191120... -
Página 32: Entrada Digital
AMI Codes-II TC Instalación 3.7. Entrada digital Aviso: Usar sólo contactos (secos) libres de potencial. La resistencia total (suma de la resistencia del cable y de la resistencia del contacto de relé) debe ser inferior a 50 Ω. Terminales 30 y 31 Para la programación, ver... -
Página 33: Relé 1 Y 2
AMI Codes-II TC Instalación 3.8.2 Relé 1 y 2 Aviso: Carga máx.1 A/250 V c.a. Los relés 1 y 2 pueden configurarse como normalmente abiertos o normalmente cerrados. La posición estándar de los dos relés es nor- malmente abierta. Para configurar un relé como normalmente cerra- do, configurar el jumper en la posición superior. - Página 34 AMI Codes-II TC Instalación ATENCIÓN Riesgo de daños en los relés del transmisor AMI debido a una carga inductiva elevada Las cargas muy inductivas y las controladas directamente (válvulas de solenoide, bombas de dosificación) pueden destruir los contactos de los relés.
-
Página 35: Salidas Analógicas
AMI Codes-II TC Instalación 3.9. Salidas analógicas 3.9.1 Salidas analógicas 1 y 2 (salidas de corriente) Aviso: Carga máxima 510 Ω Si las señales se envían a dos receptores diferentes, utilizar un aislador de señales (aislador de lazo). Salida señal 1: terminales 14 (+) y 13 (−) Salida señal 2: terminales 15 (+) y 13 (−) -
Página 36: Salida De Señal 3
AMI Codes-II TC Instalación 3.10.1 Salida de señal 3 Terminales 38 (+) y 37 (-). Se requiere una tarjeta adicional para la tercera salida de señal 0/4- 20 mA. La tercera salida de señal se puede operar como una fuente de corriente o como un sumidero de corriente (seleccionable me- diante conmutador [A]). -
Página 37: Interfaz Hart
AMI Codes-II TC Instalación 3.10.3 Interfaz HART Terminales 38 (+) y 37 (-). La interfaz PCB HART permite la comunicación mediante el protoco- lo HART. Para más información, consultar el manual HART. Interfaz PCB HART 3.10.4 Puerto USB El puerto USB se utiliza para almacenar datos del registrador y para la carga del firmware. -
Página 38: Configuración Del Instrumento
AMI Codes-II TC Configuración del instrumento Configuración del instrumento Después de concluir la instalación como se indica en la lista de control, proceder como sigue. 4.1. Preparar los reactivos 1 Preparar los reactivos. Ver Rellenado o reemplazo de reactivos, pág. -
Página 39: Establecer El Caudal De Muestra
AMI Codes-II TC Configuración del instrumento 4.3. Establecer el caudal de muestra ADVERTENCIA Contaminación del agua El desagüe de la salida del fotómetro contiene DPD. No recircularlo bajo ningún concepto en el sistema de agua Tapa Tubo de la columna de agua Bloque de célula de caudal... -
Página 40: Rellenar O Enjuagar El Sistema De Reactivos
AMI Codes-II TC Configuración del instrumento 4.4. Rellenar o enjuagar el sistema de reactivos Rellenar o enjuagar los tubos de reactivos: durante la configuración inicial del instrumento después de rellenar los depósitos de reactivos antes de apagar el sistema para enjuagarlo con agua... -
Página 41: Programación
AMI Codes-II TC Configuración del instrumento 4.5. Programación Programación Programar todos los parámetros para los dispositivos externos (puerto de comunicación, registradores, etc.). Programar todos los parámetros para el funcionamiento del instrumento (desinfectante, lí- mites, alarmas). Programar el valor DPD del Verikit en el menú <Ins- talación/Sensores/Ref. -
Página 42: Operación
AMI Codes-II TC Operación Operación 5.1. Botones Exit Enter Salir de un menú o una orden (sin guardar los cambios). Volver al nivel anterior de menú. Ir hacia ABAJO en la lista del menú y reducir números. Ir hacia ARRIBA en la lista del menú y aumentar números. -
Página 43: Display
AMI Codes-II TC Operación 5.2. Display 12:56:02 0.22 0.26 47 B/s 2.68 °C funcionamiento normal HOLD entrada cerrada o retardo, instrumento en espera (muestra el estado de las salidas analógicas). entrada cerrada: control/límite interrumpido (muestra el estado de las salidas analógicas). -
Página 44: Estructura Del Software
Menú 5: Instalación Instalación Para la puesta en marcha inicial del instrumento, Sensores por parte de personas autorizadas por SWAN, para Salidas analógicas ajustar todos los parámetros del instrumento. Puede Contactos relé protegerse mediante contraseña. -
Página 45: Modificar Parámetros Y Valores
AMI Codes-II TC Operación 5.4. Modificar parámetros y valores Modificar El siguiente ejemplo muestra cómo cambiar el intervalo de registro: parámetros 1 Seleccionar la opción del menú Sensors Registro 5.1.2 4.4.1 cuyo parámetro se desee modificar. Sensor type FOME Intervalo... -
Página 46: Mantenimiento
AMI Codes-II TC Mantenimiento Mantenimiento 6.1. Planificación del mantenimiento Diariamente Comprobar si hay suciedad en el suministro de muestras. (agua sucia) o Limpiar todos los filtros y tamices si es necesario. cada 2 semanas Limpiar el filtro de protección del AMI Codes si es necesario. -
Página 47: Interrupción Del Funcionamiento Para El Mantenimiento
AMI Codes-II TC Mantenimiento 6.2. Interrupción del funcionamiento para el mantenimiento 1 Poner las lanzas de succión en un cubo con agua limpia. 2 Iniciar <Llenar sistema>. Los tubos de reactivo se enjuagan con agua. 3 Sacar las lanzas de succión del agua. -
Página 48: Rellenado O Reemplazo De Reactivos
AMI Codes-II TC Mantenimiento 6.3. Rellenado o reemplazo de reactivos Se supervisa el nivel de líquido en depósito 2. Se muestran los si- guientes mensajes: Depósito casi Mantenimiento E065: bajo nivel de reactivos y el vacío volumen de reactivos que queda en % (empe- zando por 17% = 340 ml). - Página 49 AMI Codes-II TC Mantenimiento Oxycon on-line DPD ADVERTENCIA Irritación ocular grave e irritación cutánea grave El Oxycon on-line DPD concentrado contiene más de un 10% de ácidos minerales. No tragar Evitar el contacto con los ojos y la piel ...
-
Página 50: Instalación Del Depósito
AMI Codes-II TC Mantenimiento Instalación del Lanza de succión depósito sin detector de nivel (depósito 1) Lanza de succión con detector de nivel Exit Exit Enter Enter (depósito 2) Detector de nivel AMI Codes-II AMI Codes-II Marca de 2 litros Depósito 1:... - Página 51 AMI Codes-II TC Mantenimiento Preparar 1 Enjuagar el depósito [E] que lleva la etiqueta «OXYCON ON-LINE DPD-Reagent» con agua desmineralizada. Oxycon on-line DPD 2 Llenar el depósito con agua desmineralizada hasta la marca de 2 litros. 3 Verter lentamente el contenido de una botella de concentrado Oxycon on-line DPD (50 ml) en el depósito.
-
Página 52: Verificación
AMI Codes-II TC Mantenimiento 6.4. Verificación El «kit de verificación para el fotómetro AMI» está disponible como accesorio. Una ventana óptica, con un valor de absorción determinado con precisión, se coloca en el haz de luz del fotómetro. La absorción real medida se comparará... -
Página 53: Calibración
AMI Codes-II TC Mantenimiento 6.5. Calibración Calibración Aviso: Realizar la calibración del proceso para cloro libre o cloro de proceso total restante sólo si: de tc2 • la concentración de la muestra se aproxima al valor de proceso deseado (valor estable) •... - Página 54 AMI Codes-II TC Mantenimiento Proceso pH Utilizar un fotómetro Chematest (o equivalente) para determinar el valor de pH de la muestra. Aviso: Asegurarse de que el instrumento de referencia está calibrado correctamente. Mantenimiento Calibración 3.1.2 Calibración Calibración Cloro total 2...
-
Página 55: Instrucciones En Pantalla
AMI Codes-II TC Mantenimiento Estándar pH 1 Ir al menú <Mantenimiento>/ Mantenimiento <Calibración>. Calibración Enter 2 Pulsar [Enter]. Simulación Aj. reloj 01.06.04 16:30:00 3 Quitar el sensor pH de la célula de Enter Llenar sistema caudal. Depuración 4 Seguir las instrucciones que Calibración... -
Página 56: Limpieza Del Filtro De Protección
AMI Codes-II TC Mantenimiento 6.6. Limpieza del filtro de protección Apagar el instrumento siguiendo las instrucciones de Interrupción del funcionamiento para el mantenimiento, pág. Bloque de célula de caudal Válvula de regulación de caudal Eje del filtro Filtro Recipiente del filtro Por lo general, el filtro del suministro de muestras retendrá... -
Página 57: Limpieza Del Fotómetro
AMI Codes-II TC Mantenimiento 6.7. Limpieza del fotómetro Limpiar el fotómetro tras indicarlo la alarma (E020, Fotómetro sucio). Apagar el instrumento siguiendo las instrucciones de Interrupción del funcionamiento para el mantenimiento, pág. Material Cepillo pequeño. Procedimiento Válvula de regulación de caudal Tapa del fotómetro... -
Página 58: Limpieza De La Célula De Caudal
AMI Codes-II TC Mantenimiento 6.8. Limpieza de la célula de caudal ATENCIÓN Las piezas de vidrio acrílico son frágiles y se arañan con facilidad. Las piezas de vidrio acrílico pueden sufrir daños debido a los materiales abrasivos. No usar disolventes orgánicos ni materiales abrasivos para limpiar las piezas de cristal acrílico... -
Página 59: Depuración
AMI Codes-II TC Mantenimiento Depuración 1 Apagar el instrumento siguiendo las instrucciones de Interrup- ción del funcionamiento para el mantenimiento, pág. 2 Retirar la tapa de la columna de agua [A]. 3 Tirar el tubo de rebose [B] para sacarlo del bloque de célula de caudal [D]. -
Página 60: Montar La Célula De Caudal
AMI Codes-II TC Mantenimiento 6.8.2 Montar la célula de caudal Tapa de la columna de agua Tubo de rebose Tubo de la columna de agua Junta Bloque de célula de caudal Level 1 Sustituir la junta [D] antes de volver a montar la célula de caudal. -
Página 61: Mantenimiento Del Sensor Ph
AMI Codes-II TC Mantenimiento 6.9. Mantenimiento del sensor pH Conector Eje del sensor pH Tapa de la célula de caudal Célula de caudal Limpiar el 1 Quitar el sensor pH [B] de la célula de caudal. sensor pH 2 Desenroscar y retirar el conector [A] del sensor pH. -
Página 62: Recambio De Tubos
AMI Codes-II TC Mantenimiento 6.10. Recambio de tubos 6.10.1 Sustituir los tubos de la bomba El tubo de la bomba peristáltica [D] está expuesto a un desgaste mí- nimo. Por consiguiente, se recomienda cambiar el tubo de la bomba anualmente. - Página 63 AMI Codes-II TC Mantenimiento Desmontaje de El tubo de la bomba se puede montar y desmontar fácilmente. Proceder como sigue: los tubos de la bomba Carcasa de la bomba Elemento de cierre abierto Rotor Tubo de la bomba Entrada de la bomba...
-
Página 64: Sustituir Los Tubos De Reactivo
AMI Codes-II TC Mantenimiento 6.10.2 Sustituir los tubos de reactivo Numeración de tubos Level Nº Elemento trasero de salida de la Bloque de célula de caudal, conexión 1 bomba ver la vista lateral del bloque de célula de caudal [Q] Elemento delantero de salida de la Bloque de célula de caudal, conexión 2... -
Página 65: Limpieza De La Válvula De Solenoide
AMI Codes-II TC Mantenimiento 6.11. Limpieza de la válvula de solenoide Desmontar Las válvulas de solenoide están montadas en el fondo del bloque de célula de caudal. La válvula de solenoide deberá desmontarse si la válvula de deja de conmutar o si se encuentra atascada. - Página 66 AMI Codes-II TC Mantenimiento Aviso: Las juntas tóricas del interior del cuerpo de la válvula pueden estar adheridas a la célula de caudal y caer si se retira el cuerpo de la válvula. 5 Retirar el cuerpo de la válvula de la célula de caudal.
-
Página 67: Parada Prolongada De La Operación
AMI Codes-II TC Mantenimiento 6.12. Parada prolongada de la operación 1 Poner las lanzas de succión en un cubo con agua limpia. 2 Iniciar <Llenar sistema>. Los tubos de reactivo se enjuagan con agua. 3 Sacar la lanza de succión del agua. -
Página 68: Corrección De Errores
AMI Codes-II TC Corrección de errores Corrección de errores Este capítulo le proporciona algunas indicaciones para facilitar la lo- calización y resolución de problemas. Si desea obtener información más detallada acerca de cómo manejar/limpiar las piezas, consulte Mantenimiento, pág. 46. Si desea más información acerca de cómo... -
Página 69: Errores De Calibración
AMI Codes-II TC Corrección de errores Comprobar el caudal de muestra en la sali- Alarma caudal de da del fotómetro. Ha de ser como mín. de muestra, pero hay 100 ml/min. Para ello, colocar el tubo de sa- muestra lida del fotómetro en un vaso medidor du-... -
Página 70: Estándar Ph
AMI Codes-II TC Corrección de errores 7.2.3 Estándar pH Posible Error de offset o error de pendiente: mensaje Causa posible Acciones correctivas de error Soluciones tampón viejas, Comprobar la fecha de caduci- sucias o erróneas. dad de las soluciones tampón; si es necesario, solicitar soluciones tampón nuevas. -
Página 71: Lista De Errores
AMI Codes-II TC Corrección de errores 7.3. Lista de errores Error Error no grave. Indica una alarma cuando se sobrepasa un valor prefijado. Este tipo de errores se marcan como E0xx (en negro y negrita). Error grave (el símbolo parpadea) Se ha interrumpido el control de los dispositivos dosificadores. - Página 72 AMI Codes-II TC Corrección de errores Error Descripción Acciones correctivas – comprobar proceso E001 Alarma sup. tc1 (Cloro total 1) – comprobar valor programado, ver 5.3.1.1.1, pág. 96 – comprobar proceso E002 Alarma inf. tc1 (Cloro total 1) – comprobar valor programado, ver 5.3.1.1.1, pág.
-
Página 73: Descripción
AMI Codes-II TC Corrección de errores Error Descripción Acciones correctivas – comprobar la presión de la entrada de E010 Caudal límite inf. muestras – vuelva a ajustar el flujo de la muestra – limpiar instrumento – comprobar valor programado, ver 5.3.1.3.35, pág. - Página 74 AMI Codes-II TC Corrección de errores Error Descripción Acciones correctivas – desconecte el instrumento E019 Fotómetro desconectado – comprobar cableado – llenar reactivos Limpieza del fotómetro, E020 Fotómetro sucio pág. 57 – Aparece si disinf. valor es demasiado E021 Absorción demasiado...
- Página 75 AMI Codes-II TC Corrección de errores Error Descripción Acciones correctivas – Estado, funcionamiento normal E049 Aparato encendido – Estado, funcionamiento normal E050 Aparato apagado – Pantalla operativa, barra de estado E065 DPD / Buffer superior. El número que aparece al costado del triángulo indica el...
-
Página 76: Apertura De La Carcasa De La Bomba Peristáltica
AMI Codes-II TC Corrección de errores 7.4. Apertura de la carcasa de la bomba peristáltica Para algunas conexiones eléctricas (p. ej. al cambiar las lanzas de succión), resulta necesario abrir la carcasa de la bomba peristáltica. Para ello, procédase de la siguiente manera: 1 Desconectar el analizador según se indica en... -
Página 77: Reemplazo De Fusibles
AMI Codes-II TC Corrección de errores 7.5. Reemplazo de fusibles ADVERTENCIA Tensión externa Los dispositivos que reciben alimentación externa conectados a los relés 1 o 2 o al relé de alarma pueden causar descargas eléc- tricas. Asegurarse de que los dispositivos conectados a los contactos siguientes están desconectados de la alimentación... -
Página 78: Descripción General Del Programa
AMI Codes-II TC Descripción general del programa Descripción general del programa Para obtener explicaciones acerca de cada parámetro de los menús, véase Lista de programas y explicaciones, pág. El menú 1 Mensajes informa sobre los errores pendientes y las tareas de mantenimiento y muestran el historial de errores. -
Página 79: Diagnóstico (Menú Principal 2)
AMI Codes-II TC Descripción general del programa 8.2. Diagnóstico (menú principal 2) Identificación * Números de menú Denominación AMI Codes-II TC 2.1* Versión V6.20 – 05/18 Periféricos 2.1.3.1* PeriClip 1 / 1.06 2.1.3* PeriClip 2 sólo con módulo de limpieza Control de fábrica... -
Página 80: Mantenimiento (Menú Principal 3)
AMI Codes-II TC Descripción general del programa 8.3. Mantenimiento (menú principal 3) Calibración Cloro total 2 * Números de menú Valor actual 3.1* 3.1.1* Factor 3.1.1.4* Valor proceso Proceso pH Valor actual 3.1.2* Offset 3.1.2.4* Valor proceso Estándar pH (progreso) 3.1.3.5*... -
Página 81: Operación (Menú Principal 4)
AMI Codes-II TC Descripción general del programa 8.4. Operación (menú principal 4) Sensores 4.1.1* * Números de menú Cte. tiempo filtro 4.1* Detención tras cal. 4.1.2* Intervalo medida 4.1.3* 4.1.4* Valor pH de ref. Contactos relé Relé de alarma Cloro total 1 4.2.1.1.1*... -
Página 82: Instalación (Menú Principal 5)
AMI Codes-II TC Descripción general del programa 8.5. Instalación (menú principal 5) Sensores 5.1.1* * Números de menú Dimensión 5.1* Ref. verificación 5.1.2* 5.1.3* Campo de medición Soluciones estándar Solución 1 5.1.4.1* sólo con opción pH 5.1.4* 5.1.4.2* Solución 2 5.1.5... - Página 83 AMI Codes-II TC Descripción general del programa Relé 1/2 5.3.2.1 y 5.3.3.1* Función 5.3.2* y 5.3.3* 5.3.2.x y 5.3.3.x* Parámetro 5.3.2.x y 5.3.3.x* Valor consigna Histéresis 5.3.2.x y 5.3.3.x* 5.3.2.x y 5.3.3.x* Retardo Entrada digital 5.3.4.1* Activo 5.3.4* 5.3.4.2* Salidas analógicas 5.3.4.3*...
-
Página 84: Lista De Programas Y Explicaciones
AMI Codes-II TC Lista de programas y explicaciones Lista de programas y explicaciones 1 Mensajes 1.1 Errores pendientes 1.1.5 Facilita la lista de errores pendientes con su estado (activo, confirmado). Si se confirma un error activo, se reactiva el contacto general de alarma. -
Página 85: Electrodo Ph: Sólo Está Disponible Si Se Ha Instalado La Opción Ph
AMI Codes-II TC Lista de programas y explicaciones 2.2.1.5 Hist. verificación: muestra los valores de las últimas verificacione: Número: contador de calibración Fecha, hora: fecha y hora de la calibración Absorción: absorción medida en el kit de referencia Valor referencia: valor real del kit de referencia según la etiqueta 2.2.2... -
Página 86: Mantenimiento
AMI Codes-II TC Lista de programas y explicaciones 2.5 Interfaz Sólo disponible si la interfaz opcional está instalada. Muestra los ajustes de comunicación programados. 3 Mantenimiento 3.1 Calibración En este menú se pueden corregir los valores de medición (desinfectante y pH) o calibrar el offset y la pendiente del electrodo de pH. -
Página 87: Simulación
AMI Codes-II TC Lista de programas y explicaciones 3.3 Simulación Para simular un valor o un estado de relé, seleccionar: relé de alarma relé 1 o 2 salida 1 o 2 válvula 1 Para ello, pulsar la tecla [ ] o [ Pulsar la tecla [Enter]. - Página 88 AMI Codes-II TC Lista de programas y explicaciones 3.5.1.3 Retardo: durante el tiempo de limpieza y el de retardo, el estado de las salidas analógica y de control es el que se establece en 3.5.1.4 3.5.1.5. Rango: 0–6000 s 3.5.1.4 Salidas analógicas: seleccionar el modo de funcionamiento de las...
-
Página 89: Operación
AMI Codes-II TC Lista de programas y explicaciones 3.5.1.22.2 Lunes: Ajustes posibles: encendido o apagado 3.5.1.22.8 Domingo: Ajustes posibles: encendido o apagado 3.5.1.3 Retardo: ver el modo intervalo. 3.5.1.4 Salidas analógicas: ver el modo intervalo 3.5.1.5 Salidas/regulador: ver el modo intervalo. - Página 90 AMI Codes-II TC Lista de programas y explicaciones 4.3 Registro El instrumento está equipado con un registrador interno. Los datos del registrador pueden copiarse en un PC con una memoria USB si la opción de puerto USB está instalada. El registrador puede guardar aprox. 1500 registros de datos. Los registros contienen: fecha, hora, alarmas, valor medido, valor medido no compensado, temperatura y caudal.
-
Página 91: Instalación
AMI Codes-II TC Lista de programas y explicaciones 5 Instalación 5.1 Sensores 5.1.1 Dimensión: el valor de medición puede visualizarse como ppm o mg/l 5.1.2 Ref. verificación: establecer el valor de absorción del kit de verificación según la etiqueta. Rango: 0,200–0,600 5.1.3... - Página 92 AMI Codes-II TC Lista de programas y explicaciones Como valores El valor de proceso se puede representar de 3 maneras: lineal, bilineal o logarítmico. Ver los gráficos inferiores. de proceso [mA] 0 / 4 lineal X Valor medido bilineal [mA] 0 / 4 1’000...
- Página 93 AMI Codes-II TC Lista de programas y explicaciones Parámetro Dicl. calc. 5.2.1.40.12 Escala inicio: 0–20 ppm o 0–20 mg/l 5.2.1.40.22 Escala final: 0–20 ppm o 0–20 mg/l Parámetro Temperatura 5.2.1.40.13 Escala inicio: −30 a +120 °C 5.2.1.40.23 Escala final: −30 a +120 °C Parámetro Caudal muestra...
- Página 94 AMI Codes-II TC Lista de programas y explicaciones Respuesta a la salida máxima de control = 1.2/a Tangente en el punto de inflexión = 2L Tiempo = L/2 El punto de intersección de la tangente con los respectivos ejes dará...
-
Página 95: Parámetros Control: Si Parámetros = Caudal Muestra
AMI Codes-II TC Lista de programas y explicaciones 5.2.1.43 Parámetros control: si Parámetros = Caudal muestra 5.2.1.43.14 Valor consigna: 0–600 B /s 5.2.1.43.24 Banda prop.: 0–200 B/s 5.2.1.43 Parámetros control: si Parámetros = pH 5.2.1.43.15 Valor consigna: 0–14 pH 5.2.1.43.25 Banda prop.: 0–14 pH... -
Página 96: Desinfección
AMI Codes-II TC Lista de programas y explicaciones 5.3.1.1 Desinfección 5.3.1.1.1 Cloro total 1 5.3.1.1.1.1 Alarma sup.: si el valor de medición supera el valor de la alarma superior, el relé de alarma se activa y se muestra E001 en la lista de mensajes. - Página 97 AMI Codes-II TC Lista de programas y explicaciones 5.3.1.1.3.35 Histéresis: el relé no conmuta en el rango de la histéresis. Esto evita posibles daños en los contactos de relé cuando el valor medido fluctúa alrededor del valor de la alarma.
-
Página 98: Retardo: Tiempo Que Se Retarda La Activación Del Relé De Alarma
AMI Codes-II TC Lista de programas y explicaciones 5.3.1.4.35 Histéresis: el relé no conmuta en el rango de la histéresis. Esto evita posibles daños en los contactos de relé cuando el valor medido fluctúa alrededor del valor de la alarma. - Página 99 AMI Codes-II TC Lista de programas y explicaciones 5.3.2.300 Valor consigna: si el valor medido supera o queda por debajo del va- lor de consigna, se activa el relé. Parámetro Rango Cloro total 1 0–20 ppm Cloro total 2 0–20 ppm Dicl.
- Página 100 AMI Codes-II TC Lista de programas y explicaciones 5.3.2.32 Configuración: seleccionar el actuador respectivo: Prop. al tiempo Frecuencia Electroválvula 5.3.2.32.1 Actuador = Prop. al tiempo Las válvulas de solenoide y las bombas peristálticas son ejemplos de dispositivos de medición controlados proporcionalmente al tiempo.
- Página 101 AMI Codes-II TC Lista de programas y explicaciones 5.3.2.1 Función = Temporizador El contacto de salida se activa repetidamente dependiendo del hora- rio programado. 5.3.2.24 Modo: modo de funcionamiento (intervalo, diario, semanal) 5.3.2.24 Intervalo 5.3.2.340 Intervalo: el intervalo de limpieza puede programarse dentro de un rango comprendido entre 1 –1440 min...
- Página 102 AMI Codes-II TC Lista de programas y explicaciones 5 Pulsar [Enter] para ajustar los segundos. 6 Ajustar los segundos con las teclas [ ] o [ Rango: 00:00:00–23:59:59 5.3.2.44 Tiempo ejecución: ver Intervalo 5.3.2.54 Retardo: ver Intervalo 5.3.2.6 Salidas analógicas: ver Intervalo 5.3.2.7...
-
Página 103: Activo: Definir Cuándo La Entrada Digital Debe Estar Activa
AMI Codes-II TC Lista de programas y explicaciones 5.3.4.1 Activo: definir cuándo la entrada digital debe estar activa: la medición se interrumpe durante el tiempo que la entrada digital está activa. La entrada no está nunca activada. La entrada digital está activa cuando el relé de Si cerrado: entrada está... - Página 104 Cada menú puede estar protegido mediante una contraseña diferente. Si se olvidan las contraseñas, ponerse en contacto con el represen- tante de SWAN más cercano. 5.4.5 ID muestra: identificar el valor de referencia con cualquier texto significativo, como el número KKS.
- Página 105 AMI Codes-II TC Lista de programas y explicaciones 5.5 Interfaz Seleccionar uno de los siguientes protocolos de comunicación. Dependiendo de la selección, deben definirse parámetros diferentes. 5.5.1 Protocolo: Profibus 5.5.20 Dirección: Rango: 0–126 5.5.30 Nº ID: Rango: analizador; fabricante; multivariable 5.5.40...
-
Página 106: Hojas De Datos Materiales De Seguridad
AMI Codes-II TC Hojas de Datos Materiales de Seguridad Hojas de Datos Materiales de Seguridad 10.1. Reactivos A-85.410.120 No. de catálogo: OXYCON ON-LINE DPD Nombre del producto: A-85.410.120 No. de catálogo: OXYCON ON-LINE Buffer Nombre del producto: A-85.419.200 No. de catálogo:... -
Página 107: Valores Por Defecto
AMI Codes-II TC Valores por defecto Valores por defecto Aviso: El parámetro "Limpieza" será visualizado solamente cuando un módulo de limpieza <opcional> esté conectado al AMI Codes II. Los parámetros pH y Temperatura serán visualizados solamente cuando el módulo de pH <opcional> esté instalado. - Página 108 AMI Codes-II TC Valores por defecto Relé de alarma Desinfección.: Cloro total 1, Alarma sup: ..........20.00 ppm Cloro total 1, Alarma inf: ............0.00 ppm Cloro total 1, Histéresis: ............0.10 ppm Cloro total 1, Retardo: ..............5 s Cloro total 2, Alarma high: ..........20.00 ppm Cloro total 2, Alarma low:.............
- Página 109 AMI Codes-II TC Valores por defecto Parámetro: ..............Dichl. calc.1 Configuración: Actuador: ..........Frecuencia Configuración: Frecuencia pulso:........120/min Configuración: Control Parámetros: Valor consigna: ..20.00 ppm Configuración: Control Parámetros: Banda prop.: ... 0.10 ppm Parámetro: ..............Temperatura Configuración: Actuador: ..........Frecuencia Configuración: Frecuencia pulso:........120/min Configuración: Control Parámetros: Valor consigna: .....
- Página 110 AMI Codes-II TC Valores por defecto Salidas analógicas:............continuar Relé/control: ..............continuar Entrada digital: Activo................si cerrado Salidas analógicas.............. sostener Salidas/regulador:..............detener Error....................no Retardo..................10 s Varios Idioma:..................Ingles Conf. fabrica: ................no Cargar programa: ................. no Contraseña: ............ por todo modos 0000 ID prueba:.................- - - - - - - -...
-
Página 111: Index
AMI Codes-II TC Index Index ..Alarma Grosores de los cables ..caudal muestra .... - Página 112 AMI Codes-II TC Index ....Proceso DES Salidas analógicas .....
-
Página 113: Notas
AMI Codes-II TC Notas Notas A-96.250.633 / 191120... - Página 114 A-96.250.633 / 191120 Productos Swan - Instrumentos analíticos para: Swan está representada en todo el mundo por compañías subsidiarias y distribuidores y coopera con representantes independientes en todo el mundo. Para información de contacto, por favor, escanee el código QR.
