2 CÁLCULO DE CALIBRACIONES
Características: Los cuatro gráficos siguientes muestran las curvas para cada uno de los valores seleccionados de
K y la Restricción de Tensión. La curva para cualquier combinación de K y Restricción de Tensión puede
determinarse con el algoritmo antes mencionado.
Esta función debe fijarse en coordinación con los relés de protección del sistema de energía utilizado en la estación
generadora. Además, la calibración PICKUP debe estar dentro de un margen seguro por encima de la carga
máxima esperada de la máquina. Ver la Sección 2.3.19: ENERGIZACIÓN ACCIDENTAL AE en la página 2-37 para
obtener más detalles referidos a la Calibración de PICKUP 51V.
Para el sistema generador de muestra,
fijar PICKUP= 1,75 x corriente de carga nominal del generador
= 1,75 x 4,25 A
= 7,5 A secundaria
La calibración 1004: TIME FAC (K) debe seleccionarse de modo que respalde a los relés en las líneas de
transmisión fuera de la estación generadora. Debido a que la información sobre los relés de línea no se conoce, fijar
TIME FAC de modo tal que el tiempo de operación de 51V para una falla trifásica en el lado alto del GSU sea de
alrededor de 0,75 segundos. Para simplificar, la contribución del sistema de energía a la falla no se considera en
los siguientes cálculos.

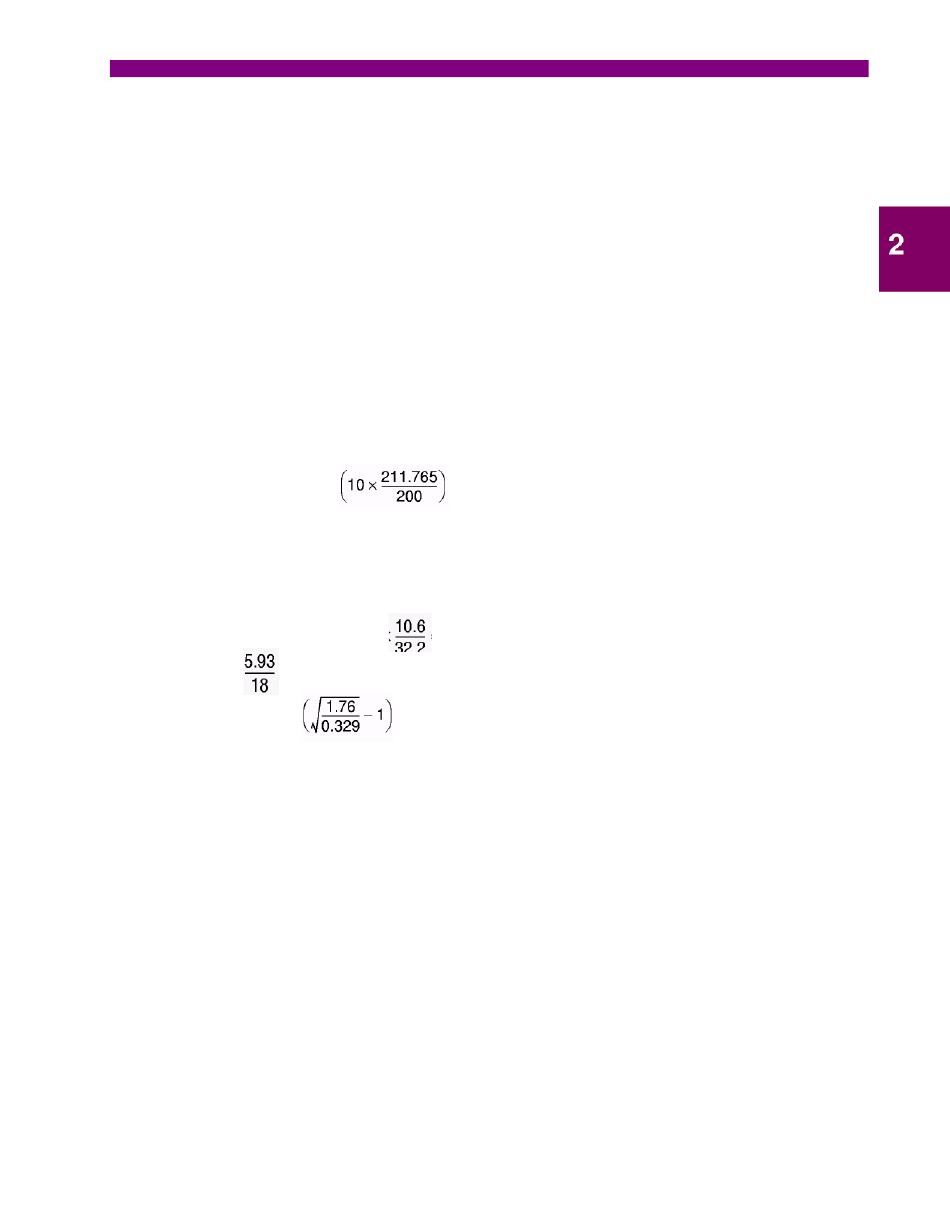

Impedancia a la falla = 21,6 +
Contribución del generador = 4.25 / 0.322 = 13.2 A secundario
Múltiplo de CAPTACIÓN = 13,2 / 7,5 = 1,76
Tensión terminal del generador = 18 >
% restricción = x100 = 32,9%
TIME FAC (K) = 0,75 x
fijar TIME FAC = 1,0
GE Power Management
2.3 CALIBRACION DE LAS FUNCIONES DE PROTECCIÓN
= 21,6 + 10,6 = 32,2% en la base de la máquina
= 5,93 kV
= 0,985 o mayor
