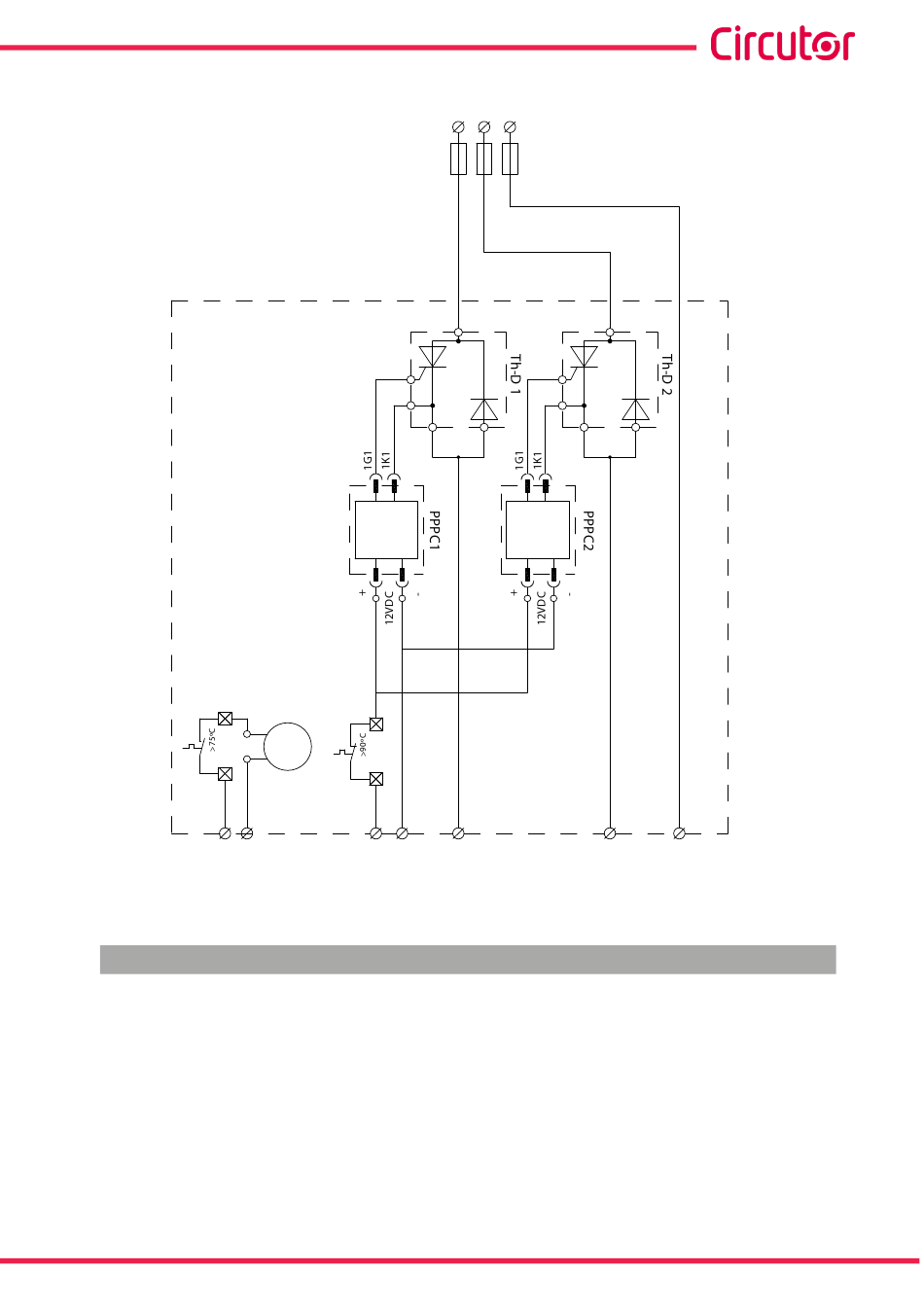

Figura 3: Esquema básico de conexión de la CPC4 al bloque de potencia.
2.3.- BLOQUE DE POTENCIA
El bloque de potencia de un equipo OPTIM FRES/FRE consta de una protección del paso
(interruptor magnetotérmico tripolar para los modelos OPTIM FRES, y fusible NH-00 en cada
fase para los modelos OPTIM FRE), dos semiconductores semiconductor-diodo, controlados
por una placa CPC4, y montados sobre un radiador que equipa, además, un ventilador, una
reactancia trifásica de filtrado y uno o varios condensadores trifásicos cilíndricos, de acuerdo a
la potencia y tensión del escalón.
Una descripción con más detalle puede verse en los esquemas unifilares del apartado
QUEMAS ELÉCTRICOS ESTÁNDAR"
Manual de Instrucciones
Alimentación Potencia
U1
5
4
2
U2
PLACA
CONTROL
CPC4
11
M
VENT.
12
Señal Control
Salida Regulador
12 Vc.c.
.
L1
L2
L3
(*) Magnetotérmico en
vez de Fusibles en
los modelos OPTIM FRES
V1
1
1
5
4
3
2
V2
PLACA
CONTROL
CPC4
U2
V2
Conexión a Reactancia Trifásica
3
W2
