4 Installazione
C
B

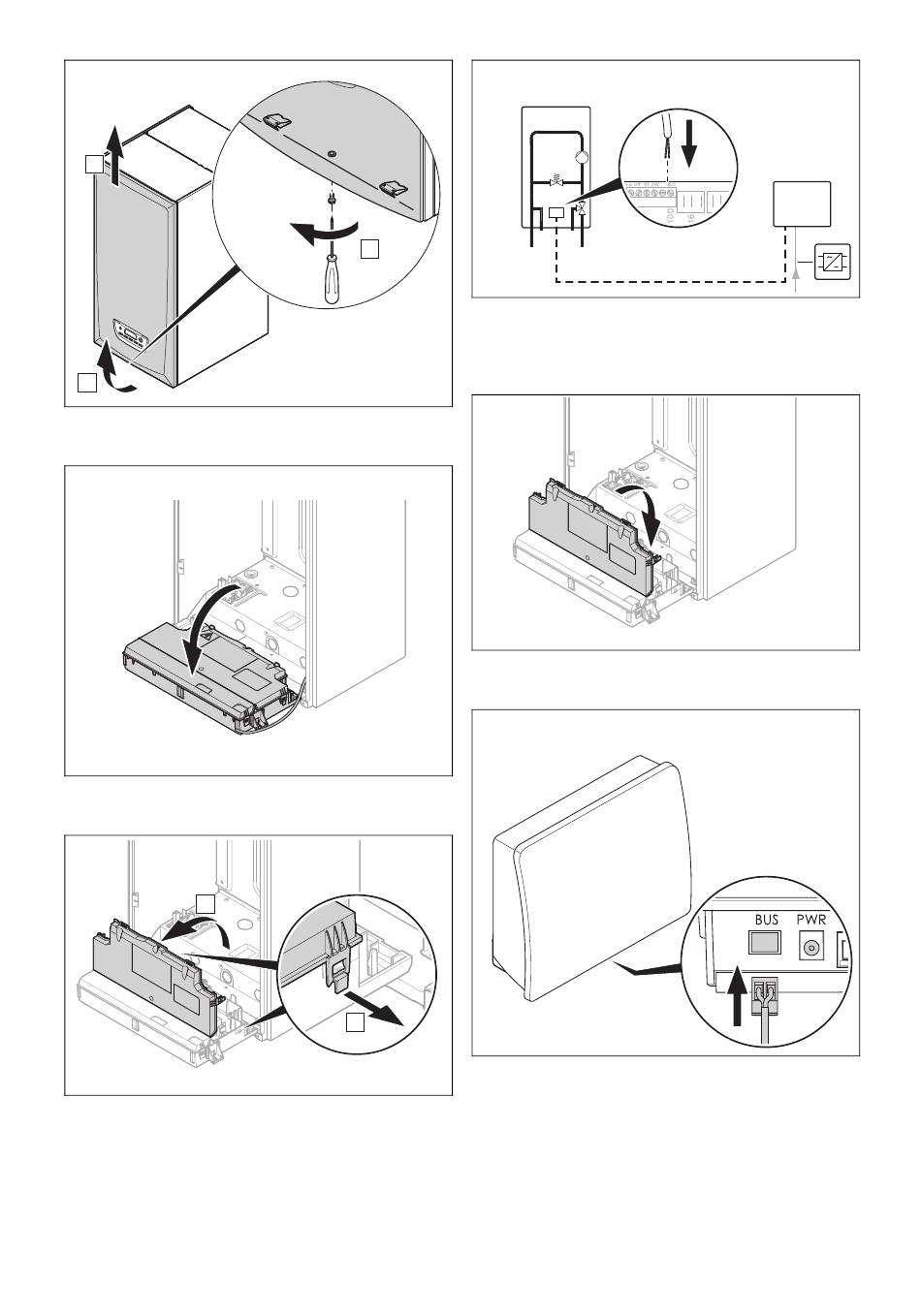

4. Rimuovere il rivestimento frontale dell'apparecchio di
riscaldamento con le operazioni (A), (B) e (C).
5. Ribaltare verso il basso l'alloggiamento della scheda
comando dell'apparecchio di riscaldamento.
B
6. Aprire l'alloggiamento della scheda comando nei punti
previsti a tal fine (A).
7. Aprire il coperchio dell'alloggiamento della scheda co-
mando verso di sé (B).
24
A
8. Collegare il cavo eBUS all'elettronica dell'apparecchio
di riscaldamento.
9. Estrarre il cavo eBUS con l'ausilio dei passacavi dall'ap-
parecchio di riscaldamento.
10. Chiudere il coperchio dell'alloggiamento della scheda
comando fino a farlo scattare percettibilmente in sede.
A
11. Innestare il connettore del cavo eBUS nella presa del-
l'unità di comunicazione prevista a tal fine.
Opt TL Pump
B.off RT BUS
eBUS
Istruzioni per l'uso e l'installazione 0020257204_00
