Manuales relacionados para ADJ ELEMENT ST HEX
Resumen de contenidos para ADJ ELEMENT ST HEX

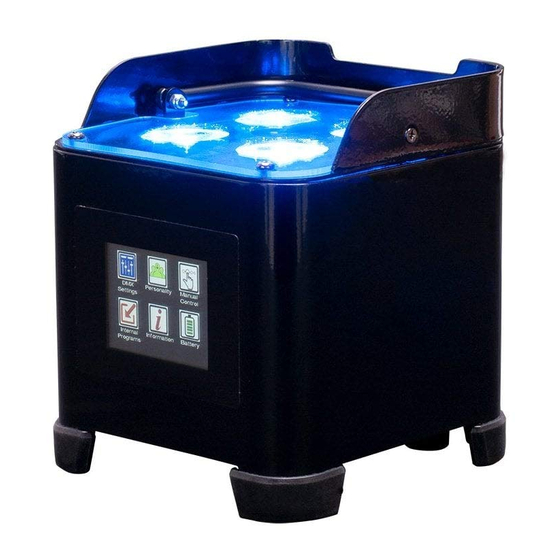

- Página 1 ELEMENT ST HEX Instrucciones de usuario USA# ELE457 1226100379 UPC# 818651027853 ITF-14# 10818651027850...
-
Página 2: Versión Del Documento
/ o mejoras adicionales del producto, una versión actualizada de este documento puede estar disponible en línea. Visite www.adj.com para obtener la última revisión / actualización de este manual antes de comenzar la instalación y / o programación. -
Página 3: Tabla De Contenido
UC IR y control Airstream Tabla de curva de atenuación Trazos dimensionales I Ajustes de ángulo de inclinación Solución de problemas I Limpieza Límite de Garantía (Solo E.U). Especificaciones técnicas ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 2... -
Página 4: Introducción
LED par recargable alimentado por batería de litio, DMX inteligente, con el transmisor WiFly de ADJ con DMX inalámbrico incorporado. El control WiFly y la energía de la batería le brindan la libertad de configurar su unidad donde lo desee sin las restricciones de energía o cableado DMX. -
Página 5: Características
Element ST Hex Registro de Garantía El ADJ Element ST Hex cuenta con un límite de garantía de 2 años. Por favor complete la tarjeta garantía adjunta para validar su compra. Todos los artículos de servicio devueltos, ya sea que estén en garantía o no, deben ser con flete prepagado y acompañar un número de autorización de... -
Página 6: Guías De Seguridad
B. El equipo no parece funcionar normalmente o muestra un cambio marcado en su rendimiento. C. El equipo se ha caído y / o ha sido sometido a un manejo extremo. ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 5... -
Página 7: Precauciones De Seguridad
OJOS, TRASTORNOS DE LA EXPOSICIÓN A LA LUZ SOLAR, O LAS PERSONAS QUE USAN MEDICAMENTOS FOTOSENSIBLES, PUEDEN RECIBIR MOLESTOS SI SE EXPONEN A LA LUZ ULTRAVIOLETA (UV) EMISADA POR ESTE EQUIPO. ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 6... -
Página 8: Precauciones De Batería
3.6 Reemplazo de batería Para el reemplazo de batería contacte a soporte de ADJ (800) 322-6337. México: +52 (728) 282-7070 3.7 No utilice una batería dañada La batería podría dañarse durante el envío a causa de una descarga. Si la batería se encuentra dañada, incluidos daños de la carcasa de plástico de la batería, deformación del paquete de la... -
Página 9: Estado De Batería Y Carga
Nota: Al desconectar el equipo de la carga y luego aplicar corriente a través de la batería, habrá una caída de carga mínima. Para una carga rápida, gire el INTERRUPTOR DE CORRIENTE a “ON” y el ajuste de CARGA a “OFF”. ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 8... -
Página 10: Vista
NOTA: Utilice únicamente el adaptador de corriente que se incluye con el equipo. 4. Interruptor Power On/Off: Este interruptor se usa para apagar/encender el equipo. ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 9... -
Página 11: Orificio De Abrazadera De Montaje
La equipo viene con un orificio de montaje roscado para usar con la instalación de abrazadera. Atornille una abrazadera mediante un tornillo M10 en el inserto ubicado en la parte posterior del equipo. ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 10... -
Página 12: Direccionamiento Dmx
En el caso del ADJ Element ST Hex, cuando esté en el modo de 6 canales, debe establecer la dirección DMX inicial del primer equipo en 1, la segunda unidad en 7 (6 + 1), la tercera unidad en 13 (7 + 6), y así. -
Página 13: Modos Dmx
MODO DE ATENUACION RGBWA+UV 000-051 052-102 MODO MACRO COLOR 103-153 MODO CAMBIO DE COLOR 154-204 MODO DE DESVANECIMIENTO DE COLOR 205-255 MODO DE ACTIVACIÓN POR SONIDO ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 12... - Página 14 192-207 MODO DE ACTIVACIÓN POR SONIDO 13 208-223 MODO DE ACTIVACIÓN POR SONIDO 14 224-239 MODO DE ACTIVACIÓN POR SONIDO 15 240-255 MODO DE ACTIVACIÓN POR SONIDO 16 ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 13...
-
Página 15: Tabla Macro De Color
164-167=W+A+UV 228-231=R+G+B+W+A 40-43=R+A 104-107=R+B+W 168-171=R+G+B+W 232-235=R+G+B+W+UV 44-47=R+UV 108-111=R+B+A 172-175=R+G+B+A 236-239=R+G+B+A+UV 48-51=G+B 112-115=R+B+UV 176-179=R+G+B+UV 240-243=R+G+W+A+UV 52-55=G+W 116-119=R+W+A 180-183=R+G+W+A 244-247=R+B+W+A=UV 56-59=G+A 120-123=R+W+UV 184-187=R+G+W+UV 248-251=G+B+W+A+UV 60-63=G+UV 124-127=R+A+UV 188-191=R+G+A+UV 252-255=R+G+B+W+A+UV ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 14... -
Página 16: Menú Del Sistema
Puede salir del menú principal en cualquier momento sin hacer ningún ajuste presionando el botón “Back / Exit”. PERSONALITY MANUAL SETTINGS CONTROL INTERNAL INFORMATION BATTERY PROGRAMS MAIN MENU SCREEN SUBMENU SCREEN BACK/EXIT DOWN ENTER ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 15... -
Página 17: System Menu
Current Life XXX% Current Battery Life Operation Mode Standard 4 / Saver 6 / Saver 8 Current Battery Mode BATTERY ON / OFF Load Switch Activate/Deactivate Output ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 16... - Página 18 - LED TEMPERATURE - Este submenú permite revisar la temperatura actual de LED. - SOFTWARE VERSION - Este submenú le permite revisar la versión actual de Software. ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 17...
-
Página 19: Ajuste Wifly Primario-Secundario
Element ST Hex Ajuste WiFly Este equipo puede ser controlado por WiFly. Su controlador DMX debe ser conectado al transmisor ADJ WiFly para usar esta función. Podrá comonicarse por cerca de 2500 pies/760 metros (línea de visión abierta). 1. Siga el diagrama del menú... - Página 20 SHOW 0 - Este botón es usado con los botones de número para seleccionar el color en el modo macro color o modo de programa interno. ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 19...
-
Página 21: Tabla De Curva De Atenuación
Tiempo restante (ms) Estándar (predeterminado) Escenario 1100 1540 1660 1180 1520 1860 1940 Arquitectónico 1380 1730 2040 2120 Teatro 1580 1940 2230 2280 Escenario 2 1100 1660 ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 20... -
Página 22: Trazos Dimensionales
NOTA: No deslice la pata más allá del último ajuste (séptimo nivel), debido a que la pata podría salirse del equipo. 90° 85° 81° 77° ADJ Products, LLC - www.adj.com - Element ST Hex 73° 69° 65° Manual de usuario pag 21... -
Página 23: Solución De Problemas I Limpieza
1. Asegúrese de que WiFly esté habilitado. 2. Verifique la configuración en “WiFly On with Power”. 3. Asegúrese de que la dirección inalámbrica Element ST Hex coincida con la dirección configurada en el transceptor inalámbrico. El equipo no responde al sonido: 1. -
Página 24: Límite De Garantía (Solo E.U)
C. Esta garantía es nula si el número de serie ha sido alterado o eliminado; si el producto se modifica de alguna manera que ADJ Products, LLC concluya, después de la inspección, afecta la confiabilidad del producto; si el producto ha sido reparado o mantenido por alguien que no sea la fábrica de ADJ Products, LLC, a menos que ADJ Products, LLC haya emitido una autorización previa por escrito al comprador;... -
Página 25: Especificaciones Técnicas
***Vea la página de garantía para más detalles Tome en cuenta: Las características e improvisaciones en el diseño de este manual están sujetas a cambios sin previo aviso. ADJ Products, LLC - www.adj.com - Element ST Hex Manual de usuario pag 24...
