FRANÇAIS

GICLEUR BERGONZO SANS AIGUILLE

Pour un fonctionnement au fioul utilisez des gicleurs modèle BER-
GONZO type B5 45° sans aiguille selon le réglage du débit de
puissance thermique maximal.

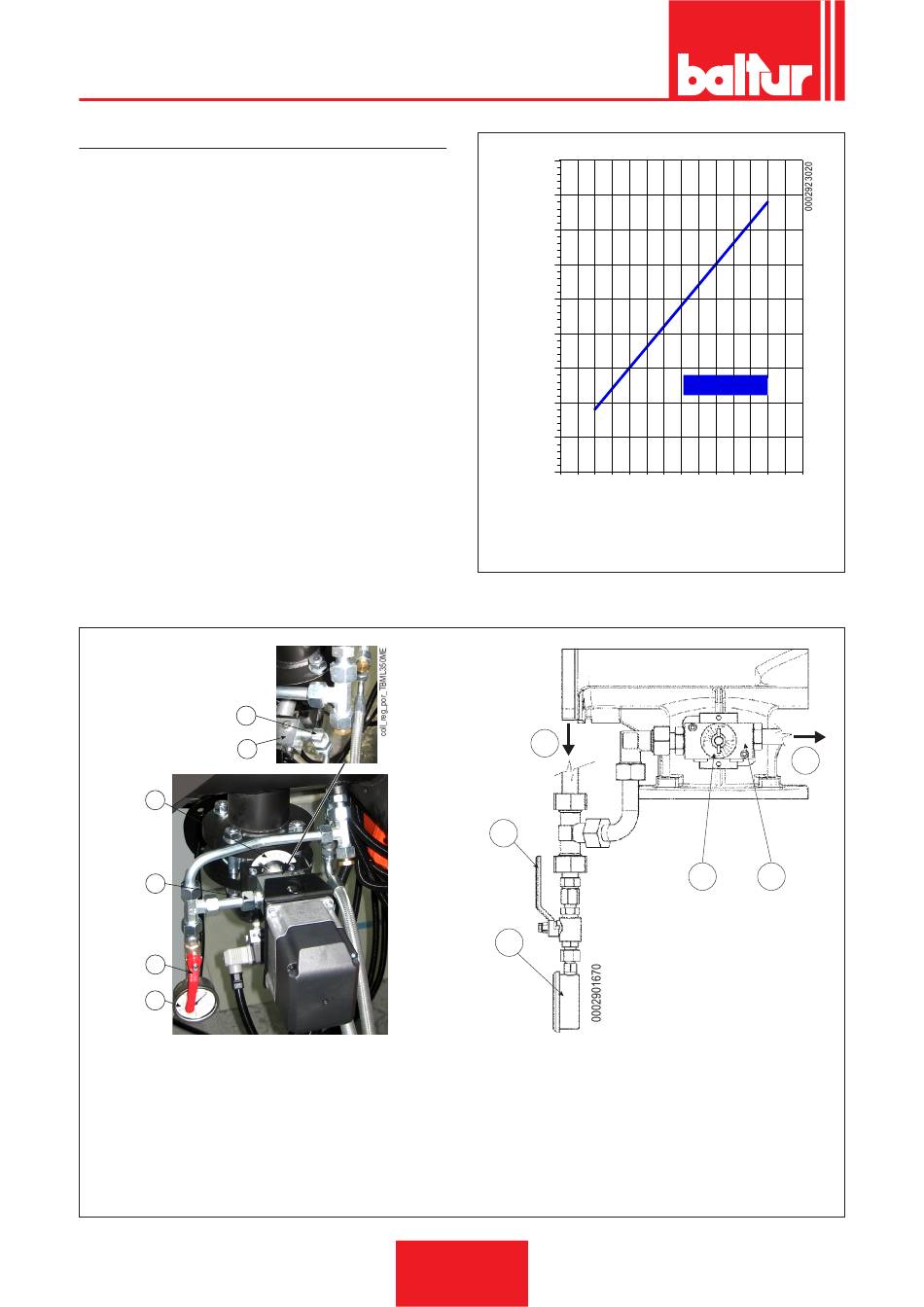

Les graphiques suivants illustrent les courbes de débit de com-
bustible aux gicleurs en fonction de la pression de retour.
Les courbes ont été obtenues pour une pression de réglage de la
pompe fioul de 20 à 25 - 30 bar.
Les courbes ont été obtenues en considérant une pression de
réglage de la pompe de fioul égale à 25 bar.
le graphique représente la courbe de débit de combustible distri-
bué par le gicleur en fonction de la pression de retour.
La valeur de la pression de retour doit être notée sur le mano-
mètre échelle 0-40 bar comme indiqué.
SCHÉMA DE CONNEXION RÉGULATEUR DE DÉBIT
6
5
4
1
2
3
1 Manomètre 0-40 bar pour mesurer la pression du retour du gicleur.
2 Robinet à sphère.
3 Indicateur rotation servomoteur.
4 Régulateur de débit combustible liquide.
5 Entrée combustible retour gicleur.
6 Sortie combustible liquide au retour pompe,_|r|_6: régulateur de débit fermé, débit maximum distribué par la buse._|r|_0: régulateur de débit
complètement ouvert, débit minimum distribué par la buse.
450
400
350
300
250
(Y)
200
150
100
50
0
6 7
(X) Pression retour gicleur (bar)
(Y) Débit de combustible liquide (kg/h)
1
2
3
20 / 44
0006160129_201802
Ugello 400 kg/h
8 9 10 11 12 13 14 15 16 17 18
(X)
4
19 20
6
5
