1998-2004 BMW R1150 GS/ADV

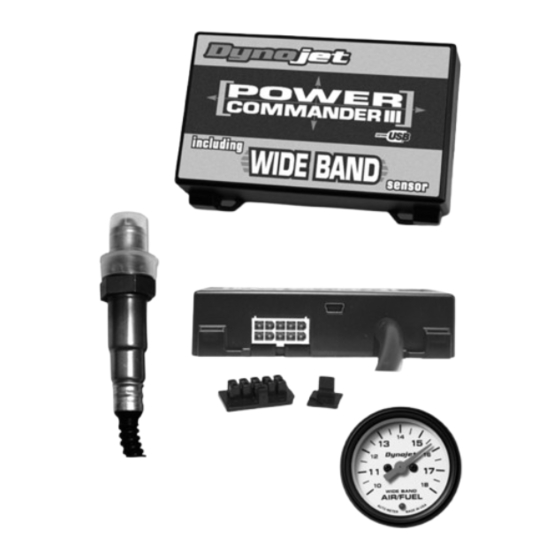

Lista de Componentes
1
Power Commander
1
Cable USB
1
CD-ROM
1
Manual de instrucciones
1
Adaptador de corriente
2
Adhesivos Power Commander
2
Adhesivos Dynojet
2
Cinta Velcro
1
Gamuza con alcohol
1
Sensor O2
5
Bandas de sujeción
Importante: el contacto debe
estar siempre apagado antes
de iniciar la instalación.
Consiga el software y los mapas
actualizados del Power Commander
descargándolos de nuestra web:
www.powercommander.com
POR FAVOR, LEA ATENTAMENTE TODAS LAS INSTRUCCIONES
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
i919-611sp
www.powercommander.com
Instrucciones de montaje
ANTES DE INICIAR LA INSTALACIÓN
Medidor
Opcional
BMW R1150 GS/ADV - PCIII USB - 1
Publicidad
Manuales relacionados para Dynojet Power Commander III
Resumen de contenidos para Dynojet Power Commander III
- Página 1 POR FAVOR, LEA ATENTAMENTE TODAS LAS INSTRUCCIONES ANTES DE INICIAR LA INSTALACIÓN Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com BMW R1150 GS/ADV - PCIII USB - 1 i919-611sp www.powercommander.com...
- Página 2 Sacar el sensor O2 de serie del tubo de escape (Fig. C). Sacar el sensor O2 Este sensor ya no se utilizará más. Instalar el Sensor Dynojet de Banda Ancha en el escape de serie. Hacer pasar el mazo de cables hacia el lateral izquierdo de la moto.
- Página 3 Pasar el conector cuadrado de 6 clavijas por detrás del túnel de admisión y conectarlo al Sensor Dynojet de Banda Ancha (Fig. D). Conectar al Sacar el tornillo de la cubierta del estárter Sensor O2 de manera que la conexión se pueda...
- Página 4 Desconectar el mazo de cables de serie del inyector derecho (Fig. G). Desconectar Conectar el mazo de cables del PCIII en línea con el inyector de serie y el mazo de cables (Fig. H). Alinear los conectores de la forma que se ha descrito en el punto 13.
- Página 5 Nota: El conector blanco de 4 clavijas del mazo de cables del PCIII sirve para conectar un medidor aire/gasolina opcional Dynojet: Medidor fondo blanco: 76950409 Medidor fondo negro: 76950408 BMW R1150 GS/ADV - PCIII USB - 5 i919-611sp www.powercommander.com...
