COLLEGAMENTO CAVO D'ALIMENTAZIONE
Per collegare il cavo di alimentazione alla morsettiera, procedere come segue:
•

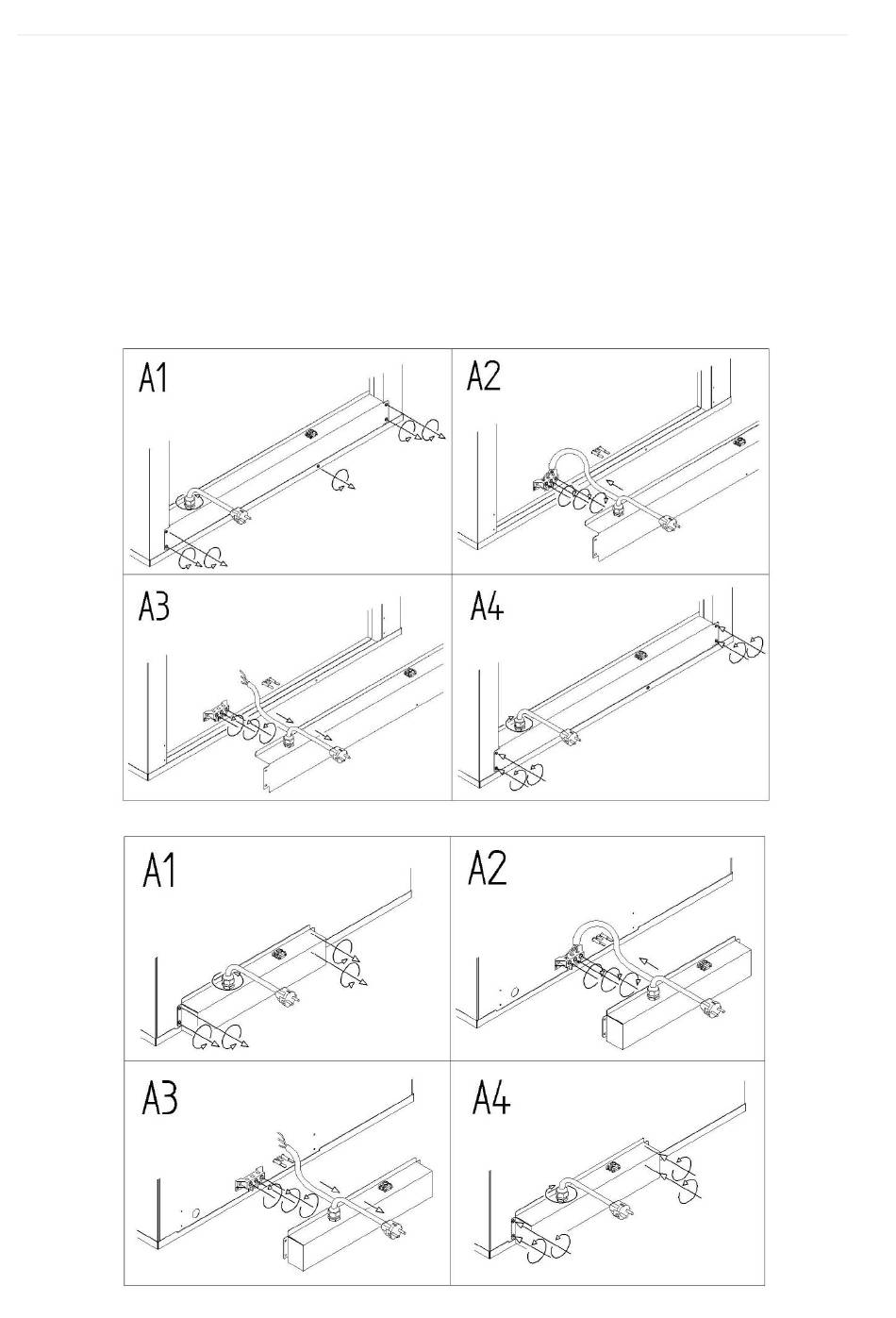

( A1 ) Allentare il tappo del pressa/passa cavo e aprire la parte inferiore del retro
dell'apparecchio svitando le viti.
•
( A2 ) Far passare il nuovo cavo di alimentazione attraverso il pressa/passa cavo.
•
( A3 ) Collegare i conduttori del nuovo cavo alla morsettiera seguendo lo schema di
collegamento che si trova sull'etichetta situata nella parete posteriore del retro dell'
apparecchio. Effettuare solo il collegamento indicato inserendo i cavi sotto la vite, nel senso di
avvitamento, in modo che serrando la vite, i conduttori del cavo siano strettamente fissati.
Nell'etichetta viene indicato quale tipo di cavo utilizzare e le sezioni in
( A4 ) Richiudere la parte inferiore del retro dell'apparecchio avvitando le viti e
•
bloccare il cavo fissando il tappo del pressa/passa cavo.
------------------------------------------------------------------------------------------------------------------------------
I t a l i a n o | 5
dei suoi conduttori.
mm²
