Interroll DriveControl 20 / DriveControl 54
Montaje e instalación

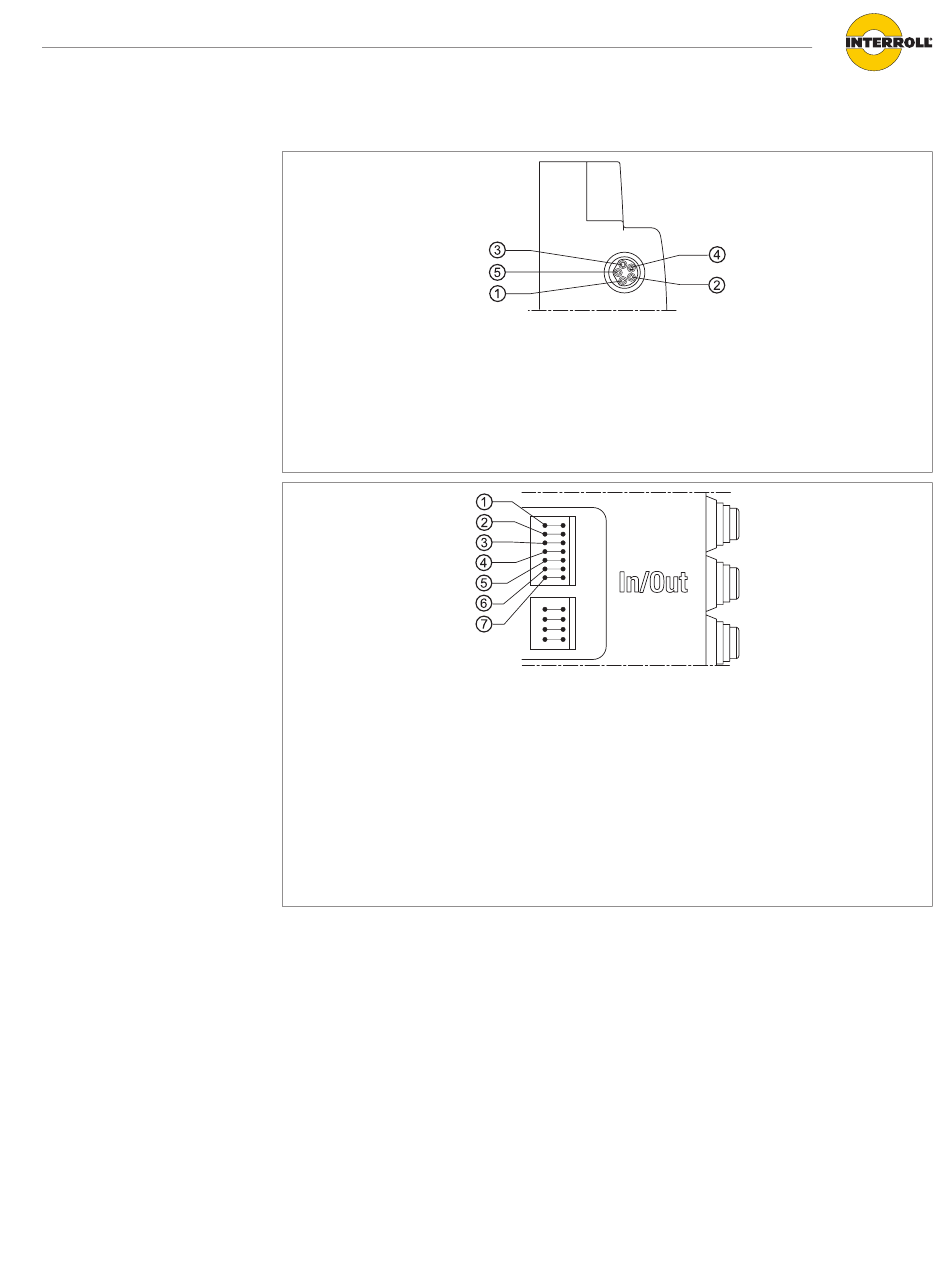

Conexión RollerDrive: encaje a presión de 8 mm, 5 polos, asignación de contactos según la norma
DIN EN 61076-2
1 +24 V DC
2 Salida sentido de rotación
3 Masa
Conexión entradas/salidas
1 COMMON GND (masa de señal común) 5
2 24 V EXT (fuente de alimentación para
señal ERROR)
3 ERROR (salida de error)
4 DIR (sentido de rotación)
4 Entrada error
5 Salida velocidad
SPEED C (entrada para ajuste de
velocidad)
6 SPEED B (entrada para ajuste de
velocidad)
7 SPEED A (entrada para ajuste de
velocidad)
