PL
Układ tłoczący TP1044S5XXXXXXXX jest dostarczony w pełnym
zestawie. Należy wyjąć urządzenie ze skrzyni i umieścić je na pozi-
omej powierzchni. W razie potrzeby zamontować wąż doprowadza-
nia materiału i urządzenie dozujące.
Poniższa procedura umożliwia pompowanie ciężkich, kleistych
materiałów bezpośrednio z 5-galonowej beczki, w której były
INSTRUKCJE UŻYTKOWANIA/PROCEDURA POCZĄTKOWEJ KALIBRACJI
NIE ZBLIŻAĆ SIĘ DO PODNOŚNIKA podczas
WAARSCHUWING
jego podnoszenia i opuszczania. Zapoznać się z ostrzeżeniami
zamieszczonymi na stronie 3 instrukcji obsługi podnośnika dwu-
kolumnowego/tłoka RM052S-C.

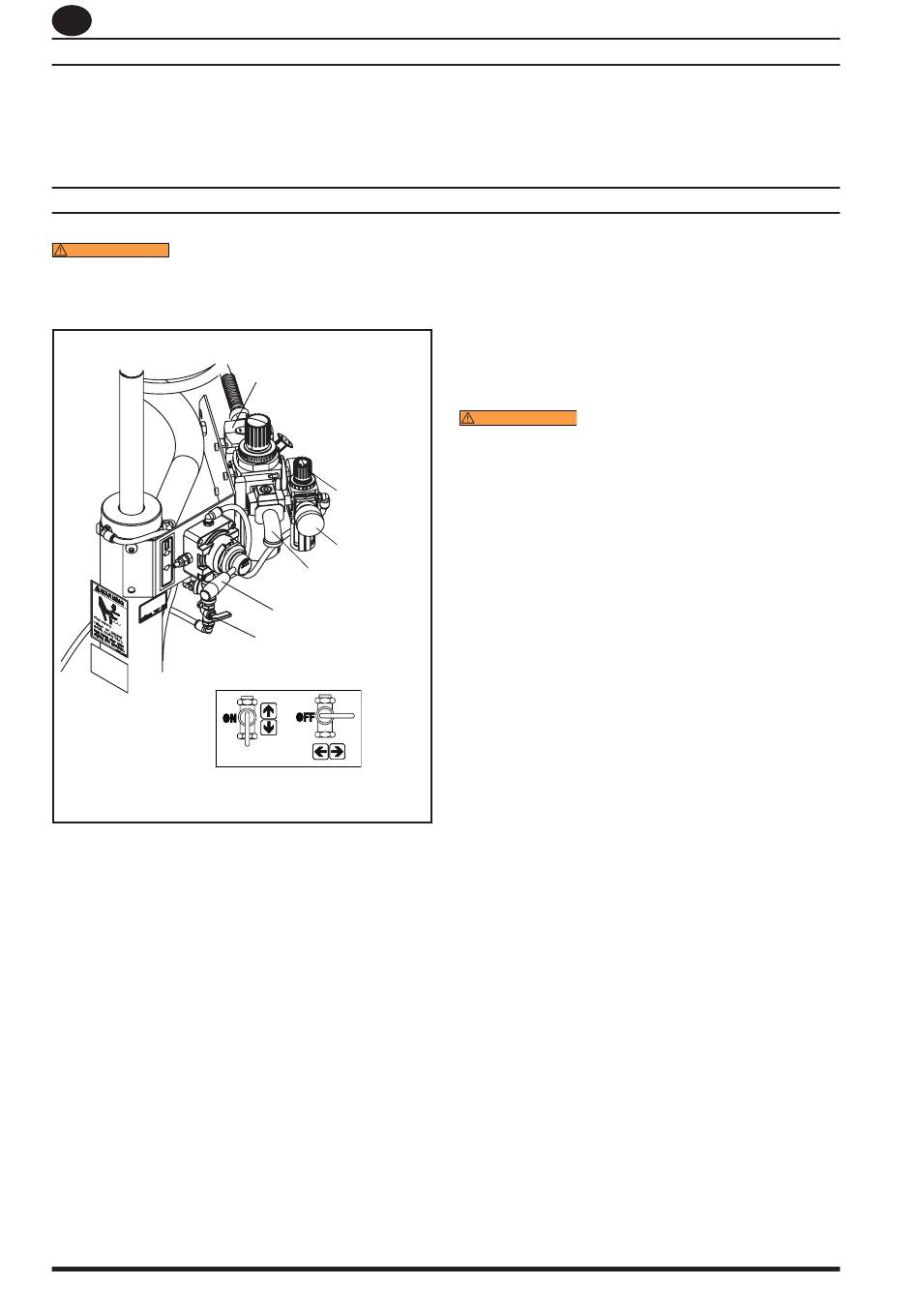

ELEMENTY STERUJĄCE DOPROWADZANIEM POWIETRZA
Rysunek 2
ABY PODNIEŚĆ PODNOŚNIK (PIERWSZY RAZ):
1.
Pamiętać o zachowaniu wspomnianej powyżej odległości
między pompą a beczką. W obszarze przemieszczania się
podnośnika nie mogą znajdować się żadne obiekty. Patrz
również rozdział „Użytkowanie i środki bezpieczeństwa" na stro-
nie 3 instrukcji obsługi podnośnika dwukolumnowego/tłoka
RM052S-Cl.
2.
Podłączyć przewód doprowadzania powietrza (100 funtów na
cal kwadratowy maks) do wlotu powietrza. Ustawić ciśnienie
powietrza w regulatorze ciśnienia podnośnika/tłoka (obrócić
pokrętło w prawo) na wartość mieszczącą się w zakresie od 30
- 40 funtów na cal kwadratowy (2,1 - 2,8 bara).
3.
Przemieścić dźwignię zaworu sterującego do położenia podniesienia.
4.
Podnieść podnośnik/tłok na wysokość umożliwiającą ustawie-
nie beczki. Zatrzymać podnośnik przemieszczający się do góry,
ustawiając dźwignię zaworu sterującego w położeniu neutral-
nym (środkowym).
5.
Gdy zespół podnośnika/tłoka i pompy znajdzie się w górnym
położeniu, na środku platformy podnośnika/tłoka ustawić
otwartą beczkę. Następnie unieruchomić ją w prowadnicach
beczki, w razie potrzeby dostosowując ustawienie.
50
MONTAŻ
INSTRUKCJE UŻYTKOWANIA
Zawór doprowadzający powi-
etrze do pompy
Regulator/fi ltr
powietrza tłoka
Wskaźnik
Wlot powietrza (1/4 - 18 N.P.T.)
Dźwignia sterująca
Płyta dociskowa
Zawór doprowadzający powietrze
pierwotnie przechowywane, zapobiegając powstaniu pęcherzy
powietrza czy nadmiernym stratom materiału. Płyta dociskowa,
przemieszczając się stopniowo w dół do wnętrza beczki, zarówno
zapobiega przedostaniu się powietrza z zewnątrz, jak i powoduje
czyszczenie oraz wycieranie danego obszaru.
6.
Nasmarować uszczelkę samooczyszczającą dolnej płyty docis-
kowej. UWAGA: Użyty smar musi być dostosowany do rodzaju
dozowanego materiału. Dzięki temu materiał będzie równomi-
ernie wprowadzany do beczki. Zapobiegnie to również przywi-
eraniu substancji ulegających twardnieniu do uszczelki.
7.
Sprawdzić, czy zatyczkę odpowietrznika na płycie dociskowej
można łatwo wkręcić i wykręcić. Zaleca się nasmarowanie gwin-
tu zatyczki — zapobiegnie to ewentualnemu nagromadzeniu
się substancji w danym miejscu (Zobacz RM052S-C instrukcja
obsługi).
ABY OPUŚCIĆ PODNOŚNIK:
WAARSCHUWING
NIEBEZPIECZEŃSTWO PRZYGNIECENIA. Płyta
dociskowa może gwałtownie opaść, powodując obrażenia. Należy
uważać na ręce podczas dociskania płyty do beczki. Zapoznać się z
ostrzeżeniami zamieszczonymi na stronie 3 instrukcji obsługi
podnośnika dwukolumnowego/tłoka RM052S-C.
UWAGA: Należy pamiętać o wyjęciu zatyczki odpowietrznika
płyty dociskowej. Dzięki temu powietrze uwięzione między płytą
dociskową a materiałem może być odprowadzone na zewnątrz
przez odpowietrznik. Powietrze uwięzione między płytą dociskową
a beczką zostanie odprowadzone na zewnątrz.
UWAGA: Może dojść do krótkotrwałego zatrzymania się podnośnika
przez rozpoczęciem jego opadania. Będzie to spowodowane
koniecznością spadku ciśnienia powietrza wewnątrz powietrznika
przed rozpoczęciem tego działania.
1.
Przemieścić dźwignię zaworu sterującego do położenia opuszc-
zenia i opuścić pompę.
2.
Włożyć z powrotem zatyczkę odpowietrznika, gdy z otworu
odpowietrznika zacznie wyciekać materiał.
3.
Urządzenie jest gotowe do pracy. Otworzyć zawór zasilania
pompy powietrza. Wyregulować ciśnienie powietrza w filtrze
pompy/regulatorze (obrócić pokrętło regulatora pompy w
prawo), dopóki pompa nie rozpocznie pracy.
4.
Włączyć pistolet, aby zalać pompę materiałem.
ABY PODNIEŚĆ PODNOŚNIK (PIERWSZY RAZ):
1.
Ustawić ciśnienie zaworu powietrza płyty dociskowej na ok. 8
funtów na cal kwadratowy. NIE WOLNO DOPROWADZAĆ DO
NADMIERNEGO WZROSTU CIŚNIENIA W BECZCE, ponieważ może
to spowodować uszkodzenia. UWAGA: Powietrze z tego zaworu
jest przeprowadzane wyłącznie przy podniesionym urządzeniu.
2.
Przemieścić dźwignię zaworu sterującego do położenia opuszc-
zenia i opuścić pompę.
3.
Podnieść podnośnik/tłok na wysokość umożliwiającą ustawie-
nie beczki. Zatrzymać podnośnik przemieszczający się do góry,
ustawiając dźwignię zaworu sterującego w położeniu neutral-
nym (środkowym).
ABY WYMIENIĆ BECZKĘ:
UWAGA: Dźwignia zaworu sterującego musi znajdować się w
położeniu neutralnym.
1.
Wyjąć zużytą beczkę.
2.
Ustawić i wypośrodkować nową beczkę.
TP1044S5XXXXXXXX (pl)
