Para el manejo y la alimentación eléctrica existen tres paneles y un módulo de potencia. La ubi- cación de cada uno la encontrará en las instrucciones dadas por el fabricante. Panel 305 El Panel 305 sirve para conectar y vigilar a nivel central todas las funciones eléctricas que se ne- cesitan en el habitáculo. Panel 306 El Panel 306 está... -
Página 6: Los Paneles Y Sus Variantes
1.2.1 Los paneles y sus variantes Fig. 1 Vista de conjunto - Panel 305, 306 y panel de cockpit Leyenda (1) Panel 305 (2) Panel 306 (3) Panel de cockpit Introducción y sinopsis Versión 3.0... -
Página 7: El Módulo De Potencia
1.2.2 El módulo de potencia Fig. 2 Vista de conjunto - Módulo de potencia Leyenda (1) Ejemplo de fusible para baja intensidad La vista sinóptica, la función y los valores de todos los fusibles de baja intensidad se pueden con- sultar en la sección 2.4 "Vista sinóptica del módulo de potencia". -
Página 8: Elementos De Mando Del Panel 305

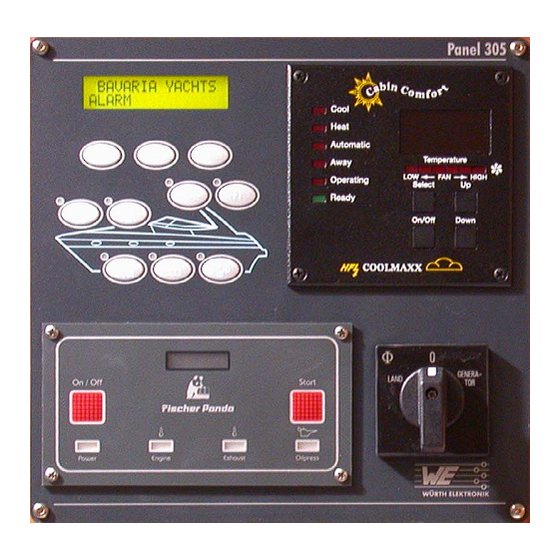

Elementos de mando del Panel 305 Fig. 3 Vista sinóptica del Panel 305 Leyenda (1) Pantalla (2) Teclas de desplazamiento y tecla Intro (3) Teclas de función (4) Manejo del generador (opcional) (5) Conmutador para generador con conexión (6) Manejo del climatizador (opcional) a tierra (opcional) El estado de las teclas de función y de iluminación se indica por medio del LED... -
Página 9: Descripción De Las Teclas De Función
1.3.1 Descripción de las teclas de función Tecla Descripción/Función Radio Con esta tecla se conecta y desconecta la alimentación eléctrica de la radio. Su estado queda memorizado cuando se corta el suministro eléctrico y se restablece al volver a conectarlo. En caso de avería, el LED amarillo parpadea hasta que se subsane el fallo. -
Página 10: Manejo Del Climatizador (Opcional)
En caso de alarma, ésta aparece indicada en la pantalla. Para más detalles, ver la sección 1.3.5.1. Al conectar el interruptor principal, se muestra en pantalla el mensaje inicial: · · · BAVARIA YACHTS Introducción y sinopsis Versión 3.0... - Página 11 Con ayuda de las teclas de desplazamiento y la tecla Intro se pueden ver los datos marcados pre- viamente y seleccionar los diferentes menús. Tecla Descripción/Función Tecla de desplazamiento hacia arriba Permite desplazarse en el menú hacia arriba. Tecla de desplazamiento hacia abajo Permite desplazarse en el menú...
-
Página 12: Guía Del Menú
Teclas de desplazamiento Cuando aparece el símbolo de un enchufe en la pantalla , es para Tecla Intro indicar que la batería se está cargando . Fig. 4 Guía del menú en el Panel 305 Introducción y sinopsis Versión 3.0... -
Página 13: Indicación De Alarma
Además, ésta se indica en pantalla por medio de un signo de exclamación que parpadea junto a la barra. Para confirmar la alarma, es necesario oprimir la tecla Intro durante 2 segundos. Tecla Intro BAVARIA YACHTS AGUA DULCE ALARMA ÆÆÆÆÆÆÆÆÆÆ! 0%... -
Página 14: Vista Sinóptica Del Panel 306
Vista sinóptica del Panel 306 El Panel 306 está destinado para el suministro eléctrico de los dispositivos de 230 V con conexión de tierra. ADVERTENCIA Es imprescindible respetar el consumo de corriente y de potencia máximo admisible – Todos los consumidores juntos no deben consumir más de 3.600 vatios de potencia ni 16 amperios de corriente. -
Página 15: Símbolos De Advertencia Del Panel 306
Descripción Advertencia de fuego y calor – El Panel 305/306 tiene que estar protegido contra el fuego y el calor. Leer el manual de instrucciones – El usuario debe leer la información dada en el presente manual de ins- trucciones. -
Página 16: Elementos De Mando Del Panel De Cockpit
Elementos de mando del Panel de cockpit Fig. 7 Vista sinóptica - Panel de cockpit Leyenda (1) Teclas de función (2) Manejo del cabrestante (3) Reserva (4) Manejo de la escotilla corrediza (5) Manejo de la tapa del compartimento del motor El estado de las teclas de función y de iluminación se indica por medio del LED correspondiente.1... -
Página 17: Descripción De Las Teclas De Función
1.5.1 Descripción de las teclas de función Tecla Descripción/Función Bocina Con esta tecla se activa y desactiva la bocina. La bocina permanece activada hasta que se suelta la tecla. Luz del ancla Con esta tecla se activa y desactiva la luz del ancla. Su estado queda memorizado cuando se corta el suministro eléctrico y se restablece al volver a conectarlo. - Página 18 Tecla Descripción/Función Luces de la cabina Con esta tecla se activan y desactivan las luces de la cabina. Su estado queda memorizado cuando se corta el suministro eléctrico y se restablece al volver a conectarlo. Ventilador del compartimento del motor Con esta tecla se activa y desactiva el ventilador del compartimento del motor.
-
Página 19: Manejo Del Cabrestante
Tecla Descripción/Función Iluminación del compartimento del motor (sólo en los modelos BMB 38 S/HT y BMB 42 S/HT) Con esta tecla se activa y desactiva la iluminación del compartimento del motor. Su estado queda memorizado cuando se corta el suministro eléctrico y se restablece al volver a conectarlo. -
Página 20: Manejo De La Escotilla Corrediza
1.5.3 Manejo de la escotilla corrediza ATENCIÓN ¡Peligro de quedar atrapado al accionar las escotillas corredizas eléctricas (p. ej. tapa del com- partimento del motor; techo duro)! Tecla Descripción/Función Abrir/cerrar escotilla Con las teclas de fecha se abre y se cierra la escotilla corrediza. 1.5.4 Manejo de la tapa del compartimento del motor ATENCIÓN... -
Página 21: Conexiones Eléctricas
– Las mediciones y los trabajos de mantenimiento y reparación que se tengan que realizar en el Panel 305/306 sólo pueden ser llevados a cabo por personal autorizado. – El manejo incorrecto del Panel 305/306 puede tener consecuencias mortales o causar lesio- nes físicas graves y daños materiales considerables. -
Página 22: Vista Sinóptica De La Parte Posterior Del Panel 305
Vista sinóptica de la parte posterior del Panel 305 Las conexiones del panel de mando 305 se encuentran en la parte posterior del mismo. La fijación puede variar en función del modelo de lancha. Suelte los 4 o 2 tornillos de fijación -esto depende del modelo- que están situados en la parte frontal y extraiga el panel de mando con sumo cuidado. -
Página 23: Asignación De Las Conexiones
2.2.1 Asignación de las conexiones [Pos. 1] Conexión con el módulo de potencia Cable Batería, +12 V Batería, polo negativo (GND CAN_LOW CAN_GND CAN_HIGH Clavija [Pos. 2] Conexión del cargador Cable Conexión LED del cargador COM/GND [Pos. 3] Conexión con 230V AC, panel 306 Cable Batería, +12 V Batería, polo negativo (GND) -
Página 24: Vista Sinóptica De La Parte Posterior Del Panel 306
Vista sinóptica de la parte posterior del Panel 306 PELIGRO El Panel 306 se alimenta con una tensión de red de 230 V~ ± 5 %, 50/60 Hz. – Es imprescindible respetar las normas de seguridad dadas en la sección „Normas de seguri- dad“... - Página 25 NOTA: El conductor de protección (PE) tiene que hacer contacto con el pin del medio. Desde Hasta Color Sección Cable Tensión Toma de corriente Borne Pos. 6 marrón/amar- 2,5 mm 220 V in conexión a tierra verde/azul Generador (opcional) Conmut. distribución marrón/amar- 2,5 mm 220 V in...
-
Página 26: Vista Sinóptica Del Módulo De Potencia
Vista sinóptica del módulo de potencia Dependiendo del modelo de lancha, ésta puede tener instalado un módulo de potencia u otro (variante a y variante b). En la variante b se han suprimido dos fusibles para baja intensidad y una conexión positiva. Conexiones eléctricas Versión 3.0... -
Página 27: Vista Sinóptica De Las Clavijas Del Módulo De Potencia - Variante "A
2.4.1 Vista sinóptica de las clavijas del módulo de potencia - Variante "a" Fig. 10 Vista sinóptica del módulo de potencia en la "variante a" - Ubicación de las clavijas Conexiones eléctricas Versión 3.0... - Página 28 (5) Clavija 8 pol. para consumidores no con- (6) Caja de relés - Cabrestante mutados (7) Conexión con el panel de mando 305 (8) Conexión con el panel de cockpit (9) Clavija masa 1 a 3 con distribución nega- tiva batería Conexiones eléctricas...
-
Página 29: Vista Sinóptica De Las Clavijas Del Módulo De Potencia - Variante "B
2.4.2 Vista sinóptica de las clavijas del módulo de potencia - Variante "b" Fig. 11 Vista sinóptica del módulo de potencia en la "variante b" - Ubicación de las clavijas Conexiones eléctricas Versión 3.0... -
Página 30: Asignación De Las Clavijas Del Módulo De Potencia (Variante "A" Y "B")
(5) Clavija 8 pol. para consumidores no con- (6) Caja de relés - Cabrestante mutados (7) Conexión con el panel de mando 305 (8) Conexión con el panel de cockpit (9) Clavija masa 1 a 3 con distribución nega- tiva batería 2.4.3... - Página 31 Clavija [Pos. 2] Clavija cubierta Color Sección Tensión 1.10 Luz de posición estribor rojo 1,5 mm 1.11 No se puede utilizar; asignación interna. 1.12 Luz de posición babor rojo 1,5 mm 1.13 No se puede utilizar; asignación interna. 1.14 Bocina rojo 1,5 mm Clavija...
- Página 32 Dependiendo del tipo de embarcación, la caja de relés del cabrestante tiene características dis- tintas y una ubicación diferente. [Pos. 6] Caja de relés del cabrestante Particularidad 12V / 500W / fusible 70A Ninguna 12V / 800W / fusible 70A Ninguna 12V / 1.000W / fusible 70A Relé...
-
Página 33: Fusibles Para Baja Intensidad Del Módulo De Potencia - Variante "A
2.4.4 Fusibles para baja intensidad del módulo de potencia - Variante "a" Fig. 12 Vista sinóptica del módulo de potencia en la "variante a" - Fusibles para baja intensidad Conexiones eléctricas Versión 3.0... - Página 34 Leyenda de Fig. 12 "Vista sinóptica del módulo de potencia en la "variante a" - Fusibles para baja intensidad" (1) Bomba de agua dulce (10A) (2) Calefacción (cable de mando) (3) Instrumentos de navegación (7,5A) (4) "Bajar" cabrestante (5A) (5) "Subir" cabrestante (5A) (6) Iluminación interior (15A) (7) Limpiaparabrisas (10A) (8) Frigorífico (15A)
-
Página 35: Fusibles Para Baja Intensidad Del Módulo De Potencia - Variante "B
2.4.5 Fusibles para baja intensidad del módulo de potencia - Variante "b" Fig. 13 Vista sinóptica del módulo de potencia en la "variante b" - Fusibles para baja intensidad Conexiones eléctricas Versión 3.0... - Página 36 Leyenda de Fig. 13 "Vista sinóptica del módulo de potencia en la "variante b" - Fusibles para baja intensidad" (1) Bomba de agua dulce (10A) (2) Calefacción (cable de mando) (3) Instrumentos de navegación (7,5A) (4) "Bajar" cabrestante (5A) (5) "Subir" cabrestante (5A) (6) Iluminación interior (15A) (7) Limpiaparabrisas (10A) (8) Frigorífico (15A)
-
Página 37: Diagrama De Bloques
Diagrama de bloques Fig. 14 Diagrama de bloques 305/306 Conexiones eléctricas Versión 3.0... -
Página 38: Designación De Los Cables En El Diagrama De Bloques
2.5.1 Designación de los cables en el diagrama de bloques Desde Hasta Color Sección Designación Tensión Batería arrancador Interr. principal motor rojo 95 mm estribor + estribor Interr. principal motor Motor estribor + rojo 95 mm estribor Batería arrancador Motor estribor - negro 95 mm estribor -... -
Página 39: Otras Designaciones De Cables
2.5.2 Otras designaciones de cables Cable Desde Hasta Color Sección Tensión Sensor dep. combustible Indicador depósito gris 1,5 mm Interr. principal motor Relés ext. accesorios rojo 1,5 mm estribor Interr. principal motor babor Relés ext. accesorios rojo 1,5 mm Relés ext. accesorios Válvula combustible gris 1,5 mm... - Página 40 Conexiones eléctricas Versión 3.0...
