≥ ø85 mm
G
Ne pas plier la dernière section de 20 cm du tuyau de
réfrigérant, près du connecteur. Un pliage pourrait
provoquer une fuite du liquide réfrigérant, ce qui n'est pas
couvert par la garantie.
< 20 < 20 ≥ 20 ≥ 20
cm cm cm cm

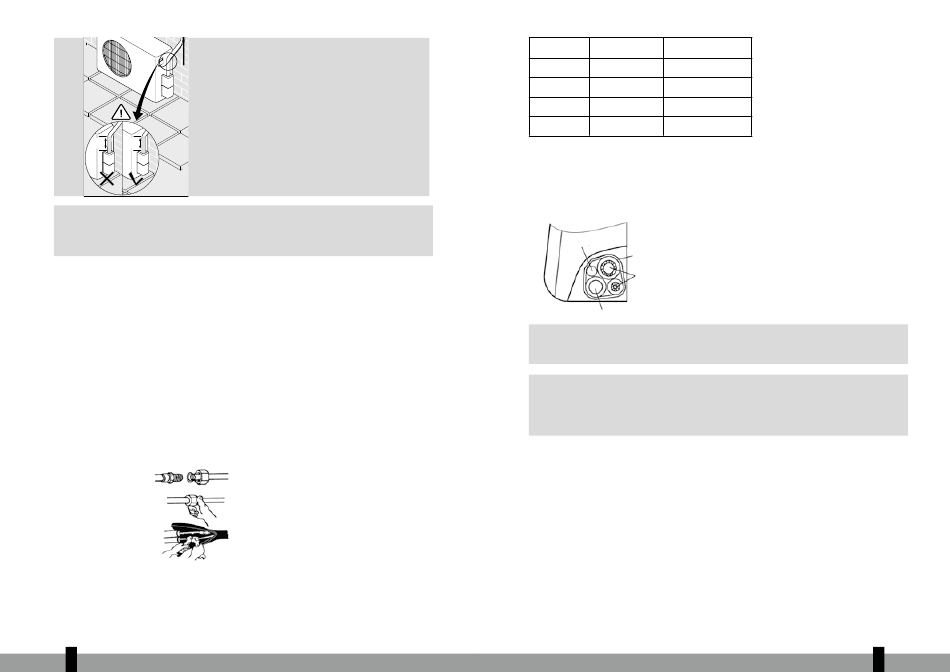

Fig. 12
G
ATTENTION
Le débranchement des tuyaux de refroidissement d'un climatiseur doit être réalisé selon les
dispositions légales en vigueur dans le pays. Le branchement des tuyaux de refroidissement ne
doit être réalisé que par un technicien compétent.
Pour désassembler les unités:
Étape 1: Éteignez l'unité et débranchez l'appareil en retirant la fiche électrique de la prise murale
Étape 2: Attendez cinq minutes jusqu'à compensation de la pression dans le tuyau entre l'unité intérieure
et l'unité extérieure.
Étape 3: Relevez complètement la poignée du manchon mâle jusque dans sa position initiale.
Étape 4: Retirez la douille de verrouillage du manchon femelle pour libérer le manchon mâle.
Étape 5: Remettez le couvercle et la cheville de protection pour refermer l'ensemble et le protéger de la poussière.
8.2 Branchement des tuyaux de refroidissement pour les modèles TS8xx-10xx.
a. Équipez les extrémités des tuyaux d'un « écrou évasé » doté d'un chapeau ou un assemblage à vis
semblable.
b. Unité d'intérieur : Vissez d'abord l'écrou à chapeau à la main sur les tuyaux de l'unité intérieure, puis
serrez-le à l'aide d'une clé plate et d'une clé à cliquet. Cf. Illustration 13.
c. Unité d'extérieur : Vissez l'écrou à chapeau à la main sur les raccords des robinets de l'unité extéri-
eure, puis serrez-le ensuite à l'aide d'une clé plate ou une clé à cliquet. Cf. Illustration 13.
Conduit unité
intérieure
Écrou évasé
Tuyaux
d. Sélectionner le couple correct (illustré au tableau 1) afin d'éviter que les tuyaux, les raccords et
les écrous ne se détériorent.
3
34
Fig. 13
Couple de serrage Couple de serrage
Diam. ext.
(N.cm) supplém. (N.cm)
1500
Ø 6.35
(153kgf.cm) (163kgf.cm)
2500
Ø 9.53
(255kgf.cm) (265kgf.cm)
3500
Ø 12.7
(357kgf.cm). (367kgf.cm)
4500
Ø 16.0
(459kgf.cm). (479kgf.cm)
e. Isolez les points de raccordement sur l'unité intérieure avec un matériau d'isolation pour empêcher
la condensation.
f. Entourez les tuyaux, le câble de liaison et le tube d'évacuation, se trouvant à l'arrière de l'unité inté-
rieure, avec de la bande adhésive, afin d'obtenir un faisceau solide. Ceci facilite le montage de l'unité
intérieure sur la plaque de montage.
Unité intérieure
Flexible de
drainage
Faisceau de tuyaux attachés
Tuyau de raccordement
Fig.14
Flexible de drainage
G
ATTENTION
Les câbles de cuivre doivent être isolés séparément.
G
ATTENTION
Courber le tuyau avec le plus grand soin. S'assurer qu'il est courbé et non tordu. En cas d'un tuyau
tordu: remplacez tout le tuyau ou la partie pliée, car ce pliage peut causer une fuite du liquide de
refroidissement et le climatiseur peut tomber en panne.
9. BRANCHEMENT DE L'ÉVACUATION DE L'EAU DE CONDENSATION (pour les
modèles TSCS8xx-10xx et TS8xx-10xx)
9.1 Branchement de l'évacuation de l'eau de condensation de l'unité intérieure.
Branchez le tube d'évacuation de l'eau de condensation fourni en glissant le tuyau sur le raccord de l'unité
intérieure. Assurez-vous que le tube d'évacuation de l'eau de condensation soit toujours incliné, et ne sus-
pendez pas l'extrémité dans l'eau. Cf. Illustration 15.
Passez toujours le tube d'évacuation de l'eau de condensation sous les tuyaux de refroidissement afin
d'éviter que le bac de réception d'eau puisse déborder.
1600
2600
3600
4700
