Instrucciones de uso

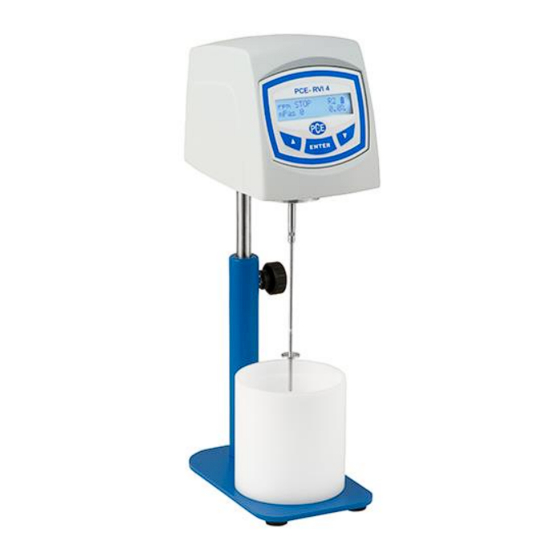

Viscosímetro portátil PCE-RVI 4
PCE Instruments Chile SA
RUT 76.423.459-6
Calle Santos Dumont Nº 738, Local 4
Comuna de Recoleta – Santiago de Chile
Chile
Telf.
+56 2 24053238
Fax: +56 2 2873 3777
info@pce-instruments.cl
www.pce-instruments.com/chile www.pce-instruments.com/espanol
www.pce-instruments.com
PCE Ibérica S.L.
C/ Mayor, 53 – Bajo
02500 – Tobarra
Albacete
España
Tel. nacional: 902 044 604
Fax: +34 967 543 548
info@pce-iberica.es
Publicidad
Tabla de contenido
Manuales relacionados para PCE Instruments PCE-RVI 4
Resumen de contenidos para PCE Instruments PCE-RVI 4
- Página 1 Comuna de Recoleta – Santiago de Chile Albacete Chile España Telf. +56 2 24053238 Tel. nacional: 902 044 604 Fax: +56 2 2873 3777 Fax: +34 967 543 548 info@pce-instruments.cl info@pce-iberica.es www.pce-instruments.com/chile www.pce-instruments.com/espanol www.pce-instruments.com Instrucciones de uso Viscosímetro portátil PCE-RVI 4...
- Página 2 PCE Instruments quiere agradecerle la adquisición de este equipo y la confianza depositada en nuestra empresa. Nuestra voluntad es proporcionarle un servicio de máxima calidad y fiabilidad. No dude en ponerse en contacto con su distribuidor local por cualquier eventualidad relacionada con este viscosímetro.
- Página 3 Manual de instrucciones (Versión1.05 - 05/12)
-
Página 4: Tabla De Contenido
Viscosímetro portátil serie PCE-RVI 4 Contenido 1 Información general ................1 1.1 Introducción ....................1 1.2 Uso específico ....................1 1.3 Símbolos de seguridad................1 1.4 Normas de seguridad ..................2 1.5 Certificado, garantía y documentación............3 2 Características técnicas ..............4 3 Instalación del aparato ............... 5 3.1 Recepción y desembalaje del equipo ............5... -
Página 5: Información General
Viscosímetro portátil serie PCE-RVI 4 1 Información general 1.1 Introducción Gracias a su diseño y ligereza, los viscosímetros de la serie PCE-RVI 4 pueden utilizarse como viscosímetros portátiles o como viscosímetros de laboratorio. El equipo se entrega totalmente montado y listo para su utilización. -
Página 6: Normas De Seguridad
Utilice sólo piezas de recambio originales en las sustituciones. Para cambiar las pilas, asegúrese de que el viscosímetro PCE-RVI 4 está apagado y de que no hay ningún husillo roscado al eje de pivotación del equipo. -
Página 7: Certificado, Garantía Y Documentación
PCE Instruments no será responsable de ningún daño que pudiera producirse. Una vez expirado el período de garantía, recomendamos la firma de un contrato de mantenimiento para asegurar que la unidad se encuentre en óptimas condiciones de funcionamiento. -
Página 8: Características Técnicas
Viscosímetro portátil serie PCE-RVI 4 2 Características técnicas Viscosímetro portátil serie PCE-RVI 4 Pilas alcalinas 4x AA/LR6 Alimentación Pilas recargables 4 x AA/R6 Capacidad de las pilas Alcalinas: 1.900 mAh Recargables: 2.500 mAh Autonomía 24-30 horas de uso continuado rpm fija (20 rpm o 60 rpm) ... -
Página 9: Instalación Del Aparato
Viscosímetro portátil serie PCE-RVI 4 3 Instalación del aparato 3.1 Recepción y desembalaje del equipo Siga los siguientes pasos una vez haya recibido el dispositivo: Antes de sacar el viscosímetro de su embalaje, inspeccione cuidadosamente la caja para comprobar que no haya sufrido daños durante el transporte. -
Página 10: Puesta En Marcha Del Equipo
Viscosímetro portátil serie PCE-RVI 4 3.3 Puesta en marcha del equipo Los viscosímetros portátiles de la serie PCE-RVI 4 se accionan mediante pilas. En el suministro básico se incluyen 4 pilas alcalinas 4xAA/LR6 (6V) ya montadas y 4 pilas de repuesto. El viscosímetro puede funcionar tanto con pilas alcalinas tipo AA/LR6... -
Página 11: Montaje Del Husillo
Viscosímetro portátil serie PCE-RVI 4 3.4 Montaje del husillo Dado que con la excepción del R7 el resto de husillos, incluidos en el set estándar que se entrega como equipamiento básico, son de disco, es importante que el usuario los sumerja suavemente en la muestra para evitar la formación de burbujas... -
Página 12: Vaso De Medición
Viscosímetro portátil serie PCE-RVI 4 3.5 Vaso de medición Para evitar que la fuerza de giro pueda arrastrar el recipiente que contiene la muestra analizar, viscosímetro incorpora un sistema de anclaje sencillo: tres orificios en la base del viscosímetro donde se insertan los topes de fijación del vaso de medición. -
Página 13: Funcionamiento
Viscosímetro portátil serie PCE-RVI 4 4 Funcionamiento 4.1 Encendido y configuración Los viscosímetros de la serie PCE-RVI 4 tienen una configuración muy simple, ya que la única modificación que permite es la del husillo con el que se va a trabajar. Todas las operaciones relacionadas con el mismo se realizan utilizando la tecla ENTER y las flechas ... -
Página 14: Inicio De La Medición
Viscosímetro portátil serie PCE-RVI 4 El modelo de husillo (spindle, en inglés) utilizado en la última medición parpadea en la pantalla. A la derecha de la pantalla aparece el fondo de escala de la combinación de husillo seleccionado y velocidad del instrumento. -
Página 15: Finalización De La Medición
Viscosímetro portátil serie PCE-RVI 4 Finalización de la Cuando quiera finalizar el proceso de medición, medición pulse ENTER otra vez para detener el motor. El resultado de la medición asi como el porcentaje del fondo de escala permanecen en la pantalla. Si desea realizar más mediciones, proceda del mismo modo. -
Página 16: Información Sobre La Calibración
Viscosímetro portátil serie PCE-RVI 4 5 Información sobre la calibración El instrumento que tiene en sus manos ha sido calibrado por el fabricante antes envío, utilizando aceites patrones newtonianos. Recomendamos calibraciones periódicas cuya frecuencia dependerá en gran medida del uso que se haga de la unidad. -
Página 17: Como Realizar Autocero
Viscosímetro portátil serie PCE-RVI 4 5.2 Como realizar “autozero” En el caso de que al poner el equipo el funcionamiento y hacerlo girar en el aire ( lectura en vacio), la lectura no sea cero proceda del siguiente modo: Encienda el viscosímetro pulsando prolongadamente la tecla ENTER. -
Página 18: Observaciones Sobre La Viscosidad
7 Observaciones sobre la viscosidad 7.1 Descripción de la unidad Los viscosímetros de la serie PCE-RVI 4 , marca PCE son viscosímetros rotacionales y portátiles para determinar de forma rápida y fiable la viscosidad de una amplia gama de fluidos. Es especialmente útil por que permite comparar los resultados... - Página 19 Viscosímetro portátil serie PCE-RVI 4 Fluidos newtonianos: La viscosidad de dichos fluidos a una temperatura determinada permanece constante independientemente del modelo de viscosímetro, del husillo y de la velocidad que se utilice para medirla. Fluidos no En este tipo de fluidos, si las condiciones de trabajo difieren, los valores de la viscosidad que se obtienen son diferentes.
- Página 20 Viscosímetro portátil serie PCE-RVI 4 Reopépticos Son fluidos en los que, con el tiempo y a una velocidad constante, la viscosidad aumenta. Ejemplos de este tipo de fluidos son los lubricantes y algunas pinturas. Substancias de referencia: valores de Substancia Viscosidad aprox.
-
Página 21: Tabla De Viscosidades
3.300 16.600 66.600 Rangos de viscosidad ( con husillos estándar) (entre el 10% - 100% del fondo de escala): Modelo PCE-RVI 4 VP20: 200 – 200.000 mPas Modelo PCE-RVI 4 VP60: 66 – 66.600 mPas Versión 1.05– 05/12 Página 17... -
Página 22: Incidencias
Viscosímetro portátil serie PCE-RVI 4 9 Incidencias Incidencia Solución El instrumento no funciona Compruebe el nivel de pilas El instrumento no lee cero en vacío Realice un “Autozero” La lectura de la viscosidad no es estable o es ...
