Paso de montaje (4) - Instrucciones de montaje
1. Fije el bastidor de soporte de la protección (24) y la barra de guía
2. Fije el bastidor superior (25) con la barra de guía utilizando:
el perno hexagonal M10*20 (6), la arandela elástica de Ф 10 (7) y la arandela de Ф
10 (5).
3. Fije el bastidor superior (25) en el bastidor frontal utilizando:
el perno hexagonal M12*70 (19), la arandela de Ф 12 (20) y la tuerca de bloqueo
M12 (21).
4. Fije el bastidor superior (25) en la barra de soporte trasera utilizando:
el perno hexagonal M10*65 (4), la arandela elástica de Ф 10 (7) y la arandela de Ф
10 (5).
5. Fije el bastidor de soporte de la protección (24) en el bastidor superior (15)
utilizando:
el perno hexagonal M10*65 (4), la arandela de Ф 10 (5) y la tuerca de bloqueo M10
(23).
PRECAUCIÓN: Todos los pernos deben estar apretados.

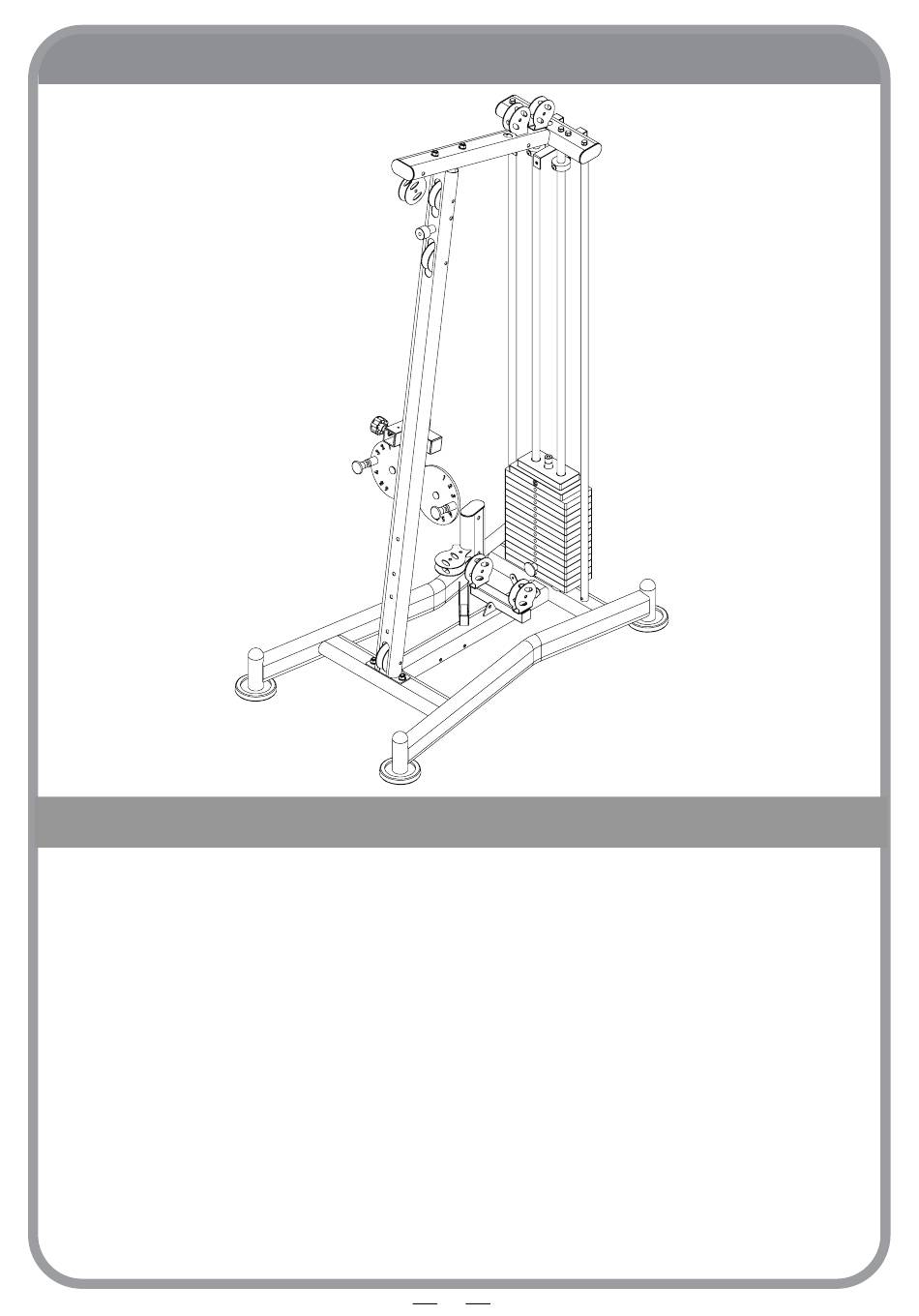

Paso de montaje (4) - Dibujo
