4 Descripción del aparato
– Mín. presión de servicio solución salina: ≥ 0,07 MPa
(≥ 0,70 bar)
3.3.4 Protección contra heladas
Esta función impide que el evaporador se congele cuando la
fuente de calor desciende de una temperatura determinada.
La temperatura de salida de la fuente de calor se mide
permanentemente. Cuando la temperatura de salida de
la fuente de calor desciende de un valor determinado, el
compresor se desconecta momentáneamente y emite un
mensaje de estado. Si este fallo se produce tres veces
consecutivas, se desconecta y emite un mensaje de error.
3.3.5 Dispositivo contra el bloqueo de la bomba
y la válvula
Esta función impide que se inmovilicen las bombas para el
agua de calefacción y la solución salina y todas las válvulas
de conmutación. Las bombas y las válvulas que no se han
utilizado durante 23 horas se conectan sucesivamente por
un espacio de 10 ‑ 20 segundos.
3.3.6 Presostato de alta presión en el circuito de
refrigeración
El presostato de alta presión desconecta la bomba de calor
cuando la presión en el circuito de refrigeración es dema-
siado alta. Si la presión en el circuito de refrigeración de la
bomba de calor supera la presión máxima, el presostato de
alta presión desconecta momentáneamente la bomba de ca-
lor. Tras un tiempo de espera, la bomba de calor vuelve a
intentar arrancar. Tras tres intentos de arranque fallidos con-
secutivos se emite un mensaje de error.
–
Presión máx. del circuito de refrigeración: 4,60 MPa (g)
(46,00 bar (g))
–
Tiempo de espera: 5 min (la primera vez que se produce)
–
Tiempo de espera: 30 min
(la segunda vez y posteriores)
Restablecimiento del contador de errores cuando se dan
ambas condiciones:
–
Demanda de calor sin desconexión anticipada
–
60 min de funcionamiento ininterrumpido
3.3.7 Termostato de gas caliente en el circuito de
refrigeración
El termostato de gas caliente desconecta la bomba de calor
cuando la temperatura en el circuito de refrigeración es de-
masiado alta. Si la temperatura en el circuito de refrigeración
de la bomba de calor supera la temperatura máxima, el ter-
mostato de gas caliente desconecta momentáneamente la
bomba de calor. Tras un tiempo de espera, la bomba de ca-
lor vuelve a intentar arrancar. Tras tres intentos de arranque
fallidos consecutivos se emite un mensaje de error.
– Temperatura máx. del circuito de refrigeración: 135 ℃
–
Tiempo de espera: 5 min (la primera vez que se produce)
–
Tiempo de espera: 30 min
(la segunda vez y posteriores)
Restablecimiento del contador de errores cuando se dan
ambas condiciones:
–
Demanda de calor sin desconexión anticipada
–
60 min de funcionamiento ininterrumpido
10
3.3.8 Limitador de temperatura de seguridad
(LTS) en el circuito de calefacción
Si la temperatura en el circuito de calefacción de la calefac-
ción adicional eléctrica interna supera la temperatura má-
xima, el LTS desconecta y bloquea la calefacción adicional
eléctrica. Tras un tiempo de espera, la calefacción adicional
eléctrica vuelve a intentar arrancar. Aparece un mensaje de
error que solo puede restablecerse presionando la tecla de
reinicio o desconectando y volviendo a conectar la bomba
de calor.
– Temperatura máx. del circuito de calefacción: 85 ℃
4 Descripción del aparato
4.1

Estructura del producto

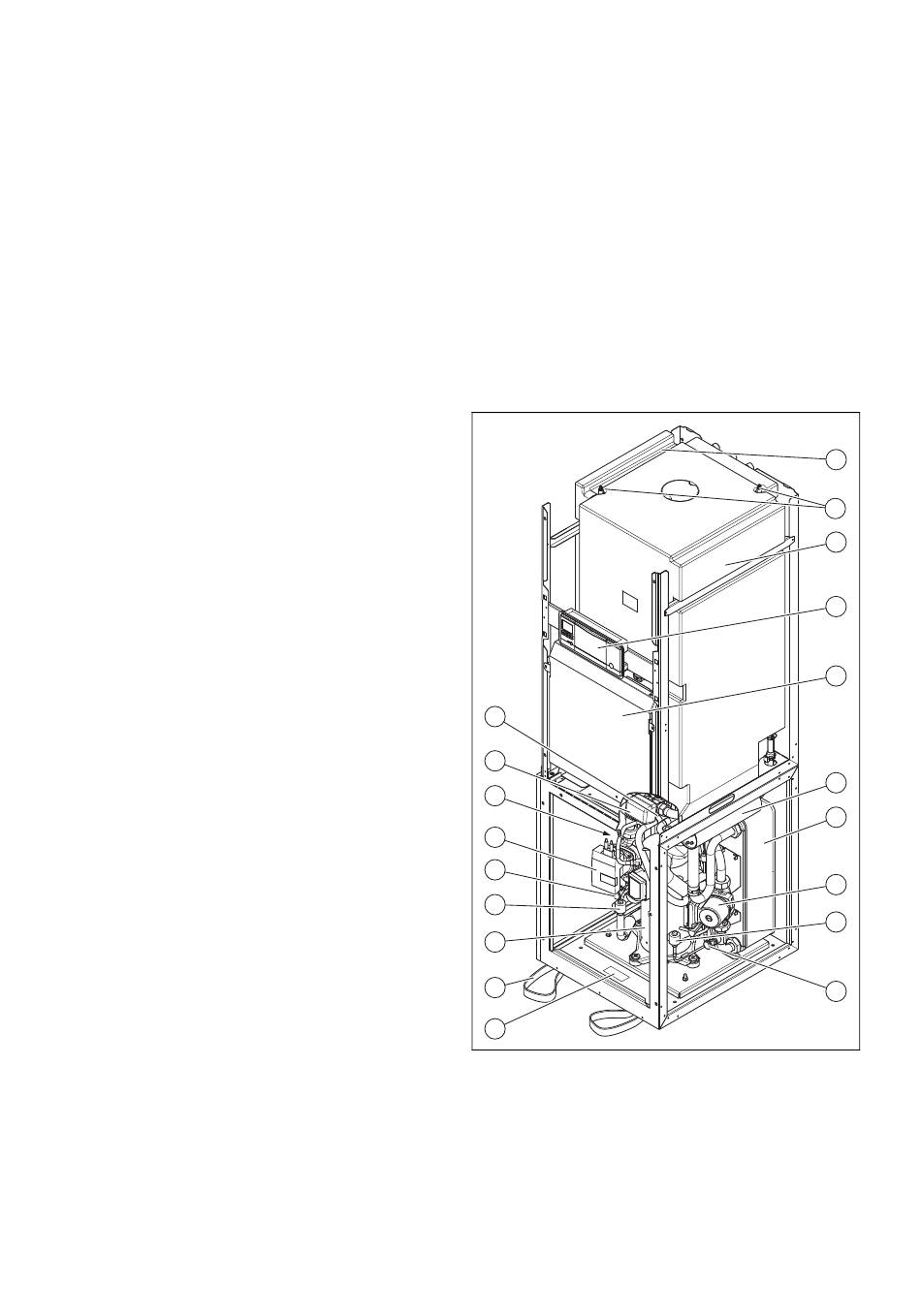

4.1.1 Vista frontal abierta
19
18
17
16
15
14
13
12
11
1 Canal de conductos
2 Válvulas de purgado del
acumulador
3 Acumulador de agua
caliente sanitaria
4 Cuadro de uso
5 Caja de conmutación
6 Calefacción adicional
eléctrica
Instrucciones de instalación y mantenimiento flexoCOMPACT exclusive 0020213410_01
1
2
3
4
5
6
7
8
9
10
7 Condensador
8 Bomba de calefacción
9 Válvula de expansión
electrónica EVI (inyec-
ción circuito intermedio)
10 Llave de lle-
nado/vaciado del
circuito de calefacción
11 Placa de características
