20
Mantenimiento

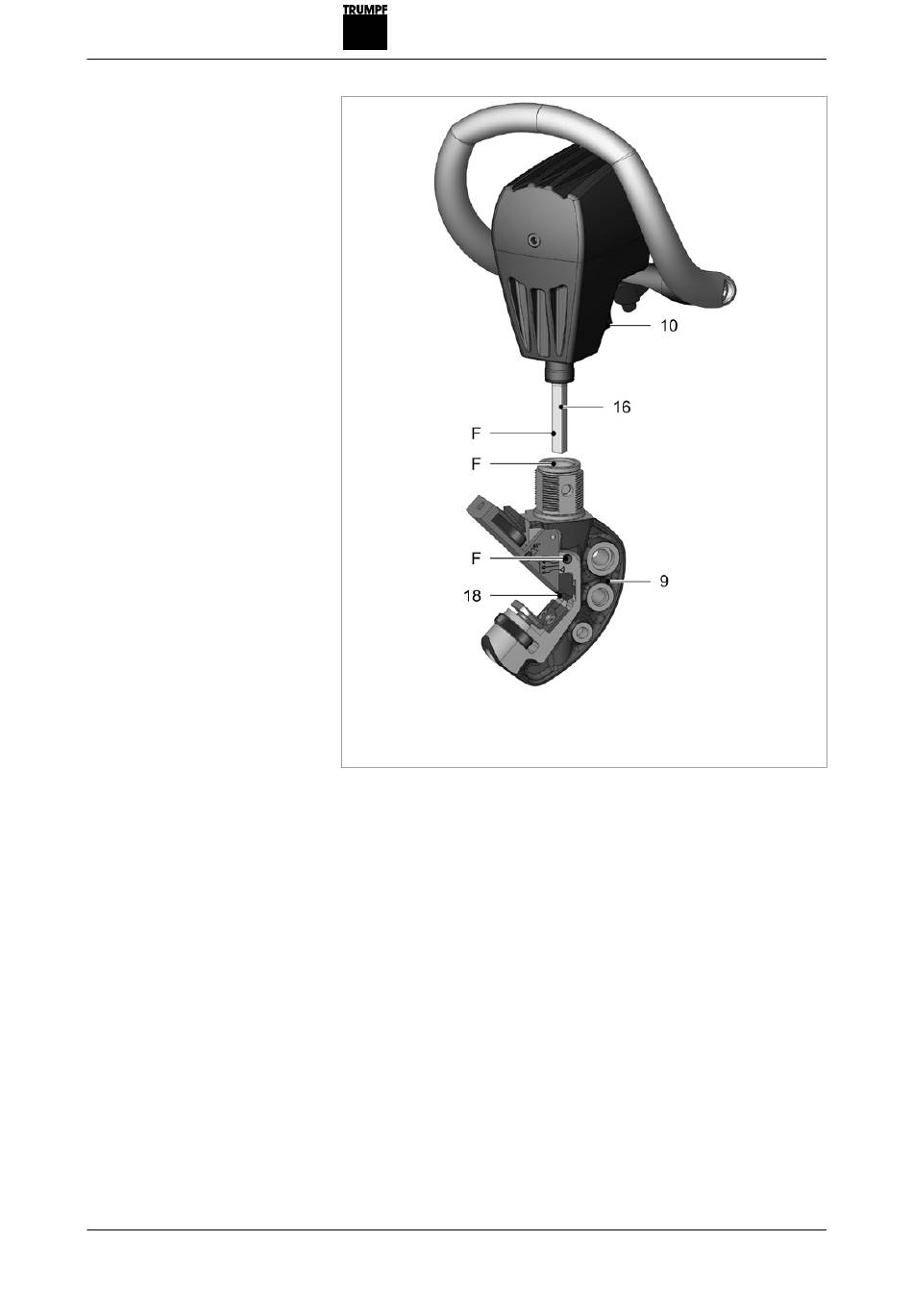

9
Soporte
10 Bloqueo
16 Cuchilla de mortajar
1. Afloje el bloqueo (10).
2. Gire el soporte (9) unos 45º.
3. Saque el soporte (9) tirando del mismo hacia abajo.
4. Extraiga la cuchilla de mortajar (16).
5. Controle la placa de desgaste (18).
6. Engrase ligeramente tanto el cuadrado de la nueva cuchilla
de mortajar como el taladro de la pieza portadora con grasa
lubricante "G1" (número de pedido 0139440).
7.
8. Ajuste la cuchilla de mortajar, teniendo en cuenta el afilado
oblicuo.
18 Placa de desgaste
F
Grasa lubricante "G1"
Fig. 39418
E543ES_06
