Página 3: Tabla De Contenido

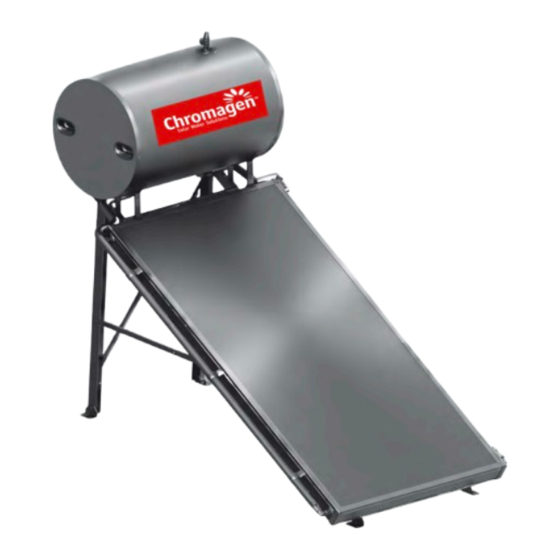

CHROMAGEN Manual de Instalación y uso. Sistemas Perfil Alto. ÍNDICE Instrucciones de seguridad Antes de comenzar la instalación Embalaje, almacenaje y transporte Ubicación de la instalación 1. Características de funcionamiento Valores nominales Límites funcionales 2. Prestaciones energéticas 3. Componentes del sistema 3.1. Captadores solares Dimensiones Características 3.2. -
Página 4: Instrucciones De Seguridad
Se deben cumplir los requisitos legales de la zona o comunidad en la que se instala el equipo. Aunque este manual explica cómo instalar los sistemas de CHROMAGEN, no puede cubrir todas las circunstancias posibles. Para más información en cuanto a la instalación, solicite la asistencia del representante de CHROMAGEN. - Página 5 El acumulador tiene su ubicación exacta en la estructura. No es posible modificación alguna. Aunque este manual explica cómo instalar los sistemas de CHROMAGEN, no puede cubrir todas las circunstancias posibles. Para más información en cuanto a la instalación, solicite la asistencia del representante de CHROMAGEN.
-
Página 6: Características De Funcionamiento
Además, al ser un sistema indirecto, tiene como ventajas: Proporciona protección antiheladas al poder agregar la solución caloportadora CHROMAGEN en la proporción recomendada por el fabricante de acuerdo con las temperaturas mínimas de la zona. Se evita formación de sedimento en el captador. -
Página 7: Límites Funcionales
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Límites funcionales Los valores límites de funcionamiento son: Presión: El sistema está protegido por una válvula de seguridad a 8 atm en el circuito secundario y con una de 3 atm en el circuito primario. - Página 8 Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Sistemas 300L (6 personas; 45l/dia) 2 PA-D 2 QR-D MJ/día 38,42 19,84 16,87 38,39 24,96 21,86 MAR 36,16 27,68 24,55 35,03 29,37 26,30 MAY 32,77 30,61 27,68 29,37 29,37 100 26,67...
-
Página 9: Componentes Del Sistema
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Componentes del sistema En la tabla se muestran los distintos componentes de los tres modelos de equipos de circulación forzada. Los componentes han sido cuidadosamente seleccionados para cumplir la legislación vigente y los más altos estándares de calidad. -
Página 10: Características
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN 3.1.2 Características PA-D / QR-D PA-E / QR-E PA-F / QR-F Tipo Area bruta 2,10 2,40 2,80 Abertura de Apertura 1,87 2,17 2,58 1,77 2,14 2,54 Área del Absorbedor 0,89 0,90 0,92 Relación área neta / bruta... -
Página 11: Características
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN 3.2.1 Características: Conexiones: en rosca de 3/4”. Temperatura máxima de uso : 60ºC Temperatura límite funcional: 120ºC Presión de Prueba primario: 6 bar (doble envolvente) Presión de Prueba secundario: 14 bar ... -
Página 12: Kit De Conexión
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN 3.3 Kit de conexión. 150 l / 200l Uds. Nº Descripción Machón ¾” – ½” Machón ¾” – ¾” Válv. Seguridad 8 Válv. Seguridad 3 Válv. Esfera ½” Válv. Antirretorno Codo ¾” MH Codo ¾”... -
Página 13: Estructuras
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN 4. Estructuras Las estructuras de estos equipos son válidas para inclinaciones de 0º - 45º ó 0º-30º. Siendo recomendadas: 0º - directamente sobre la cubierta 45º - ideadas para cubiertas sin inclinación 30º... - Página 14 Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Estructura a 30º En esta inclinación 2 de las 6 piezas nº6 suministradas en el paquete no serán necesarias. Detalle A Detalle B Detalle C ~ 13 ~...
-
Página 15: 200L
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Estructura a 45º En esta inclinación 2 de las 6 piezas nº6 suministradas en el paquete no serán necesarias. Detalle A Detalle B 4.2. 200l Estructura a 0º En esta inclinación las piezas nº 8 y nº 9 suministradas en el paquete no serán necesarias. - Página 16 Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Detalle A Detalle B Detalle C Estructura a 30º En esta inclinación 2 de las 6 piezas nº6 suministradas en el paquete no serán necesarias. Detalle A Detalle B Detalle C...
- Página 17 Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Estructura a 45º En esta inclinación 2 de las 6 piezas nº6 suministradas en el paquete no serán necesarias. Detalle A Detalle B ~ 16 ~...
-
Página 18: 300L
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN 4.3. 300l Estructura a 0º En esta inclinación las piezas nº 8 y nº 9 suministradas en el paquete no serán necesarias. Detalle A Detalle B Detalle C ~ 17 ~... - Página 19 Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Estructura a 30º En esta inclinación 2 de las 6 piezas nº6 suministradas en el paquete no serán necesarias. Detalle A Detalle B Detalle C ~ 18 ~...
- Página 20 Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN Estructura a 45º En esta inclinación 2 de las 6 piezas nº6 suministradas en el paquete no serán necesarias. Detalle A Detalle B Detalle C ~ 19 ~...
-
Página 21: Instrucciones De Instalación
Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN 5. Instrucciones de instalación 5.1 Montaje de la estructura ¡ATENCIÓN! – Asegúrese de que el tejado o terraza pueden soportar la carga. Si la cubierta de la vivienda es inclinada, utilice equipos de seguridad para evitar accidentes. -
Página 22: Llenado Del Sistema
(mínimo obligatorio 2litros). 5. Cerrar el sistema y ensayar el equipo. Los equipos CHROMAGEN de perfil alto están diseñados para funcionar sin necesitar sistemas de relleno automáticos. 6. Energía Auxiliar Según la normativa vigente, las instalaciones de energía solar deberán disponer de un... - Página 23 Manual de instalación y uso. Sistemas Perfil Alto. CHROMAGEN prevención y control de legionelosis. En el caso de tratarse de un sistema de calentamiento instantáneo, este deberá ser modulante para conseguir la temperatura permanentemente con independencia de la que se haya conseguido con el equipo de energía solar.
-
Página 24: Recomendaciones Generales
Al regresar ABRAN LOS GRIFOS CON CUIDADO NO DEJANDO QUE LO HAGAN NIÑOS. 8. Mantenimiento Los sistemas CHROMAGEN son altamente fiables y requieren solo un mínimo de mantenimiento a lo largo de los años. No obstante, para asegurar el alto rendimiento de estos equipos, el usuario podrá... -
Página 25: Fallos Del Sistema Y Su Localización
Verificación del ánodo de sacrificio y reemplazar si fuese necesario. En todo caso debe sustituirse el ánodo como mínimo cada tres años, mandándose justificación de ello a Chromagen España S.L.U. La no sustitución dará lugar a la pérdida de la garantía del acumulador. - Página 26 C a l l e F o r o 6 , P . I . L a I s l a 4 1 7 0 3 D o s H e r m a n a s c h r o m a g e n @c h r o m a g e n . e s...
