ÍNDICE Arranque ..............20 Información y publicaciones adicionales ..3 General ............. 20 Carga completa del sistema ......... 20 Información general de montaje en pared ..4 Prácticas de seguridad ........20 Nomenclatura de modelos de acondicionadores de Nota importante para el instalador ....... 20 aire de montaje en pared........
INFORMACIÓN Y PUBLICACIONES ADICIONALES Las publicaciones que se incluyen a continuación Para obtener más información, comuníquese con estas pueden resultar útiles para la instalación del artefacto. organizaciones: Suelen encontrarse en la biblioteca local o comprarse directamente a la editorial. Asegúrese de consultar la ACCA Air Conditioning Contractors of America edición actual de cada norma.

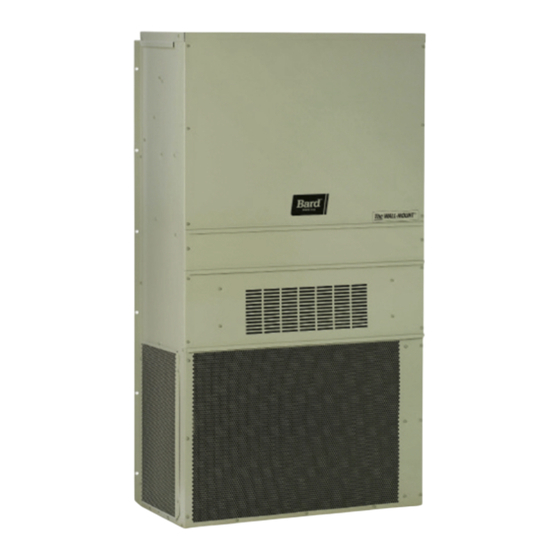

INFORMACIÓN GENERAL DE MONTAJE EN PARED NOMENCLATURA DE MODELOS DE ACONDICIONADORES DE AIRE DE MONTAJE EN PARED – MÓDULOS DE CONTROL SERIE DE MODELOS (Consulte la hoja de especificaciones S3502) CAPACIDAD 18 – 1½ Tons 42 – 3½ Tons OPCIONES DE SERPENTÍN 24 –...
5/8" entre lamas. En el caso de que no se utilice un conducto de retorno, se recomienda la instalación del kit de rejillas de aire de retorno Bard RG2 a RG5 o RFG2 a RFG5. Comuníquese con el distribuidor o la fábrica para obtener información sobre...
INSTALACIÓN INFORMACIÓN DE MONTAJE EN PARED ADVERTENCIA Se deben hacer dos orificios en la pared para que pasen los conductos de aire de suministro y retorno, tal como se muestra en las Figuras 3A a 3D (páginas 8 a 11). Si no se deja la separación de 1/4"...
FIGURA 4 Separación por calor eléctrico W30AA, W30LA, W36AA, W36LA, W42AA, W42LA, W48AA, W48LA, W60AA, W60LA, W72AA, W72LA REVESTIMIENTO EXTERIOR TÍPICO MARCO DE LA PARED DE EDIFICACIONES REVESTIMIENTO INTERNO DUCTO DE AIRE DE SUMINISTRO 1/4“ MIN. VEA LA NOTA 1 BRIDA DEL DUCTO DE AIRE DE SUMINISTRO DE LA UNIDAD MONTADA...
FIGURA 5 Instrucciones para montaje en pared ESTRUCTURA PLANCHA DE ESCURRIMIENTO DE CONSULTE LAS FIGURAS 3A A 3D: INSTRUCCIONES DE MONTAJE DE LA PARED LLUVIA SUMINISTRADA DE FÁBRICA MONTAR EN LA UNIDAD ANTES DE LA INSTALACIÓN DUCTO DE AIRE ABERTURA DEL AIRE ABERTURA DEL AIRE DE SUMINISTRO DE SUMINISTRO...
FIGURA 7 Instalaciones comunes con montaje en pared EL DUCTO DE SUMINISTRO PUEDE UBICARSE EN UN ÁTICO O DEBAJO DE LOS CABIOS DEL TECHO COMO SE MUESTRA PLANCHA DE PLANCHA DE ESCURRIMIENTO ESCURRIMIENTO CABIOS CABIOS SUPERFICIE ACABADA DEL TECHO DUCTO DE AIRE DE SUMINISTRO DUCTO DE AIRE DE SUMINSTRO SUPERFICIE ACABADA DEL TECHO CON REJILLA...
CABLEADO – ALIMENTACIÓN CABLEADO – CONEXIONES DE BAJA PRINCIPAL TENSIÓN Consulte la placa con las especificaciones de la Todos los equipos monofásicos y trifásicos de 230/208V unidad para obtener información sobre las medidas tienen transformadores de tensión con doble bobinado de los cables y el tamaño máximo de los fusibles o primario.
Página 16
El terminal “D” es la entrada para deshumidificación. CONEXIONES DE BAJA TENSIÓN PARA CONTROL DDC Si se incluye, este terminal energiza cualquier opción de deshumidificación instalada de fábrica. Unidades con Unidades estándar economizadores En el caso de las unidades equipadas con un relé de Ventilador Energizar G Energizar G...
TABLA 2 Controles de humedad N.° de parte Características destacadas Interruptor SPDT, función piloto 50VA a 24V 8403-038 Rango de humedad 20-80% de humedad (H600A1014) relativa Interruptor SPST de humidistato electrónico con 8403-047 cierre en alta (H200-10-21-10) Rango de humedad de10-90% con intervalos regulables TABLA 3 Controlador de CO...
Página 18
Modelo CS9BE-THO W1/E Amarillo Azul Naranja Blanco Rojo Termostato W1/E YO/D Bard N°8403-060 Controlador optativo de CO2 Bard Pieza N° 8403-067 24VAC SALIDA CO2 Placa de SALIDA-TEMP terminales B/W1 W3/8 de baja tensión de la unidad Enchufe de 12 pines para ventilación...
T4 Pro 8403-089 8403-058 (TH522OD1151) 8403-047 8403-059 Regulador electrónico (TH522OD1219/U) o T6 Pro 8403-090 de humedad Controlador optativo de CO2 Bard Pieza N° 8403-067 24VAC SALIDA CO2 Placa de SALIDA-TEMP terminales W3/8 B/W1 de baja tensión de la unidad...
CARGA COMPLETA DEL SISTEMA Guarde los cilindros en un área fresca, al amparo de los rayos del sol. Si el sistema ha tenido una pérdida, Bard Manufacturing Nunca deje que los cilindros se calienten por encima recomienda recuperar, evacuar (consulte los criterios de los 125°F.
INTERRUPTOR DE ALTA PRESIÓN invierta ninguno de los cables conectados de fábrica, ya que podría dañar la unidad. Todos los acondicionadores de aire de montaje en pared series W**A/W**L incluyen un reinicio remoto para el FUNCIONAMIENTO DEL VENTILADOR interruptor de alta y baja presión. Si el interruptor de DEL CONDENSADOR presión se dispara, se lo puede restablecer apagando y prendiendo el termostato.
CONEXIÓN DE VENTEO Interruptor de baja presión, bypass y secuencia de bloqueo Todas las unidades están equipadas con una conexión Si el interruptor de baja presión se abre por más de 120 al costado del panel de control que permite enchufar segundos, el contactor del compresor se desenergiza y los diferentes conjuntos de ventilación.
Parámetros típicos para la instalación de una unidad Esta unidad emplea válvulas Coremax de alto caudal, dual: en lugar de las típicas válvulas tipo Shrader. Unidad 1: DOB configurado en 2 min. y DOM de 132 seg. ¡ADVERTENCIA! NO utilice con estas válvulas un extractor de obuses diseñado para válvulas Schrader.
Si el motor está en marcha suministro y retorno) para asegurarse de que NOTE: Bard Models PA13242; PA13302; PA13362-A, -B; PA13422-A, -B, -C; PA13482-A, -B, -C; PA13602-A, -B, -C está dentro de los límites indicados en la 1. Es normal que el motor con el rock de ida y vuelta contain the X13-Series Motors.
TROUBLESHOOTING GE X13-SERIES ECM2.3 ™ MOTORS CONT’D. paso. El motor SelecTech es el voltaje específico. 2. Iniciar una demanda desde el termostato y verificar Sólo la tensión correcta debería ser aplicada al la tensión entre la política y el correspondiente motor adecuado.
DIMENSIONES Y CONFIGURACIÓN DE CARGA DE REFRIGERANTE R-410A LAS PALETAS DEL VENTILADOR Esta unidad se cargó en la fábrica con la cantidad de refrigerante que se especifica en la placa de serie. Las En la Figura 12, se muestra la configuración correcta calificaciones de eficiencia y capacidad se determinaron de las paletas del ventilador para una entrega de aire conforme a las pautas y estándares del AHRI probando el...
TABLA 6 Presión de refrigeración Temperatura del aire que ingresa al serpentín de la unidad exterior, expresada en °F Temp. de aire de retorno (bulbo Modelo Presión seco/bulbo hú- medo) Lado de baja 75/62 Lado de alta Lado de baja W18A/L 80/67 Lado de alta...
Página 28
TABLA 7 Especificaciones eléctricas – Series W**A Circuito individual Circuito múltiple Tamaño máximo de Cantidad de Capacidad de corriente Tensión Tamaño Medida disyuntores o fusibles Medida de cable de circuitos de Capacidad mínima del circuito Medida de cable de tierra ...
TABLA 8 Especificaciones eléctricas – Series W**L Circuito individual Circuito dual Cantidad Capacidad de Tamaño máximo de de cir- corriente mínima del disyuntores o fusibles Medida de cable de Medida de cable de Tensión nomi- Capacidad Tamaño máxi-...
Página 30
TABLA 9 Caudal de aire recomendado Caudal Presión Rango del nominal en estática Velocidad de Modelo caudal de aire pies cúbicos externa conexión de fábrica recomendado por minuto * nominal * W18A, W18L 0.35 550 - 725 Baja W24A, W24L 0.30 700 - 950 Individual...
TABLA 13 Opciones de venteo y control N.° de parte Descripción CMA-14 CMC-15 Kit de arranque (230V, 1 fase) CMA-31 CMA-30 CMA-28 BFAD-2 Regulador barométrico de aire exterior (estándar) BOP-2 Placa ciega WMFADP2 Regulador motorizado de aire exterior WCRVPS2 Ventilador comercial WECOPE2 Economizador - Equipo de construcción, Entalpía WECOPT2...
