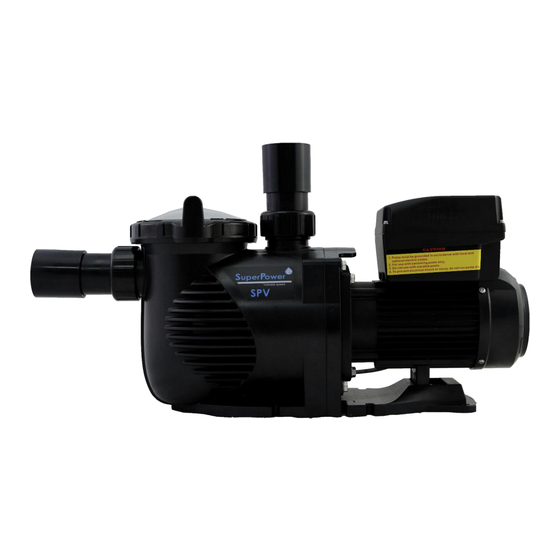

- Página 1 SUPER-POWER Bomba de velocidad variable para piscina GUÍA DE USUARIO...
-
Página 2: Instrucciones De Seguridad
1. INSTRUCCIONES DE SEGURIDAD IMPORTANTE: El manual de instrucciones que tiene en sus manos contiene información esencial acerca de las medidas de seguridad que deben aplicarse para la instalación y el arranque de este equipo. De modo que tanto el instalador como el usuario deben leer detenidamente las instrucciones antes de iniciar la instalación y el arranque. -
Página 3: Installación
2. INSTALLACIÓN 1. Escoja un lugar para instalar la bomba, preferiblemente seco, bien ventilado y protegido de la luz solar directa. Proteja el equipo del exceso de humedad. 2. Coloque la bomba tan cerca de la fuente de agua como sea posible, para que la tubería de aspiración sea corta, recta y directa. -
Página 4: Descripción
3. CONTROLADOR PROGRAMABLE 3.1 DESCRIPCIÓN Este controlador está diseñado específicamente para una bomba de velocidad variable. Sus funciones son las siguientes: 1. Hora: reloj integrado. 2. Parámetros de control: uso de energía y velocidad operativa actual (en RPM). 3. Velocidad predeterminada: 3 velocidades predeterminadas. 4. -
Página 5: Estructura Del Menú
3.3 ESTRUCTURA DEL MENÚ Comprobación automática (~3 seg) Pulse brevemente "MODE" para pasar página Ejemplo: "SP:1000" Menú Visualización Visualización de velocidad Unidades: RPM Ejemplo: "P: 0" Visualización de consumo Unidades: Vatios (W) Pulse "MODE" durante 2 segundos Ejemplo: "CI: 0:00" para acceder al Visualización de hora menú... -
Página 6: Botones De Control
3.4 BOTONES DE CONTROL Error/ Acción Menú Visualización Menú Principal Menú Edición Recuperación automática Pulsación breve Velocidad actual +10 Ir a página Aumentar valor anterior “Aumentar” Pulsación larga Aumentar velocidad Pasar páginas Aumentar valor “Aumentar” rápidamente anteriores rápidamente Pulsación breve Velocidad actual -10 Ir a página Reducir valor... -
Página 7: Instrucciones De Programación
3.5 INSTRUCCIONES DE PROGRAMACIÓN 3.5.1. PROGRAMACIÓN DE HORARIOS 1. Se pueden programar 3 horarios, con la velocidad predeterminada de 1500RPM, 2400RPM y 34000RPM. 2. Para cada uno de los horarios, se pueden configurar 4 parámetros: “Velocidad”, “Hora inicio”, “Hora final”, “Habilitar / Deshabilitar”. 3. -
Página 8: Restablecer Los Parametros
restaurará los ajustes anteriores al error. 3.5.5 HORA 1. La hora del reloj se muestra en el formato “horas: minutos“. 2. Para modificar la hora, mantenga pulsado el botón “Modo” desde el menú “Visualización hora”. 3.5.6 RESTABLECER LOS PARAMETROS Para restablecer los parámetros de fábrica, pulse el botón “Modo” desde el menú “Reset”. La pantalla parpadeará. -
Página 9: Menu Visualización
Imagen 4 .2, Error de comunicación 4.2 MENU VISUALIZACIÓN Una vez acabada la comprobación automática, entre en el menú de . Para pasar visualización las pantallas (Imágenes 4 .3 – 4.5), utilice el botón “Modo” (pulsación corta). Imagen 4 .3, Visualización de velocidad Imagen 4 .4, Visualización de consumo Imagen 4 .5, Visualización de hora Para visualizar las velocidades predeterminadas, pulse brevemente los botones “Velocidad 1 /... -
Página 10: Menu Principal
Cuando quiera arrancar la bomba, presione el botón “Encender / Apagar”; el indicador de funcionamiento se encenderá / se apagará en consecuencia (Imagen 4 .9). Imagen 4 .9, Visualización consumo de Velocidad 3 Utilice las flechas “Aumentar” / “Disminuir” para aumentar o disminuir la velocidad, tal como muestran las Imágenes 4.10-4.11. -
Página 11: Modo Edición
Imagen 4 .16, Horario 2 Velocidad, Imagen 4 .17, Horario 2, Hora 2400 RPM inicio 00:00 Imagen 4 .18, Horario 2, Hora fin Imagen 4 .19, Horario 2: Habilitar / 00:00 Deshabilitar “OFF”=Deshabilitado Imagen 4 .20, Horario 3, Imagen 4 .21, Duración Velocidad 3400 RPM autocebado 2 minutos Imagen 4 .22, Velocidad... - Página 12 4.5 RECUPERACIÓN AUTOMÁTICA En caso de sobrecorriente, sobretensión o baja tensión, el controlador se recuperará de forma automática y se reiniciará en 10 segundos. Si ocurren dos errores en menos de 60 segundos, el tiempo de auto recuperación aumentará. Si eso sucede 3 veces, se abrirá el menú de error y no se realizará...
-
Página 13: Descripción De Errores
60 segundos antes de volver a conectar la bomba. Si el problema persiste, póngase en contacto con el servicio técnico de Emaux. 5.2 ERRORES DE FUNCIONAMIENTO Cuando el controlador no funciona, aparecerá... -
Página 14: Servicio Post-Venta
7. SERVICIO POSTVENTA Remita todas las solicitudes de reparación a su distribuidor local ya que su conocimiento del equipo le garantiza la mejor valoración calificada. Pida todas las piezas de recambios a través de su distribuidor. Debe proporcionar la siguiente información a la hora de pedir recambios: 1. -
Página 15: Dimensiones
Controlador 02021092 Almohadilla 03039919 Carcasa controlador 9. DIMENSIONES [8.46] [8.62] [5.00] [5.25] 126.90 133.43 [22.37] 568.20 [9.33] 10. ESPECIFICACIONES Voltaje/ Potencia Potencia Velocidad Código Modelo Frecuencia Conexiones Entrada (CV) (RPM) (kW) 220-240V 1.5’’/ 50 88029807 SPV150 1,50 800-3400 50-60 Hz... -
Página 16: Diagnóstico De Averías
11. DIAGNÓSTICO DE AVERÍAS Descripción de problema Posibles causas Motor no arranca 1. Interruptor del circuito apagado o desconectado 2. Fusibles quemados o sobrecarga térmica 3. Eje del motor bloqueado 4. Bobinados del motor quemados 5. Interruptor de arranque defectuoso (en un motor monofásico) 6. -
Página 17: Política De Garantía
12. POLÍTICA DE GARANTÍA Emaux fabrica sus productos con el más alto estándar de fabricación, utilizando los mejores materiales disponibles a través del proceso tecnológico. Emaux proporciona la garantía de sus productos de la siguiente manera: GARANTÍA PROLONGADA PARA PRODUCTOS ESPECÍFICOS... -
Página 18: Proceso De Reclamación
Emaux con el fin de obtener el beneficio de esta garantía. Sin embargo, Emaux no se hace responsable bajo esta garantía de cualquier costo de envío o transporte de equipos o componentes "a" o "desde" centros operativos.
