Switches Reforzados Ethernet de 3 puertos
sobre fibra PoE+
Guía de Instalación

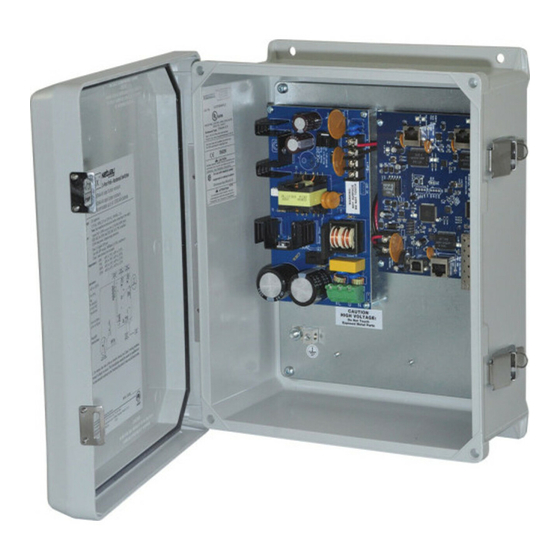

Modelos Incluidos:
NetWaySP3WP
- Incluye enlace de fibra óptica SFP 1G, Switch PoE+ de 3
puertos y fuente de alimentación.
- Gabinete exterior NEMA4 / 4X, Ip66.
NetWaySP3WPX
- Incluye enlace de fibra óptica SFP 1G, Switch PoE+ de 3
puertos y fuente de alimentación.
- Gabinete exterior NEMA4 / 4X, Ip66.
- Acomoda hasta cuatro (4) baterías de 12VDC / 4AH.
NetWaySP3X
- Incluye enlace de fibra óptica SFP 1G, Switch PoE+ de 3
puertos y fuente de alimentación.
- Gabinete para interiores con clasificación NEMA1.
I.T.E. 43KC
DOC#: NetWaySP3 Rev. 020917
NetWaySP3WPN
- Incluye enlace de fibra óptica SFP 1G y Switch PoE+ de 3
puertos (utiliza fuente de alimentación externa).
- Gabinete exterior NEMA4 / 4X, Ip66.
NetWaySP3PL
- Incluye enlace de fibra óptica SFP 1G, Switch PoE+ de 3
puertos y fuente de alimentación.
- Versión de plano posterior.
NetWaySP3B
-- Enlace de fibra óptica SFP 1G y Switch PoE + de 3
puertos
- Solo tablero.
More than just power.
Embedded
™
TM
Publicidad
Tabla de contenido
Manuales relacionados para Altronix NetWaySP3WP
Resumen de contenidos para Altronix NetWaySP3WP
- Página 1 Switches Reforzados Ethernet de 3 puertos sobre fibra PoE+ Guía de Instalación Modelos Incluidos: NetWaySP3WP NetWaySP3WPN - Incluye enlace de fibra óptica SFP 1G, Switch PoE+ de 3 - Incluye enlace de fibra óptica SFP 1G y Switch PoE+ de 3 puertos y fuente de alimentación.
- Página 2 Visión General: Los Switches Altronix NetWay para interiores/exteriores Ethernet sobre fibra PoE + reforzados proporcionan un puerto SFP de 1 Gb y tres (3) puertos PoE + (30 W) o hasta dos (2) puertos Hi-PoE (60 W), que transmiten datos y alimentación a dispositivos compatibles PoE/PoE +.
-
Página 3: Instalación
Los métodos de cableado deben estar de acuerdo con el Código Eléctrico Nacional/NFPA 70 ANSI, y con todos los códigos y autoridades locales que tengan jurisdicción. Todas las unidades deben ser instaladas por personal de servicio capacitado. NetWaySP3WP / SP3WPN / SP3WPX Montaje e instalación en gabinete: 1. Retire el plano posterior del gabinete antes de perforar. No deseche el hardware. -
Página 4: Modulos Altronix Sfp Recomendados
Modulos Altronix SFP Recomendados: Los modelos Altronix P1MM, P1SM10, P1AB2K y P1GCE son módulos transceptores de fibra SFP “hot- pluggable” y se pueden usar fácilmente con todos los equipos de fibra óptica Altronix Spectrum para velocidades de transmisión de 1 Gb. - Página 5 Puerto HTTP: Ingrese el número de puerto HTTP asignado a el módulo NetWaySP3 por el administrador de red para permitir acceso remoto y monitoreo. La configuración predeterminada del puerto es 80. El HTTP no está encriptado. Aunque el HTTP puede ser usado para acceso remoto, se recomienda principalmente para usar con conexiones LAN.
- Página 6 NetwaySP3B ALOS Puerto 2 Spd: 10/100/1000 Link PoE: 30W/60W PoE_Data PoE_SPR Puerto 3 (Uplink) Spd: 10/100/1000 Link Spd: 10/100/1000 PoE: 30W/60W Link PoE_Data PoE_SPR Factory Reset Input: 48V-56VDC 3.3V PWR + -- 5A 250VA - BAT + --- DC + - 6 - NetWaySP3 Series...
- Página 7 NetwaySP3B ALOS PORT2 Spd: 10/100/1000 Link PoE: 30W/60W PoE_Data Altronix Cor PoE_SPR Brooklyn, NY US www.altronix.com PORT3 (Uplink) Spd: 10/100/1000 Link PoE: 30W PORT1 Spd: 10/100/1000 PoE: 30W/60W Link PoE_Data PoE_SPR Factory Reset Input: 48V-56VDC 3.3V PWR + -- NetWaySP3 Series...
-
Página 8: Instalación De Montaje En Pared
Los kits de montaje en poste para exteriores PMK1 y PMK2 están diseñados para simplificar la instalación de fuentes de poder y accesorios para exteriores de Altronix alojados en gabinetes con clasificación NEMA de WP1, WP2, WP3 y WP4. PMK1 y PMK2 se pueden montar en postes redondos de 2 "a 8" (50.8 mm a 203.2 mm) de diámetro o postes cuadrados de 5 "(127 mm). -
Página 9: Dibujo Mecánico Y Dimensiones (Largo, Ancho Y Alto)
NetWaySP3X Dibujo mecánico y dimensiones (Largo, Ancho y Alto): 13.5” x 13” x 3.25” (342.9mm x 330.2mm x 82.6mm) 1.40 ” 4.85 ” 4.85 ” 1.40 ” (36mm) (123mm ) (123mm ) (36mm) 1.20 ” (31mm) 3.25 ” (83mm) 12.5” (318mm) 1.20”... - Página 10 NetWaySP3PL Dibujo mecánico y dimensiones (Largo, Ancho y Alto): 10.75” x 8.875” x 2.375” (273.1mm x 225.4mm x 60.3mm) 8.875” (225.4mm) 8.25” (209.5mm) 0.25” (6.4mm) 10.25” 10.75” (260.3mm) (273.1mm) - 10 - NetWaySP3 Series...
- Página 11 NetWaySP3WP y NetWaySP3WPN Dibujo mecánico y dimensiones (Largo, Ancho y Alto): 13.31” x 11.31” x 5.59” (338.1mm x 287.3mm x 142mm) - 11 - NetWaySP3 Series...
- Página 12 Altronix no es responsable de ningún error tipográfico. 140 58th Street, Brooklyn, New York 11220 USA | phone: 718-567-8181 | fax: 718-567-9056 sitio web: www.altronix.com | correo electrónico: info@altronix.com | Garantía de por vida | Hecho en EE.UU. MEMBER IINetWaySP3 Series...
