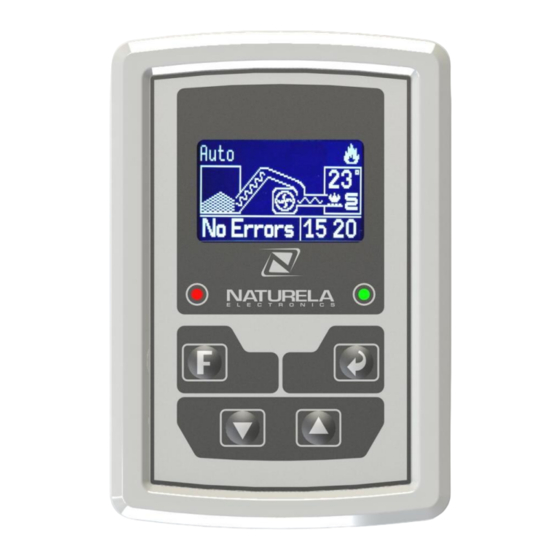

- Página 1 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Controlador electrónico para quemadores de biomasa NPBC-V3-1 Versión de Software 2.8/2.7 Guía técnica y manual de uso ver. 2.15 Página 1 de 27...
-
Página 2: Cambios En El Software O En Las Guías Técnicas De Usuario
Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 CAMBIOS EN EL SOFTWARE O EN LAS GUÍAS TÉCNICAS DE USUARIO Versión de la guía Cambios Página técnica 1. La versión del software cambia a la 2.5/2.4 2. La función Carga Manual para el primer llenado del sinfín principal es añadida... - Página 3 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 5. Nueva opción para esperar que el fuego esté estabilizado después de que el encendido es detectado (espera hasta que la primera dosis de combustible se ha quemado). Durante este tiempo no se añade más combustible, solo es suministrado aire por el ventilador.
-
Página 4: Introducción
Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 NTRODUCCIÓN NPBC-V3-1 es un controlador inteligente, funcionalmente completo, diseñado para controlar un quemador de biomasa, la instalación de calefacción y el sistema de agua caliente sanitaria. Todos los mecanismos y sensores necesarios, junto con las bombas de circulación de calefacción y ACS están conectados directamente al controlador. - Página 5 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Esquema hidráulico simplificado de sistema de calefacción y agua caliente controlado por NPBC-V3-1 El controlador consta de dos módulos, uno de potencia y otro de control, conectados a través de un cable de 4 conductores.
- Página 6 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 N PBC- V 3-1 E SPECIFICACIONES TÉCNICAS Numero de sensores de entrada 6 (de12 posibles) NTC 10K Tipo de sensores de temperatura Máxima temperatura de medida Detección de encendido Por foto-célula Precisión de medida de temperatura...
- Página 7 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 IAGRAMA DE CONEXIONES Guía técnica y manual de uso ver 2.15 Página 7 de 28...
-
Página 8: Dimensiones De Los Módulos
Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 DIMENSIONES DE LOS MÓDULOS Guía técnica y manual de uso ver 2.15 Página 8 de 28... - Página 9 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 N P B C - V 3 - 1 DESCRIPCIÓN DE ENTRADAS Y SALIDAS Salidas Entradas Ventilador principal Termostato ambiente Foto célula Sensor retroceso de llama Sensor temperatura de la caldera...
- Página 10 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 NSTRUCCIONES DE USO Vista de la pantalla principal: Tipo de Instalación Alimentador Interior Fase Modo Sinfín exterior Temperatura caldera Indicador de llama Ventilador Información Reloj Pulsando el botón F se accede al menú de modo de funcionamiento Selección...
- Página 11 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Modo automático ( A u t o): Al seleccionar este modo, en la pantalla nos aparecen diferentes opciones. Debemos seleccionar el sistema de calefacción existente o el más adecuado a nuestras necesidades.
- Página 12 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 No hay ninguna prioridad. Calefacción y ACS funcionan a la vez. • El sistema esta trabajando en modo verano. • En modo automático (Auto), el único propósito del controlador es alcanzar y mantener la temperatura programada en la caldera, ademas de realizar las limpiezas periódicas del quemador.
- Página 13 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Apagado de la caldera o del quemador: ▲ ▼. Para apagar el sistema, presione la tecla F y elija Stop con los botones Confirme con F. La pantalla tomara el siguiente aspecto: Después de esto, un ciclo de apagado y limpieza del quemador, comenzara automáticamente.
-
Página 14: Modo De Operación
Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Sensor E1 - Sensor de temperatura de la caldera desconectado. Sensor E2 - Cortocircuito del sensor de temperatura de la caldera. Frost - Temperatura de la caldera < 0ºC (El agua está congelada) IgnitionFail - Fallo de encendido. - Página 15 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 calentamiento rápido de la misma. El tiempo de funcionamiento de la resistencia se programa en el parámetro Resist del menú Ciclo. El propósito de esto es el de producir un rápido calentamiento de la resistencia, aunque hay que tener en cuenta que un tiempo de funcionamiento sin ventilador demasiado largo, puede provocar daños en la resistencia.
- Página 16 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Es posible la programación de hasta cuatro limpiezas automáticas a lo largo del día. A la hora programada para el inicio de la primera limpieza, el controlador apagara el quemador, realizara una limpieza y encenderá...
- Página 17 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Control manual para la carga del sinfín de la tolva. Usando los botones ▲ y ▼ seleccionará la activación del cuadro, si el cuadro está activado el sinfín que va desde la tolva al quemador empezará...
- Página 18 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 JUSTES DE INSTALADOR Estos ajustes son usados para adaptar el controlador a las especificaciones del quemador, al tipo de combustible o pellets que van a ser usados y a la instalación existente. Para entrar en ajustes de instalador, el botón...
- Página 19 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Encendido - - Programación de los intentos de encendido (Núm.) y del tiempo de trabajo del sinfín principal para realizar la primera carga de combustible (Dosis). Ajuste de la fase de encendido - Ciclo –...
- Página 20 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Modulación – Limites para la regulación de potencia. Ajuste de la diferencia entre la temperatura deseada para la caldera y la temperatura actual para cada nivel. Si la diferencia está entre 0 Si la diferencia está...
-
Página 21: Quema Apagado
Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Ralentí – Ajuste de parámetros durante el funcionamiento al ralentí. En este modo el quemador mantiene el fuego encendido por si es necesario un aumento de potencia en el tiempo configurado en el siguiente parámetro. - Página 22 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Limpiezas automáticas– Ajuste del número de limpiezas automáticas que el quemador realizara durante un día (Núm.) y la hora a la que se realizará la primera de ellas (Hora). El resto de limpiezas serán distribuidas automáticamente por el controlador en las próximas 24 horas.
- Página 23 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Sensor de llama – Permite el ajuste del nivel de iluminación del sensor de llama para que el controlador reconozca el encendido y el apagado, así como el tiempo durante el cual se deben...
-
Página 24: Parámetros De Configuración
Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 ARÁMETROS DE CONFIGURACIÓN Menú de ajuste Parámetros Unidades Defecto Temp °C Bomba de Calef Histéresis °C Temp °C Bomba ACS Histéresis °C Contraste Contraste Nivel Vent Segundos Limpieza Inicial V. Aux... - Página 25 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Tiempo de ciclo Segundos Ajuste nivel 1 Ventilador Velocidad Alimentación Segundos 25.0 Ajuste nivel de Ralentí Tiempo de ciclo Segundos Ventilador Velocidad Tiempo 3ª potencia Segundos Quema en apagado Tiempo 2ª potencia Segundos Tiempo 1ª...
- Página 26 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 NPBC_Monitor.exe Software de monitorización. Guía técnica y manual de uso ver 2.8 Página 26 de 27...
- Página 27 Controlador electrónico para quemadores de biomasa y pellets NPBC-V3-1 Ajuste de parámetros desde el ordenador. Guía técnica y manual de uso ver 2.8 Página 27 de 27...
