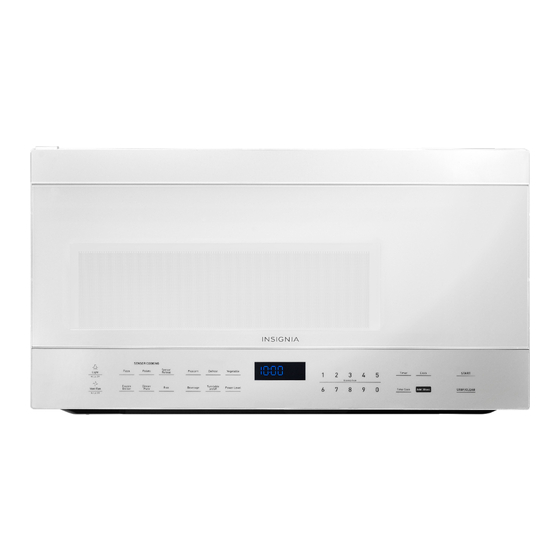

- Página 1 GUÍA DE INSTALACIÓN Horno de microondas de pared de 1.6 pie NS-OTR16WH8 / NS-OTR16WH8-C / NS-OTR16BS8 / NS-OTR16BS8-C / NS-OTR16SS8 / NS-OTR16SS8-C Antes de usar su producto nuevo, lea este instructivo para prevenir cualquier daño.
-
Página 2: Tabla De Contenido
Contenido Introducción ................3 ANTES DE COMENZAR . -
Página 3: Introducción
Horno de microondas de pared de 1.6 pie Introducción Felicitaciones por comprar un producto de alta calidad de Insignia. Su NS-OTR16WH8 / NS-OTR16WH8-C / NS-OTR16BS8 / NS-OTR16BS8-C / NS-OTR16SS8 / NS-OTR16SS8-C representa el más moderno diseño de microondas y está diseñado para brindar un rendimiento confiable y sin problemas. -
Página 4: Requisitos Eléctricos
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) REQUISITOS ELÉCTRICOS La clasificación del producto de su microondas es de 120 V CA, 60 Hertz, 15 A y 1.6 KW. Este producto debe estar conectado a un circuito de alimentación con frecuencia y voltaje apropiado. El tamaño del cable debe cumplir con los requisitos del Código Eléctrico Nacional o con el código local vigente para esta clasificación de KW. -
Página 5: Antes De Instalar
Horno de microondas de pared de 1.6 pie Antes de instalar Lea estas instrucciones completamente antes de instalar su microondas. Asegúrese de que su espacio cumple con los requisitos de montaje y que ha reunido todas las herramientas y materiales necesarios. Herramientas y materiales necesarios Nivel Conductos (si la ventilación es exterior) -
Página 6: Requisitos Para El Montaje
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Requisitos para el montaje • El espacio entre los gabinetes debe ser de 30 pulg. (76.2 cm) de ancho. El espacio entre los gabinetes es más de 30 pulg. (76.2 cm), necesitará material de relleno para rellenar el espacio entre el microondas y los gabinetes. -
Página 7: Requisitos Para La Ventilación
Horno de microondas de pared de 1.6 pie Requisitos para la ventilación Utilice esta sección si planea hacer la ventilación de su microondas hacia el exterior (ventilación superior o posterior). Si planea volver a circular el aire de vuelta a la habitación, salte a “Desmontaje de su microondas”... - Página 8 NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Tabla de longitud de conducto equivalente Para calcular su longitud de conducto equivalente: 1 Escriba el número de secciones utilizadas para cada una de las piezas del conducto. 2 Multiplique el número utilizado por la longitud equivalente para cada sección del conducto.
-
Página 9: Desmontaje De Su Microondas
Horno de microondas de pared de 1.6 pie Desmontaje de su microondas 1 Retire la documentación, los filtros, el plato de cristal y la bolsa de la ferretería de la caja. No quite la espuma de poliestireno que protege la parte delantera de su microondas. 2 Doble las cuatro solapas de la caja, luego cuidadosamente ruede el microondas y la caja sobre la parte superior. -
Página 10: Instalación De Su Microondas
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Instalación de su microondas Paso 1: Encuentre las vigas de la pared Advertencia Su microondas debe estar conectado al menos a una viga de la pared. 1 Utilizando un buscador de vigas de borde a borde, ubique los bordes de las vigas de la pared dentro de la abertura. -
Página 11: Paso 2: Alinee La Plantilla Posterior Para La Pared
Horno de microondas de pared de 1.6 pie Paso 2: Alinee la plantilla posterior para la pared Notas Si la plantilla posterior de la pared está dañada o inutilizable, vea “Dimensiones de la plantilla del gabinete posterior” en la página 40 para las dimensiones. - Página 12 NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) 5 Adhiera la plantilla en su lugar de modo que esté centrada en la línea vertical y el borde superior esté alineado con la línea horizontal. Parte superior de la plantilla alineada con la línea horizontal Línea vertical en el centro...
-
Página 13: Paso 3: Seleccione Un Tipo De Ventilación
Horno de microondas de pared de 1.6 pie Paso 3: Seleccione un tipo de ventilación Este microondas está diseñado para tres tipos de ventilación. Seleccione el tipo de ventilación que desea utilizar, luego vaya a la página correspondiente. Nota Este microondas se envía ensamblado para hacer circular de nuevo la ventilación. Opción A - Salida de ventilación superior (conducto vertical): Consulte la página 14 Adaptador... -
Página 14: Paso 4: Opción A - Fije La Placa De Montaje A La Pared
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Paso 4: Opción A - Fije la placa de montaje a la pared Nota: Dependiendo de las ubicaciones de las vigas, la instalación puede parecer diferente. Debe insertar los pernos de anclaje en los paneles de yeso y los tornillos de madera en las vigas. - Página 15 Horno de microondas de pared de 1.6 pie 5 Inserte los tornillos de madera a través de la placa de montaje y dentro de los orificios perforados en las vigas, luego apriete los tornillos de madera y los pernos de anclaje con un destornillador Phillips para montar la placa. Asegúrese de que la placa esté...
-
Página 16: Paso 5: Opción A - Preparación Del Gabinete Superior
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Paso 5: Opción A - Preparación del gabinete superior Notas Si la plantilla del gabinete superior está dañada o inutilizable, refiérase a “Dimensiones de la plantilla del gabinete superior” en la página 41 para las dimensiones. - Página 17 Horno de microondas de pared de 1.6 pie 10 Si tiene gabinetes empotrados: • Haga dos bloques de relleno de trozos de madera del tamaño de las áreas sombreadas H. Deben ser tan gruesas como la profundidad del hueco del gabinete. •...
-
Página 18: Paso 6: Opción A - Adapte El Extractor Del Microondas Para La Salida De Ventilación Superior
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Paso 6: Opción A - Adapte el extractor del microondas para la salida de ventilación superior 1 Retire y guarde los cinco tornillos que sujetan la unidad extractora en el microondas. Unidad extractora Parte posterior del microondas... - Página 19 Horno de microondas de pared de 1.6 pie 4 Vuelva a colocar la unidad extractora en la abertura. Las aberturas de escape de la unidad extractora deben estar orientadas hacia arriba. Orificios de las aspas del ventilador hacia arriba 5 Deslice el adaptador de ventilación en las guías en la parte superior del microondas hasta que esté en las lengüetas de bloqueo.
-
Página 20: Paso 7: Opción A - Montaje Del Microondas
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Paso 7: Opción A - Montaje del microondas CUIDADO • Para facilitar la instalación y la seguridad personal, recomendamos que dos personas instalen este horno de microondas. • No sujete ni use el mango durante la instalación. - Página 21 Horno de microondas de pared de 1.6 pie 5 Mientras sostiene el microondas contra la pared y el gabinete, apriete completamente el tornillo de la máquina del centro superior, luego apriete los dos tornillos externos. 6 Coloque los dos filtros de grasa en las aberturas debajo de su microondas. PANEL INFERIOR Necesitará: Arandela de nylon...
-
Página 22: Paso 8: Opción A - Conexión Del Conducto
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Paso 8: Opción A - Conexión del conducto 1 Abra el gabinete y deslice el adaptador para la ventilación de adelante hacia atrás o de lado a lado para ajustar. Placa del extractor Adaptador para la ventilación Válvula antiretorno... -
Página 23: Paso 4: Opción B - Corte De Una Abertura De Ventilación
Horno de microondas de pared de 1.6 pie Paso 4: Opción B - Corte de una abertura de ventilación 1 Utilice un serrucho de vaivén o de punta para cortar el área sombreada a través de la pared trasera. Serrucho 2 Retire la plantilla posterior de la pared. -
Página 24: Paso 5: Opción B - Fije La Placa De Montaje A La Pared
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Paso 5: Opción B - Fije la placa de montaje a la pared Nota: Dependiendo de las ubicaciones de las vigas, la instalación puede parecer diferente. Debe insertar los pernos de anclaje en los paneles de yeso y los tornillos de madera en las vigas. - Página 25 Horno de microondas de pared de 1.6 pie 5 Inserte los tornillos de madera a través de la placa de montaje y dentro de los orificios perforados en las vigas, luego apriete los tornillos de madera y los pernos de anclaje con un destornillador Phillips para montar la placa. Asegúrese de que la placa esté...
-
Página 26: Paso 6: Opción B - Preparación Del Gabinete Superior
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Paso 6: Opción B - Preparación del gabinete superior Es necesario perforar agujeros para los tornillos de soporte superior, un agujero lo suficientemente grande para que el cable de alimentación pueda pasar a través. 1 Apague la alimentación del tomacorriente del gabinete. - Página 27 Horno de microondas de pared de 1.6 pie 9 Si tiene gabinetes empotrados: • Haga dos bloques de relleno de trozos de madera del tamaño de las áreas sombreadas H. Deben ser tan gruesas como la profundidad del hueco del gabinete. •...
-
Página 28: Paso 7: Opción B - Adapte El Extractor Del Microondas Para La Salida Posterior
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Paso 7: Opción B - Adapte el extractor del microondas para la salida posterior 1 Retire y guarde los cinco tornillos que sujetan la unidad extractora en el microondas. Unidad extractora Parte posterior del microondas... - Página 29 Horno de microondas de pared de 1.6 pie 4 Gire la unidad extractora a 180 ° de modo que las aberturas de las aspas del ventilador estén mirando hacia la parte posterior del microondas. DESPUÉS ANTES 5 Vuelva a colocar la unidad extractora en la abertura. Las aberturas de la salida de ventilación del extractor deben coincidir con las aberturas en la parte posterior del microondas.
- Página 30 NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) 8 Asegure la placa del extractor y el adaptador para la ventilación con los tornillos restantes que quitó previamente. Placa del extractor Placa del extractor y tornillos adaptadores Adaptador de escape Necesitará: Destornillador Phillips Tijeras de hojalatero...
-
Página 31: Paso 8: Opción B - Montaje Del Microondas
Horno de microondas de pared de 1.6 pie Paso 8: Opción B - Montaje del microondas CUIDADO • Para facilitar la instalación y la seguridad personal, recomendamos que dos personas instalen este horno de microondas. • No sujete ni use el mango durante la instalación. •... - Página 32 NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) 5 Mientras sostiene el microondas contra la pared y el gabinete, apriete completamente el tornillo de la máquina del centro superior, luego apriete completamente los dos tornillos externos. 6 Coloque los dos filtros de grasa en las aberturas debajo de su microondas.
-
Página 33: Paso 4: Opción B - Fije La Placa De Montaje A La Pared
Horno de microondas de pared de 1.6 pie Paso 4: Opción B - Fije la placa de montaje a la pared Nota: Dependiendo de las ubicaciones de las vigas, la instalación puede parecer diferente. Debe insertar los pernos de anclaje en los paneles de yeso y los tornillos de madera en las vigas. - Página 34 NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) 5 Inserte los tornillos de madera a través de la placa de montaje y dentro de los orificios perforados en las vigas, luego apriete los tornillos de madera y los pernos de anclaje con un destornillador Phillips para montar la placa.
-
Página 35: Paso 5: Opción B - Preparación Del Gabinete Superior
Horno de microondas de pared de 1.6 pie Paso 5: Opción B - Preparación del gabinete superior Es necesario perforar agujeros para los tornillos de soporte superior, un agujero lo suficientemente grande para que el cable de alimentación pueda pasar a través. 1 Apague la alimentación del tomacorriente del gabinete. - Página 36 NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) 9 Si tiene gabinetes empotrados: • Haga dos bloques de relleno de trozos de madera del tamaño de las áreas sombreadas H. Deben ser tan gruesas como la profundidad del hueco del gabinete. • Taladre orificios de 5/8 pulg. en los bloques de relleno para alinearlos con los puntos A y B.
-
Página 37: Paso 6: Opción B - Montaje Del Microondas
Horno de microondas de pared de 1.6 pie Paso 6: Opción B - Montaje del microondas CUIDADO • Para facilitar la instalación y la seguridad personal, recomendamos que dos personas instalen este horno de microondas. • No sujete ni use el mango durante la instalación. •... - Página 38 NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) 5 Mientras sostiene el microondas contra la pared y el gabinete, apriete completamente el tornillo de la máquina del centro superior, luego apriete completamente los dos tornillos externos. 6 Coloque los dos filtros de grasa en las aberturas debajo de su microondas.
-
Página 39: Antes De Utilizar Su Microondas
3 Enchufe el cable de alimentación en un tomacorriente de 20 A. 4 Vuelva a encender su interruptor automático. Obtención de piezas de repuesto Comuníquese con el Servicio al cliente de Insignia al 1-877-467-4289. Especificaciones NS-OTR16WH8 / NS-OTR16WH8-C / NS-OTR16BS8 /... -
Página 40: Dimensiones De La Plantilla
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C) Dimensiones de la plantilla Dimensiones de la plantilla del gabinete posterior Si su plantilla de la pared posterior es inutilizable, taladre usando las dimensiones a continuación. 16.5 pulg. (41.9 cm) 30 pulg. (76.2 cm) www.insigniaproducts.com... -
Página 41: Dimensiones De La Plantilla Del Gabinete Superior
Horno de microondas de pared de 1.6 pie Dimensiones de la plantilla del gabinete superior Si su plantilla del gabinete superior no es utilizable, taladre/corte utilizando las dimensiones a continuación. 11.8 pulg. (30.0 cm) 29.5 pulg. (75 cm) www.insigniaproducts.com... -
Página 42: Avisos Legales
• Productos vendidos “tal cual” (en el estado en que se El distribuidor* de los productos de la marca Insignia le garantiza a encuentran) o “con todas sus fallas” usted, el comprador original de este producto nuevo de la marca •... - Página 43 1-877-467-4289 (EE.UU. y Canadá) o el 01-800-926-3000 (México) INSIGNIA es una marca comercial de Best Buy y sus compañías asociadas. Distribuida por Best Buy Purchasing, LLC 7601 Penn Av. South, Richfield, MN 55423 E.U.A. V1 ESPAÑOL ©2017 Best Buy. Todos los derechos reservados.
