Cableado normalmente abierto y normalmente cerrado

Conecte los dispositivos normalmente cerrados en serie y los dispositivos normalmente abiertos en
paralelo. Para cablear los dispositivos, haga lo siguiente:
1. Conecte el dispositivo por cable a cualquier terminal de zona.
2. Conecte el dispositivo por cable a cualquier terminal COM.
Nota: En las instalaciones compatibles con UL y ULC, no use bucles normalmente cerrados.
En la figura siguiente se muestra cómo cablear bucles normalmente cerrados. En la imagen de la
izquierda se muestran dos contactos normalmente cerrados sin resistencia de final de línea y en
la imagen de la derecha se muestra un contacto normalmente cerrado sin resistencia de final de
línea.

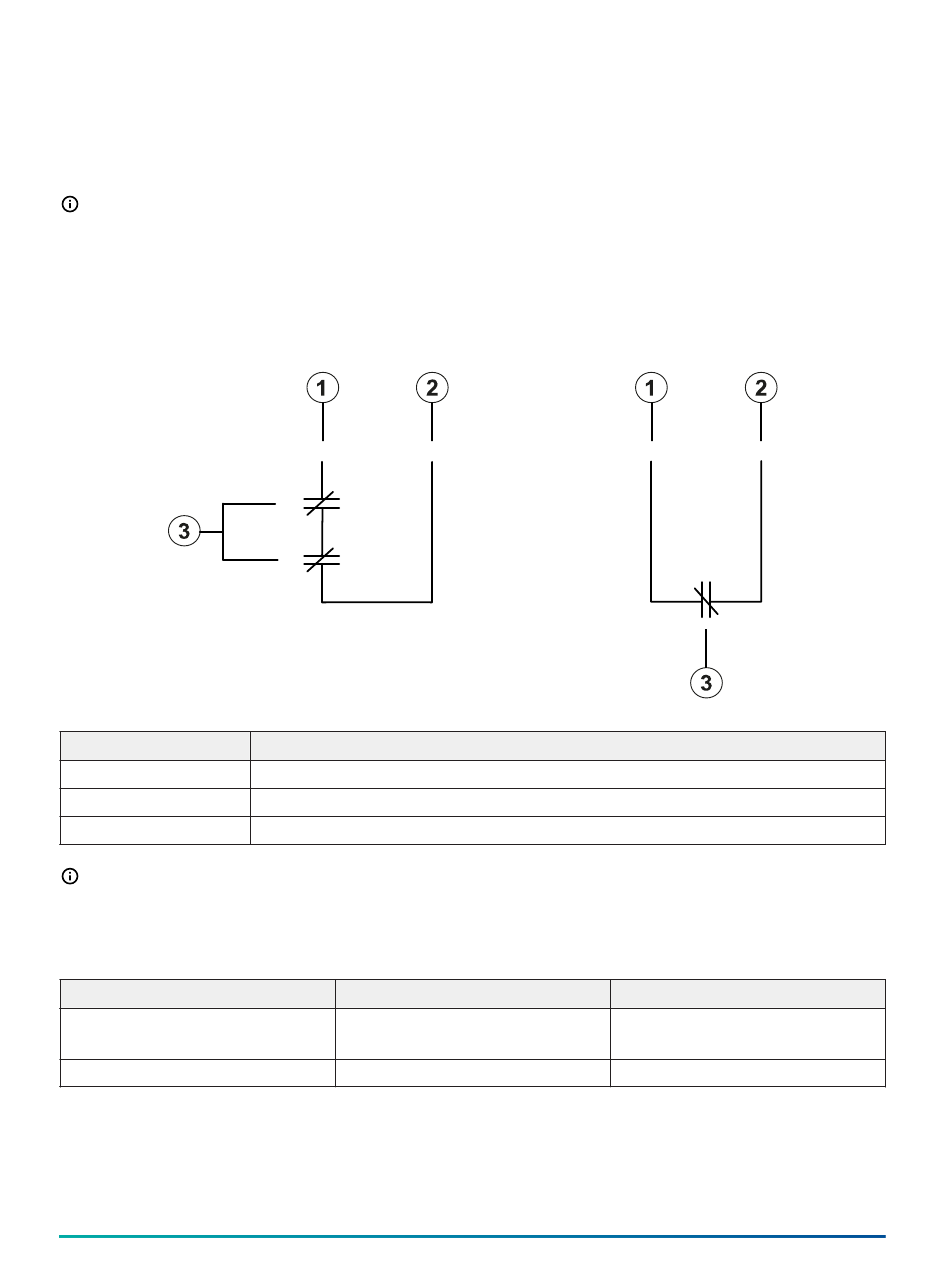

Figura 3: Bucles normalmente cerrados
Leyenda
1
2
3
Nota: No exceda la resistencia de cable de 100 Ω. Para obtener más información, consulte la
Tabla 3.
En la tabla siguiente se muestra el estado de zona de un valor de resistencia determinado.
Tabla 4: Estado de zona normalmente cerrada
Resistencia
0 Ω
Infinito
Resistencias de fin de línea simples
Es posible utilizar resistencias SEOL para detectar si un circuito es seguro, está abierto o tiene un
cortocircuito. Aplique esa opción si utiliza dispositivos normalmente cerrados o abiertos.
12 Manual de instalación del convertidor de PG8WLSHW8 y PG9WLSHW8 PowerG cableado a inalámbrico
Descripción
Terminal de zona
Terminal COM
Contacto normalmente cerrado
Descripción
Cable en cortocircuito, bucle en
cortocircuito
Cable roto, bucle abierto
Estado de zona
Seguro
Alarma
