Mantenimiento de Equipo
ADVERTENCIA:
equipos
antes
mantenimiento. Pueden existir voltajes de
fuentes
remotas,
desconectadores del principal y derivados
hayan sido abiertos en el equipo. El no
hacerlo puede resultar en serias lesiones
incluso la muerte.
El cliente debe preparar un programa de mantenimiento
consistente de una matriz con fechas y artículos a ser
examinados periódicamente en el equipo instalado. La
frecuencia
y
el
tiempo
mantenimiento variarán dependiendo de ciertos factores
como el uso del equipo y las condiciones ambientales. En
cualquier programa de mantenimiento se deben incluir las
siguientes acciones:
1. Retirar polvo suciedad acumulada con un trapo
suave, cepillo, ó aspiradora.
2. Limpie los aisladores del bus principal y las barreras
del bus vertical.
3. Revise las uniones de los buses y apriételas de ser
necesario. Apriete de acuerdo a las especificaciones
de torque.
4. Inspeccione el cableado para ver si no tiene deterioro
en su aislamiento.
5. Retire las unidades removibles y revise las mordazas
y todo el cableado de la unidad. Retire el polvo
acumulado en las repisas horizontales y áreas
alrededor de las mordazas.
6. Revise todos los contactos de los arrancadores.
Solamente necesitan ser reemplazados cuando todo
el plateado se ha ido y el soporte del contacto está
expuesto. No lime los contactos. Limarlos ó
desbastarlos resulta en pérdida de material y reduce
la vida del arrancador. Vea el documento GET-6915A
para apariencia cuestionable de los contactos.
7. Revise todo el cableado de las unidades para
descartar deterioro en el aislamiento del cableado y
el apriete de las conexiones.
8. Visualmente revise los medidores e instrumentos.
Revise la calibración de equipo crítico.
9. Compruebe que los bloqueos de todas las puertas
operan correctamente.
10. Revise todas las luces indicadoras y reemplace las
que se requiera.
11. Si se requiere reemplazar fusibles, siempre instale el
mismo tipo y capacidad de los fusibles entregados
con el CCM. El fusible podría ser equivalente
mecánicamente pero no eléctricamente. Podrían no
tener la misma capacidad de corriente y de corto
circuito.
Evolution Series E9000 Centro de Control de Motores
Desenergize
todos
de
realizar
cualquier
aunque
todos
de
las
actividades

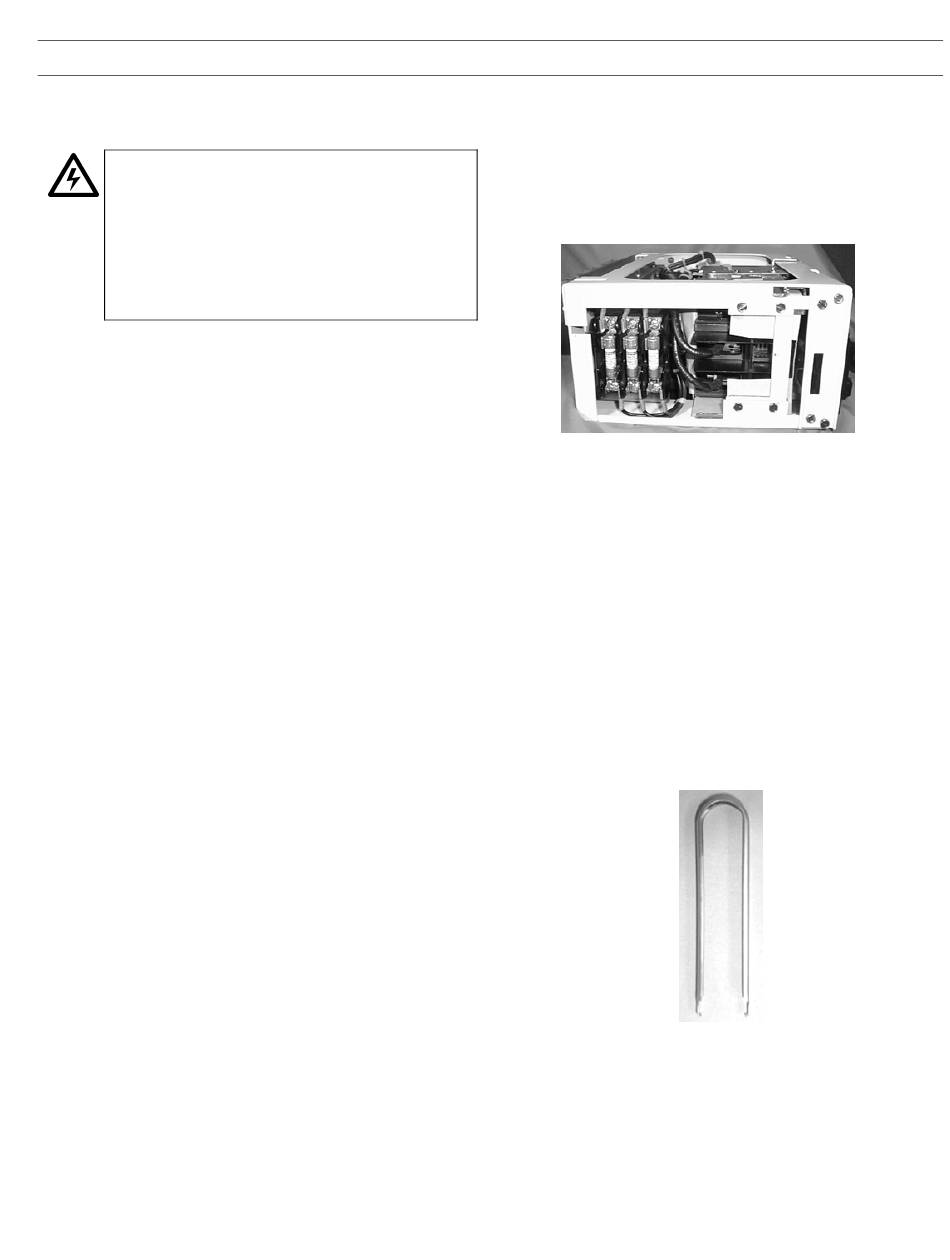

Fusibles de Control
Los fusibles de control están accesibles por la parte frontal
excepto en los arrancadores de 6". Retire los arrancadores
los
de 6" para mantenimiento. Los fusibles están ubicados en
un lado de la unidad como se ve en la siguiente imagen.
los
de
Herramientas de Mantenimiento Sugeridas
Se recomienda el uso de las siguientes herramientas para
las operaciones de mantenimiento:
• Herramienta de extracción de Rating Plug para
interruptores GE Spectra, No. Cat. TRTOOL, Figura 37.
• Herramienta de extracción de luz piloto y botones,
No. Cat. GEN-1684A, Figura 38.
• Kit de prueba de unidad de disparo EntelliGuard, No.
Cat. GTUK20 (see Figure 39).
• Llave Allen en tamaños de 5/32" ó 4mm para eliminar
el bloqueo de la puerta.
Figura 37 Herramienta para retirar el Rating plug, numero de catalogo
Capítulo 5 – Mantenimiento
TRTOOL.
