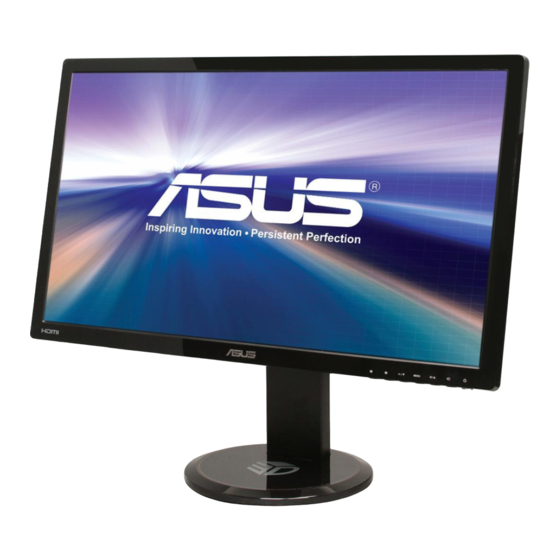

- Página 1 Serie VG278 Monitor LCD Guía del usuario...
-
Página 2: Tabla De Contenido
La garantía del producto o el servicio no se extenderá si: (1) el producto se repara, modifica o altera, a menos que tal reparación, modificación o alteración esté autorizada por escrito por ASUS; (2) el número de serie del producto está deteriorado o se ha extraviado. -
Página 3: Avisos
Avisos Declaración de la Comisión Federal de Comunicaciones (FCC, Federal Communications Commission) Este dispositivo cumple la Parte 15 de las Reglas de la FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: • Este dispositivo no puede causar interferencias perjudiciales, y • Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado. Este equipo ha sido probado, hallándose que satisface los límites de un dispositivo digital de Clase B de acuerdo con los requisitos definidos en la Sección 15 de la normativa FCC. Estos límites se crearon con el fi n de proporcionar una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, usa y puede irradiar energía en frecuencias de radio y, si no se instala y usa de acuerdo con las instrucciones del fabricante, puede causar interferencias dañinas a las comunicaciones de radio. Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular. En el caso de que el equipo causara interferencia dañina con las recepción de radio o TV, la cual puede ser determinada encendiendo o apagando el equipo, se sugiere que el usuario tome una o más de las siguientes medidas para corregir la interferencia: • Reorientar o colocar en otro lugar la antena receptora. • Aumentar la separación entre el equipo y el receptor. • Conectar el equipo a una toma de corriente que se encuentre en un circuito distinto al que está conectado el receptor. • Solicitar ayuda al proveedor o a un profesional de radio y TV con experiencia. -
Página 4: Información De Seguridad
Información de seguridad • Antes de instalar el monitor, lea atentamente toda la documentación incluida en el paquete. • Para evitar incendios o descargas eléctricas, no exponga el monitor a la lluvia ni a la humedad. • No abra la carcasa del monitor. En el interior del mismo hay componentes con voltaje alto y peligroso que puede provocar graves daños personales. • Si la fuente de alimentación se avería, no intente arreglarla usted mismo. Póngase en contacto con un profesional cualificado o con su proveedor. • Antes de usar el producto, asegúrese de que todos los cables están correctamente conectados y que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente. • Las ranuras y aberturas situadas en la parte posterior y superior de la carcasa están pensadas para la ventilación del aparato. No las bloquee. No coloque nunca este aparato cerca de un radiador o fuentes de calor ni sobre ellas a menos que se proporcione la ventilación adecuada. • El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de alimentación de su domicilio, póngase en contacto con su distribuidor o con la compañía eléctrica local. • Use el enchufe adecuado que cumpla la normativa eléctrica local. • No sobrecargue las regletas de enchufes ni los alargadores. Si lo hace, podría provocar fuego o descargas eléctricas. • Evite el polvo, la humedad y las temperaturas extremas. No coloque el monitor en un área donde se pueda mojar. Coloque el monitor en una superficie estable. -
Página 5: Limpieza Y Mantenimiento
Limpieza y mantenimiento • Antes de levantar o reparar el monitor, debe desconectar los cables y el cable de alimentación. Siga las técnicas correctas para levantar el monitor cuando lo coloque. Cuando levante o transporte el monitor, agárrelo por los bordes. No levante la pantalla por la base ni el cable de alimentación. • Limpieza. Apague el monitor y desenchufe el cable de alimentación. Limpie la superficie del monitor con un paño sin pelusas y no abrasivo. Las manchas resistentes se pueden eliminar con un paño humedecido con un producto de limpieza suave. • No utilice productos de limpieza que contengan alcohol o acetona. Utilice productos de limpieza fabricados para pantallas LCD. Nunca rocíe productos de limpieza directamente en la pantalla, ya que pueden gotear dentro del monitor y causar descargas eléctricas. Los siguientes síntomas son normales en el monitor: • Debido a la naturaleza de la luz fluorescente, la pantalla puede parpadear durante el uso inicial. Desconecte la alimentación y vuelva a conectarla para asegurarse de que el parpadeo desaparece. • Puede detectar un brillo ligeramente irregular en la pantalla dependiendo del patrón de escritorio que utilice. • Cuando la misma imagen se muestra durante horas, una imagen remanente de la pantalla anterior puede mantenerse en pantalla al cambiar de imagen. La pantalla se recuperará lentamente. Si no es así, desconecte la corriente durante varias horas. • Cuando la pantalla se quede en blanco, parpadee o ya no funcione, póngase en contacto con su distribuidor o centro de servicio para repararla. ¡No repare la pantalla usted mismo! Convenciones utilizadas en esta guía... -
Página 6: Dónde Encontrar Más Información
Dónde encontrar más información Consulte las siguientes fuentes para obtener información adicional y las actualizaciones del software. Sitios Web de ASUS Los sitios Web de ASUS en todo el mundo proporcionan información actualizada del hardware y los productos de software de ASUS. Consulte el sitio Web http://www.asus.com Documentación opcional El paquete del producto puede incluir documentación opcional que puede haber agregado su distribuidor. Estos documentos no forman parte del paquete estándar. -
Página 7: Bienvenido
¡Bienvenido! ® ¡Gracias por adquirir el monitor LCD de ASUS Los monitores LCD panorámicos más modernos de ASUS proporcionan una visualización más nítida, clara y brillante, además de una gran cantidad de funciones que mejoran la experiencia de visualización. ¡Con estas funciones, disfrutará de la comodidad y la experiencia visual agradable que proporciona el monitor! Contenido del paquete Compruebe que el paquete contiene los siguientes artículos: Monitor LCD Cable de alimentación Cable VGA Cable DVI (Dual-Link) Cable de audio de 3,5 mm Guía de inicio rápido Tarjeta de Garantía Si alguno de los artículos anteriores falta o está dañado, póngase en contacto son su distribuidor inmediatamente. Monitor LCD Serie VG278HV de ASUS... -
Página 8: Presentación Del Monitor
Presentación del monitor 1.3.1 Vista frontal Botón • Presione esta tecla de acceso rápido para cambiar entre los seis modos preestablecidos de vídeo (Modo Escenario, Modo Estándar, Modo Cine, Modo Juego, Modo Noche y sRGB) con la Tecnología de inteligencia de vídeo SPLENDID™. • También permite salir del menú OSD o retroceder al menú anterior cuando el menú OSD está activo. Botón • Presione este botón para ajustar automáticamente la imagen con los valores de posición, frecuencia y fase óptimos (solamente para el modo VGA). Botón • Presione este botón para reducir el valor de la función seleccionada o pasar a las funciones siguientes. • Botón rápido de volumen Botón Capítulo 1: Introducción al producto... - Página 9 • Presione este botón para entrar o seleccionar el icono (función) resaltado mientras el menú OSD está activado. • Sale del menú OSD de botones de acceso rápido. Botón • Presione este botón para aumentar el valor de la función seleccionada o pasar a la función anterior. • Tecla de acceso directo de brillo Botón Seleccionar entrada • Presione este botón para seleccionar la fuente de entrada. Botón de alimentación o indicador de alimentación : • Presione este botón para encender y apagar el monitor. • La definición del color del indicador de alimentación se muestra a continuación. Estado Descripción Azul ENCENDER Ámbar Modo de espera APAGAR APAGAR Monitor LCD Serie VG278HV de ASUS...
-
Página 10: Vista Posterior
1.3.2 Vista posterior Conectores situados en la parte posterior Ranura de bloqueo Kensington. Puerto ENTRADA DE CA: este puerto permite conectar el cable de alimentación. Puerto VGA: este puerto de 15 contactos permite realizar una conexión VGA de PC. Puerto DVI: este puerto de 24 contactos es para una conexión de señal digital DVI-D para equipos personales (PC). Puerto ENTRADA HDMI: este puerto permite conectar un dispositivo compatible con HDMI. Conector Entrada de audio de PC: este conector exterior de 3,5mm permite realizar una conexión de audio de PC. Conector Salida de auriculares: este conector exterior de 3,5mm permite realizar una conexión de audio de auriculares. Capítulo 1: Introducción al producto... -
Página 11: Montar La Base Del Monitor
Montar la base del monitor Para montar la base del monitor: Acople la base al brazo. Una la base al brazo con los tornillos. Puede apretar fácilmente los tornillos con los dedos. Quite el seguro de ajuste de altura del brazo. El seguro de ajuste de la altura NUNCA se debe quitar ANTES de colocar el monitor VERTICALMENTE en una mesa plana y estable. Monitor LCD Serie VG278HV de ASUS... -
Página 12: Ajustar El Monitor
Ajustar el monitor • Para conseguir la mejor visualización posible, es recomendable mirar a toda la superficie del monitor y, a continuación, ajustarlo con el ángulo que le resulte más cómodo. • Sujete la base para impedir que el monitor se caiga cuando cambie su ángulo. • Puede inclinar el monitor entre -5˚ y +15˚, girarlo de izquierda a derecha hasta 150˚ y levantarlo hasta una altura de aproximadamente 100 mm. -5° ~ +15° 150° 150° 0° 100mm Es normal que el monitor tiemble ligeramente mientras ajusta el ángulo de visualización. Capítulo 2: Configuración... -
Página 13: Desmontar El Brazo (Para Soportes Para Pared Vesa)
Desmontar el brazo (para soportes para pared VESA) El brazo desmontable de este monitor LCD está especialmente diseñado para soportes para pared VESA. Para desmontar el brazo: Desconecte los cables de alimentación y señal. Baje el monitor todo lo que se pueda y, a continuación, inserte el seguro de ajuste de la altura. Coloque la parte frontal del monitor boca abajo y con cuidado sobre una mesa plana y despejada. Utilice un destornillador para quitar los cuatro tornillos del brazo y, a continuación, desmonte el brazo del monitor. • Es recomendable que cubra la superficie de la mesa con un paño suave para no dañar el monitor. • Sujete la base mientras quita los tornillos. • El kit para instalación en pared VESA (100 mm x 100 mm) se adquiere por separado. • Utilice solamente el soporte para instalación en pared homologado por UL que aguante un peso o carga mínima de 32,4 Kg (tamaño de los tornillos: M4 x 10 mm). Monitor LCD Serie VG278HV de ASUS... -
Página 14: Menú En Pantalla (Osd)
Menú en pantalla (OSD) 3.1.1 Configuración VG278 Splendid Modo Escenario Color Modo Estándar Modo Cine Imagen Modo Juego Selección de entrada Config. Sistema Modo Noche sRGB Move Menu Exit Presione el botón [ ] para activar el menú OSD principal. Presione [ ] o [ ] para recorrer las funciones. Resalte y active la función que desee presionando el botón [ ]. Si la función seleccionada tiene un submenú, presione de nuevo el botón ] o [ ] para recorrer las funciones del mismo. Resalte y active la función del submenú que desee presionando el botón Presione el botón [ ] o [ ] para cambiar la configuración de... -
Página 15: Presentación De Las Funciones Osd
Move Menu Exit • Modo Escenario: la mejor elección para visualización de fotografías de paisajes con mejora de vídeo SPLENDID™. • Modo Estándar: la mejor elección para editar documentos con mejora de vídeo SPLENDID™. • Modo Cine: la mejor elección para películas con mejora de vídeo SPLENDID™. • Modo Juego: la mejor elección para reproducir juegos con mejora de vídeo SPLENDID™. • Modo Noche: la mejor elección para juegos o películas con escenas oscuras con mejora de vídeo SPLENDID™. • Modo sRGB: compatible con el espacio de color sRGB. El modo sRGB es la mejor elección para edición de documentos. • En el modo Estándar, las funciones Saturación y ASCR no podrán ser configuradas por el usuario. • En el resto de modos, la función sRGB no podrá ser configurada por el usuario. Monitor LCD Serie VG278HV de ASUS... - Página 16 Color Establezca la configuración de color que dese en este menú. VG278 Splendid Brillo Color Contraste Imagen Saturación Selección de entrada Temp del color Modo Usuario Config. Sistema Tono de piel Natural Smart View APAGAR Move Menu Exit • Brillo: el intervalo de ajuste está comprendido entre 0 y 100. Puede activar esta función con el botón de acceso directo • Contraste: el intervalo de ajuste está comprendido entre 0 y 100. • Saturación: el intervalo de ajuste está comprendido entre 0 y 100. • Temp del Color: contiene cuatro modos de color: “Frío”, “Normal”, “Cálido” y “Modo Usuario”.
- Página 17 Posición: permite ajustar las posiciones horizontal (Posición-H) y vertical de la imagen (Posición-V). el intervalo de ajuste está comprendido entre 0 y 100. (Solamente disponible para entrada VGA.) • Enfoque: permite reducir el ruido de las líneas horizontales y verticales de la imagen ajustando los parámetros (Fase) y (Frecuencia) por separado. el intervalo de ajuste está comprendido entre 0 y 100. (Solamente disponible para entrada VGA.) • La opción Fase ajusta la fase de la señal del reloj de píxeles. Con un ajuste de fase intenso, la pantalla muestra perturbaciones horizontales. • La opción Frecuencia (frecuencia de píxeles) controla el número de píxeles explorados por barrido horizontal. Si la frecuencia no es correcta, la pantalla mostrará bandas verticales y la imagen no será proporcional. Selección de entrada Seleccione la fuente de entrada “VGA”, “DVI” o “HDMI”. VG278 Splendid Color Imagen HDMI Selección de entrada Config. Sistema Move Menu Exit Monitor LCD Serie VG278HV de ASUS...
-
Página 18: Configuración Del Sistema
Solamente las entradas VGA y DVI admiten la función “Búsqueda automática”. Configuración del sistema Permite ajustar la configuración del sistema. VG278 Splendid Splendid Demo Mode APAGAR Color Volumen Imagen ECO Mode APAGAR Selección de entrada Config. OSD Config. Sistema Idioma Español Información Reset Todo Move Menu Exit • Splendid Demo Mode: permite dividir la pantalla en dos para comparar modos Splendid. (Solamente está disponible en los siguientes modos: Escenario, Cine, Juego y Noche.) • Volumen: permite ajustar el nivel de volumen de salida del altavoz y de los auriculares. el intervalo de ajuste está comprendido entre 0 y 100. •... -
Página 19: Especificaciones
Entrada de PC DVI-D de enlace dual, D-Sub Entrada de audio de PC Sí (miniconector de 3,5 mm) Entrada de vídeo HDMI Entrada de audio AV HDMI Conector para auriculares Sí (miniconector de 3,5 mm) Colores del chasis Negro LED de encendido y apagado Azul (Encendido)/Ámbar (Espera) Monitor LCD Serie VG278HV de ASUS... - Página 20 Inclinación +15˚ ~ -5˚ Plataforma giratoria +150˚ ~ -150˚ Ajuste de la altura 100 mm Instalación para pared VESA 100 x 100 mm Bloqueo Kensington Sí Voltaje de entrada de CA CA: 100 ~ 240V Consumo de energía Alimentación encendida: < 29,5 W* Espera: < 1 W (típico) Alimentación apagada: < 1 W Nota *Basado en norma Energy Star 6.0 Temperatura de funcionamiento 0 ˚C ~ +35 ˚C Temperatura (sin funcionar) -20 ˚C ~ +60 ˚C Dimensiones (A x L x F) 643 x 438 x 250 mm (máquina) 711 x 227 x 540 mm (paquete)
-
Página 21: Solucionar Problemas (Preguntas Más Frecuentes)
La imagen de la pantalla • Asegúrese de que el cable de señal está correctamente bota o hay un efecto de onda conectado al monitor y al equipo. en dicha imagen. • Aleje los dispositivos eléctricos que puedan estar causando interferencia. La imagen de la pantalla • Inspeccione el cable de señal y asegúrese de que no presenta defectos de color hay ningún contacto doblado. (el blanco no parece blanco). • Restablezca toda la configuración a través del menú OSD. • Ajuste la configuración de color R/G/B o seleccione Temp del Color mediante el menú OSD. No hay sonido o este es • Asegúrese de que el cable de audio está correctamente muy bajo conectado al monitor y al equipo. • Ajuste la configuración del volumen tanto en el monitor como en el equipo. • Asegúrese de que el controlador de la tarjeta de sonido del equipo está correctamente instalado y activado. Monitor LCD Serie VG278HV de ASUS... -
Página 22: Lista De Frecuencias Admitidas
Lista de frecuencias admitidas Resolución Tasa de actualización Horizontal 640x480 60Hz 31.469KHz 640x480 67Hz 35KHz 640x480 75Hz 37.5KHz 720x400 70Hz 31.469KHz 720x400 85Hz 37.927KHz 800x600 56Hz 35.156KHz 800x600 60Hz 37.879KHz 800x600 72Hz 48.077KHz 800x600 75Hz 46.875KHz 832x624 75Hz 49.725KHz 848x480 60Hz 31.02KHz 1024x768... -
Página 23: Resolución
640x480P (HDMI) 59,94 / 60Hz 31,469KHz/31,5KHz 720x480P (HDMI) 59,94 / 60Hz 31,469KHz/31,5KHz 720x576P (HDMI) 50Hz 31,25KHz 1280x720P (HDMI) 50Hz 37,5KHz 1280x720P (HDMI) 59,94 / 60Hz 44,955KHz/45KHz 1440x480P (HDMI) 59,94 / 60Hz 31,469KHz/31,5KHz 1440x576P (HDMI) 50Hz 31,25KHz 1920x1080i (HDMI) 50Hz 28,125KHz 1920x1080i (HDMI) 59,94 / 60Hz 33,716KHz/33,75KHz 1920x1080P (HDMI) 50Hz 56,25KHz 1920x1080P (HDMI) 59,94 / 60Hz 67,433KHz/67,5KHz Monitor LCD Serie VG278HV de ASUS 3-10...
