Daikin VAM350J7VEB Manual De Instalación Y Funcionamiento
  1. Manuales
  2. Marcas
  3. Daikin Manuales
  4. Ventilación
  5. VAM350J7VEB
  6. Manual de instalación y funcionamiento
Daikin VAM350J7VEB Manual De Instalación Y Funcionamiento

Daikin VAM350J7VEB Manual De Instalación Y Funcionamiento

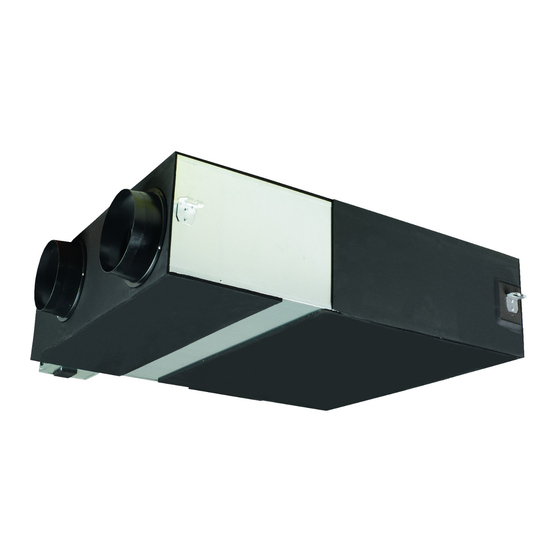

Unidad de ventilación con recuperación de calor
Ocultar thumbs Ver también para VAM350J7VEB:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Manual de instalación y
funcionamiento
Unidad de ventilación con recuperación de calor
VAM350J7VEB
VAM500J7VEB
VAM650J7VEB
VAM800J7VEB
VAM1000J7VEB
Manual de instalación y funcionamiento
VAM1500J7VEB
Español
Unidad de ventilación con recuperación de calor
VAM2000J7VEB

Publicidad

Tabla de contenido
loading

Manuales relacionados para Daikin VAM350J7VEB

Resumen de contenidos para Daikin VAM350J7VEB

  • Página 1 Manual de instalación y funcionamiento Unidad de ventilación con recuperación de calor VAM350J7VEB VAM500J7VEB VAM650J7VEB VAM800J7VEB VAM1000J7VEB Manual de instalación y funcionamiento VAM1500J7VEB Español Unidad de ventilación con recuperación de calor VAM2000J7VEB...
  • Página 2 2P333093-3C...

  • Página 3: Tabla De Contenido

    Acerca de la prueba de funcionamiento ..... 28 support-and-manuals/product-information/ 8 Mantenimiento y servicio técnico Las revisiones más recientes de la documentación suministrada pueden estar disponibles en la página Web regional de Daikin o a Precauciones de seguridad durante el mantenimiento ..... 28 través de su distribuidor. 8.1.1 Prevención de riesgos eléctricos ........

  • Página 4: Para El Instalador

    2 Acerca de la caja ▪ Hay disponible un conjunto completo de los datos técnicos más recientes en el sitio web regional Daikin (accesible al público). Para el instalador Modelos 1500+2000 Acerca de la caja Unidad de ventilación con recuperación de calor 2.1.1...

  • Página 5: Preparación

    4 Preparación Rango de Temperatura 0°C BS~40°C BS PRECAUCIÓN funcionamiento Humedad relativa ≤80% Este aparato NO es accesible al público en general, por lo Ubicación de la tanto, instálelo en una zona segura, a la que no se pueda unidad acceder fácilmente. Esta unidad es adecuada para instalarse en un entorno Es posible que, como consecuencia de la condensación, el comercial e industrial ligero.

  • Página 6: Cómo Instalar Las Juntas Para Conductos

    4 Preparación 2 Fije la placa de montaje opcional (EKMPVAM) en la parte Para el modelo 650 superior de la placa que conecta las 2 unidades. 3 Fije la PCB del adaptador opcional (KRP2A51) en la caja de instalación (KRP1BA101). 4 Siga las instrucciones de instalación suministradas con los kits opcionales (BRP4A50A, KRP2A51 y KRP1BA101).

  • Página 7: Especificaciones Para Los Fusibles Y Cableado Suministrados En Obra

    4 Preparación Ejemplo de cableado AVISO Si se utilizan disyuntores de circuito de corriente residual, asegúrese de usar uno de tipo de alta velocidad con clasificación de corriente operativa residual de 300 mA. AVISO La alimentación DEBE estar protegida con los dispositivos de seguridad necesarios, esto es, un interruptor principal, un fusible lento en cada fase y un disyuntor de fugas a tierra, de acuerdo con la normativa vigente.

  • Página 8: Instalación

    5 Instalación PRECAUCIÓN ▪ Por motivos de seguridad, la longitud mínima necesaria de los conductos es de 1,5  m. Si los conductos son más cortos o si no se instalan conductos, DEBE instalar rejillas en las aberturas de los conductos o en la aberturas de la unidad.

  • Página 9: Cómo Instalar Los Pernos De Anclaje

    5 Instalación Para los modelos 1500+2000: Caja de control Tapa de servicio Orificio de inspección AVISO Cuando la unidad de ventilación con recuperación de calor se instala al revés, la temperatura del aire exterior mínima permitida es de 5°C. Si esto no se puede garantizar, DEBE instalar un calentador para calentar el aire exterior a 5°C.

  • Página 10: Cableado Eléctrico

    5 Instalación ▪ Si el nivel de temperatura y humedad dentro del techo es siempre ADVERTENCIA alto, instale ventilación dentro del techo. Si un interruptor principal u otro medio de desconexión NO ▪ Aísle el conducto y la pared eléctricamente cuando un conducto viene instalado de fábrica, en el cableado fijo, DEBE metálico deba penetrar en un enrejado metálico o en un instalarse un medio de separación en todos los polos que...

  • Página 11: Apertura De La Cubierta De La Caja De Conexiones

    5 Instalación 5.5.2 Apertura de la cubierta de la caja de conexiones PRECAUCIÓN Antes de abrir la cubierta, asegúrese de desconectar los interruptores de alimentación de las unidades principales y demás dispositivos conectados a las unidades principales. ▪ Retire los tornillos que aseguran la cubierta y abra la caja de conexiones.
  • Página 12 5 Instalación Modelos 800+1000 J3 J2 J1 JC F2 F1 P2 P1 X33A X14A X35A X24A Caja de conexiones Cubierta de la caja de conexiones Fijación del tornillo y la arandela Terminal de conexión a tierra X29A Cuadro de terminales Cuadro de terminales del cableado de transmisión (P1, P2, F1, F2) Cableado de transmisión (al controlador opcional)
  • Página 13 5 Instalación Modelos 1500+2000 J3 J2 J1JC F2 F1 P2 P1 X33A X14A X35A X35A X24A X24A X29A X27A Caja de conexiones Cubierta de la caja de conexiones Fijación del tornillo y la arandela Terminal de conexión a tierra VAM350~2000J7VEB Manual de instalación y funcionamiento Unidad de ventilación con recuperación de calor 4P487292-1B –...

  • Página 14: Conexión De La Alimentación Eléctrica, Terminales Del Cable De Control E Interruptores En La Pcb

    6 Configuración Cuadro de terminales Ajuste de fábrica (no hay funcionamiento si se modifica el Cuadro de terminales del cableado de transmisión (P1, P2, ajuste) F1, F2) AVISO Cableado de transmisión (al controlador opcional) Cable de alimentación eléctrica Ajustes de fábrica: NO modifique los ajustes del interruptor Cables para conectar el regulador externo adicional cuando haya un controlador conectado.
  • Página 15 6 Configuración 5 Pulse el botón Programar/Cancelar (f) una vez, para introducir En caso de ajustes individuales: el ajuste. Ajustes de Obra Núm. unidad Modo Resultado: La visualización del código deja de parpadear y se enciende. 6 Pulse el botón Inspection/Trial (a) para volver al modo normal. Volver Ajuste En caso de ajustes de grupo:...

  • Página 16: Lista De Ajustes

    6 Configuración Manual de instalación y funcionamiento VAM350~2000J7VEB Unidad de ventilación con recuperación de calor 4P487292-1B – 2018.05...
  • Página 17 6 Configuración VAM350~2000J7VEB Manual de instalación y funcionamiento Unidad de ventilación con recuperación de calor 4P487292-1B – 2018.05...
  • Página 18 6 Configuración Manual de instalación y funcionamiento VAM350~2000J7VEB Unidad de ventilación con recuperación de calor 4P487292-1B – 2018.05...
  • Página 19 6 Configuración VAM350~2000J7VEB Manual de instalación y funcionamiento Unidad de ventilación con recuperación de calor 4P487292-1B – 2018.05...
  • Página 20 6 Configuración Manual de instalación y funcionamiento VAM350~2000J7VEB Unidad de ventilación con recuperación de calor 4P487292-1B – 2018.05...
  • Página 21 6 Configuración VAM350~2000J7VEB Manual de instalación y funcionamiento Unidad de ventilación con recuperación de calor 4P487292-1B – 2018.05...

  • Página 22: Ajustes Para Todas Las Configuraciones

    6 Configuración Ajustes para todas las configuraciones Ajuste 17(27)-4: Primero seleccione la velocidad del ventilador. Establézcala en alta o muy alta. Conexión directa mediante Todas las demás configuraciones del sistema conductos o ventilador externo Modelos 350~1000 Modelos 1500+2000 Advertencia: La caída de presión en los conductos de las unidades superior e inferior debe ser igual para...

  • Página 23: Acerca Del Ajuste 19(29)-0-04 Y 19(29)-0-05

    6 Configuración 6.3.1 Acerca del ajuste 19(29)-0-04 y 19(29)-0-05 ▪ Cuando haya configurado ajuste 19(29)‑0‑04 satisfactoriamente, el sistema lo cambiará automáticamente al ajuste 19(29)‑0‑01. ▪ Cuando haya configurado ajuste 19(29)‑0‑05 satisfactoriamente, el sistema lo cambiará automáticamente al ajuste 19(29)‑0‑02. AVISO Si cambia los conductos, instale filtros limpios y vuelva a configurar el ajuste 19(29)‑0‑04 o 19(29)‑0‑05.

  • Página 24: Controlador Para Las Unidades De Ventilación Con Recuperación De Calor

    6 Configuración 1 Pulse varias veces el botón de selección de modo de Indicación de es necesario limpiar el filtro de aire funcionamiento, hasta que se seleccione el modo de Cuando la caída de presión en el filtro sea demasiado grande, se ventilación.
  • Página 25 6 Configuración exterior suministrado al entorno. Esto puede evitar que los olores y bacterias del aire de los hospitales lleguen a la habitación por los pasillos. Para cambiar este ajuste, consulte Lista de ajustes en la guía de referencia del instalador y del usuario. Botón de cambio del modo de ventilación: FRESH UP "...

  • Página 26: Cómo Ajustar El Temporizador

    6 Configuración recuperación de calor NO se PUEDEN encender ni apagar con Control lineal Control fijo el controlador de la unidad de ventilación con recuperación de Evaluación Cada 30 minutos Cada 20 minutos calor. (media de 6 Indicación de funcionamiento en espera: mediciones) Este icono indica que la unidad está...

  • Página 27: Puesta A Punto

    7 Puesta a punto Mecanismo de bisagra Tapa de servicio Elemento de intercambio de calor Filtro de aire Raíl del elemento de intercambio de calor Tornillo 1 Tornillo 2 1 Abra la bisagra de la tapa de servicio aflojando el tornillo. 2 Retire la tapa de servicio.

  • Página 28: Precauciones Durante La Puesta A Punto

    8 Mantenimiento y servicio técnico Fecha de instalación y ajuste de campo Precauciones durante la puesta a punto Asegúrese de anotar la fecha de instalación en la pegatina de la parte trasera del panel delantero de acuerdo con EN60335‑2‑40, y anote el contenido de los PRECAUCIÓN ajustes de campo.

  • Página 29: Solución De Problemas

    9 Solución de problemas 2 Mida la tensión entre los terminales del bloque de terminales Solución de problemas con un medidor y confirme que no hay alimentación. Además, realice una medición de los puntos tal y como se muestra en la siguiente ilustración utilizando un medidor y verifique que la Precauciones durante la solución tensión del condensador del circuito principal no supera los...

  • Página 30: Datos Técnicos

    ▪ Hay disponible un subconjunto de los datos técnicos más Para los modelos 350~650 recientes en el sitio web regional Daikin (accesible al público). Condensador (A2P) ▪ Hay disponible un conjunto completo de los datos técnicos más recientes en el sitio web regional Daikin (accesible al público).

  • Página 31: Para El Usuario

    11 Interfaz de usuario Para el usuario Interfaz de usuario PRECAUCIÓN ▪ NUNCA toque las partes internas del controlador. ▪ NO quite el panel delantero. Algunas piezas internas son peligrosas y se pueden producir problemas de funcionamiento. Para la verificación y ajuste de las piezas internas, consulte con su distribuidor.

  • Página 32: Mantenimiento Del Elemento De Intercambio De Calor

    13 Solución de problemas 4 Si lava el filtro de aire con agua, elimine el agua ADVERTENCIA completamente y deje que se seque de 20 a 30 minutos a la Detenga la unidad y desconéctela de la red eléctrica si sombra.

  • Página 33: Reubicación

    14 Reubicación Reubicación Póngase en contacto con su distribuidor para mover y reinstalar la unidad completa. La mudanza de las unidades la debe llevar a cabo personal con experiencia. Tratamiento de desechos AVISO NO intente desmontar el sistema usted mismo: el desmantelamiento del sistema DEBE ser efectuado de acuerdo con las normas vigentes.
  • Página 36 4P487292-1B 2018.05...
