Somopar 100023 Manual De Instrucciones

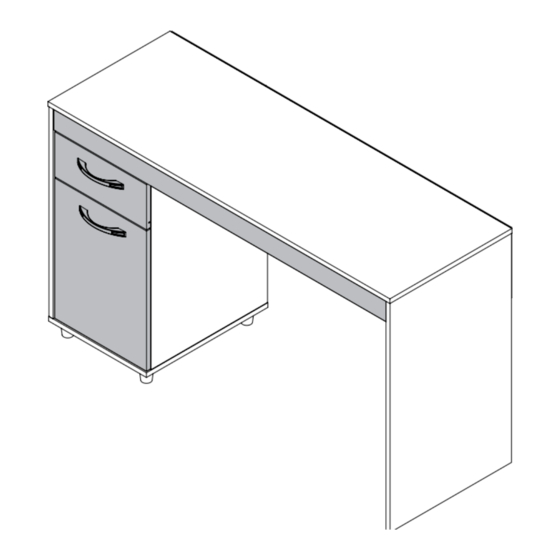

OFFICE - BOREAL - MESA PC - 100023
Manual de Instruções / Manual de instrucciones / Instruction Manual
A
06 pçs/partes
(METAL) Parafuso/Tornillo/Screw Ø4,0*45mm
B 14 pçs/partes
(METAL) Parafuso/Tornillo/Screw Ø3,5*25mm
C 18 pçs/partes
(METAL) Parafuso/Tornillo/Screw Ø3,5*12mm
D 22 pçs/partes
(MADEIRA) Cavilha/staquilla/Pin Ø6*30mm
E
45 pçs/partes
(METAL) Prego/Unã/Nail 10*10
02 pçs/partes
F
Puxador/Puller/Handle
G
02 pçs/partes
(METAL) Calço dobradiça/Calzo bisagra/Shim hinge
H 02 pçs/partes
(METAL) Dobradiça/Bisagra/Hinge
02 pçs/partes
I
(Plastico)
Pessoas necessárias
Cantoneira gaveta/Esquina cajón/Corner drawer
para montagem
Montador
06 pçs/partes
J
(METAL)
Parafuso/Tornillo/Screw Ø3,5*12mm
Ensamblador
K 01 pç/parte
Necesario en ensamblador
Configuración
(Metal) Corrediça/Diapositiva/Slide 350mm
L 02 pçs/partes
(METAL) Parafuso/Tornillo/Screw Ø3,5*40mm
04 pçs/partes 02 pçs/partes
M O
Sapata/Zapata/Shoe Sapata/Zapata/Shoe
TAMANHO REAL DOS PARAFUSOS E CAVILHAS USAR A REGUA / TAMAÑO REAL DE TORNILLOS Y ESTAQUILLA UTILIZAR LA REGLA
Temos ainda algumas informações muito importantes:
01 - Para a limpeza, utilize sempre pano macio e seco. / 02 - Nunca utilize na limpeza palhas de aço e produtos abrasivos, tais como: Álcool ou detergentes. Alguns produtos químicos podem comprometer a aparência e durabilidade do
móvel. / 03 - Evite colocar peso excessivo em cima do móvel, isto poderá provocar empenamento e, em casos mais extremos, quebra de algum componente ou ainda danos na parte estrutural.
- Caso seja necessário desmontar o produto, procure a ajuda de um profissional especializado. / A SOMOPAR acredita no princípio da responsabilidade ambiental, para tanto, utilizamos em nossa linha de produtos, madeira reconstituída
proveniente de fornecedores e detentores de certificação ambiental.
Termo de garantia:
Os produtos da SOMOPAR tem garantia de 3 meses a contar da data de emissão da nota fiscal pela loja. Qualquer dúvida ou problema entre em contato no local em que foi efetuada a compra.
Todavía tenemos una información muy importante:
01 - Para la limpieza, utilice siempre un paño suave y seco. / 02 - Nunca use lana de acero en la limpieza y abrasivos productos, como alcohol o detergentes. Algunos productos químicos pueden comprometer la apariencia y durabilidad de los muebles.
- Evite colocar el exceso de peso en la parte superior de la unidad, esto puede causar deformaciones y, en casos extremos, la rotura de cualquier componente o dañar la parte estructural. / 03 - Si necesita desmontar el producto, buscar la ayuda de un
especialista. / SOMOPAR cree en el principio de la responsabilidad ambiental, tanto que utilizamos en nuestra línea de productos, Madera reconstituida de proveedores y titulares de certificación ambiental.
Plazo de garantía:
Los productos de SOMOPAR tienen una garantía de tres meses a partir de la fecha de emisión de la factura por la tienda. Cualquier pregunta o problema, por favor póngase en contacto con el lugar donde se realizó la compra.
We still have some very important information:
01 - To clean, use only soft, dry cloth. / 02 - Never use in cleaning steel wool and abrasive products, such as alcohol or detergents. Some chemicals may compromise the appearance and durability of the furniture. / 03 - Avoid placing excessive weight on top of the unit, this
may cause warping and, in extreme cases, breakage of any component or damage the structural part.
- If you need to disassemble the product, seek help from a specialist. / A SOMOPAR believes in the principle of environmental responsibility, therefore we use in our product line, reconstituted wood from suppliers and environmental certification holders.
Warranty term:
SOMOPAR's products are guaranteed for three months from the date of issuance of the invoice by the store. Any questions or problems please contact the place where the purchase was made.
Disponível nas cores/disponible en colores/avaliable colors:
Nº Características / descripción
01 Base / Apoyo / Support
02 Lateral esq / lado izqu / Side left
03 Divisor / Divisor /
04 T ampo / T ablero / Lid
05 Lateral dir / Lado dere / Side Right
06 Vista / Vista / View
07 Prateleira / Estante / Shelf
08 Fundo / Fondo / Fund
09 Fundo / Fondo / Fund
10 Frente gav / Frente cajón / Front drawer
11 Lateral gav / Lado cajón / Side drawer
12 Traseiro gav / Trasero cajón / Back drawer
13 Fundo gav / Fondo cajón / Fund drawer
14 Porta / Puerta / Door
Ferramentas Necessárias (Não fornecidas)
Chave de fenda Martelo Chave de phillips Parafusadeira
Destornillador Martillo Destornillador phillips Destornillador eléctrico
Herramientas necesarias (No proporcionado)
10 pçs/partes
Q
P
(Metal ) Cantonei r a gaveta/Esqui n a caj ó n/Corner drawer (METAL) Parafuso/Tornillo/Screw Ø5,0*35mm
Broca Ø3mm
Del taladro 3mm
04 pçs/partes
M. P .
MDP
MDP
MDP
MDP
MDP
MDP
MDP
MDF
MDF
MDP
MDP
MDP
MDF
MDP
0000006562
Dim. ( m m )
361*448*15
672*448*15
672*430*15
1261*450*15
733*448*15
1228*70*15
885*140*15
905*225*3
700*348*3
339*144*15
350*100*12
280*100*12
303*357*3
339*448*15
Qtde. Vol.
01 1/1
01 1/1
01 1/1
01 1/1
01 1/1
01 1/1
01 1/1
01 1/1
01 1/1
01 1/1
02
1/1
01 1/1
01 1/1
01 1/1
