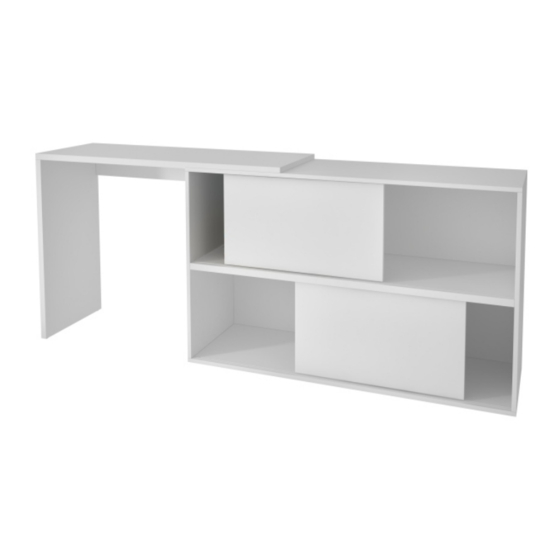

MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
COD BR: BC 44
1

Publicidad

loading

Resumen de contenidos para Madeira BC 44

  • Página 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BC 44...
  • Página 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit.
  • Página 4: Antes De Começar Before Starting Antes De Comenzar

    Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
  • Página 5: Dimensões E Ferramentas Dimensions And Tools Dimensiones Y Herramientas

    Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Opção 1 / Option 1 / Opción 1 Dimensões: L: 1200 A: 780 P: 1070 mm Dimensions: W: 42.13 H: 30.71 D: 47.24 inches Dimensiones: L: 1200 A: 780 P: 1070mm Opção 2 / Option 2 / Opción 2 Dimensões: L: 1885 A: 780 P: 380 mm...
  • Página 6 COD BR: BC 44 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD BASE BASE BASE TAMPO TAPA LATERAL SIDE LATERAL SHELF REPISA PRATELEIRA DIVISÓRIA PARTITION PARTICIÓN PORTA DOOR PUERTA TAPA MESA TAMPO MESA DESK TOP LATERAL MESA DESK SIDE LATERAL MESA...
  • Página 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000168 X 60 EF 000106 x 32 EF 000033 x 22 PERFIL PLASTICO x 2 3,5X14 CC 10X10 C/C 8x30 PLASTICO PROFILE x 2 PERFIL PLASTICO x 2 PÉS x 8 EF 000061 X 8...
  • Página 8 = 12KG - 26.5LB = 5KG - 11.02LB = 15KG - 33.1LB PASSO 1 / STEP 1 / PASO 1 Utilize a cola antes de inserir a ferragem EF 000033 nas peças 03, 04 e 05. Use the glue before connecting hardware EF 000033 into pieces 03, 04 and 05. Utilice el pegamento antes de insertar herraje EF 000033 en las piezas 03, 04 y 05.
  • Página 9 PASSO 2 / STEP 2 / PASO 2 Encaixe o perfil plástico nas peças 01 e 04. Fit the plastic profile at pieces 01 and 04. Encaje el perfil plastico en las piezas 01 y 04. PASSO 3 / STEP 3 / PASO 3 Insira o pino plástico nas peças 06.
  • Página 10 PASSO 5 / STEP 5 / PASO 5 Conecte as peças 07, 08 e 09 utilizando as ferragens EF 000061 e EF 000106. Connect pieces 07, 08 and 09 using hardwares EF 000061 and EF 000106. Junte las piezas 07, 08 y 09 utilizando los herrajes EF 000061 y EF 000106. PÉS REDONDOS ROUND FEET PIES REDONDOS...
  • Página 11 PASSO 8 / STEP 8 / PASO 8 Fixe as peças 10 utilizando a ferragem EF 000168. Attach pieces 10 using hardware EF 000168. Fije las piezas 10 utilizando el herraje EF 000168. OPÇÃO 1 / OPTION 1 / OPCIÓN 1 PASSO 9 / STEP 9 / PASO 9 Conecte as partes montadas nos passos 5 e 8 utilizando as ferragens EF 000061 e EF 000106.
  • Página 12 PASSO 11 / STEP 11/ PASO 11 Conecte as peças 07 ao móvel montado. Utilize o tapa furos para cobrir os parafusos aparentes. Use the sticker to cover the apparent screws. Utilice los tapa huecos para cubrir los tornillo aparentes. Tapa furos Sticker Tapas plásticas...
