N
o olvide leer las Precauciones importantes antes de utilizar este producto.
Conserve el CD de la Guía del usuario en un sitio accesible como referencia para el
futuro.
C
onsulte la etiqueta adjunta al producto y transmita esta información a su
distribuidor cuando requiera asistencia.

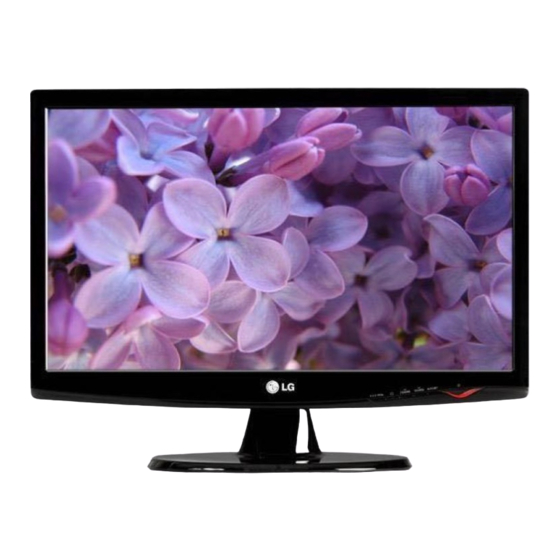

Guía del usuario
W2043T
W2243T
W2343T
Publicidad
Tabla de contenido
Manuales relacionados para LG W2043T
Resumen de contenidos para LG W2043T
- Página 1 Guía del usuario W2043T W2243T W2343T o olvide leer las Precauciones importantes antes de utilizar este producto. Conserve el CD de la Guía del usuario en un sitio accesible como referencia para el futuro. onsulte la etiqueta adjunta al producto y transmita esta información a su...
-
Página 2: Precauciones Importantes
Precauciones importantes Esta unidad se diseñó y fabricó para garantizar la seguridad personal; sin embargo, el uso inadecuado de la unidad puede causar descargas eléctricas o riesgo de incendios. Con el fin de permitir un funcionamiento correcto de todas las opciones de seguridad incorporadas en esta pantalla, respete las siguientes normas básicas para su instalación, uso y mantenimiento. -
Página 3: Durante La Instalación
Precauciones importantes Durante la instalación No coloque objetos sobre el cable de alimentación ni los pase por encima de él; no coloque la pantalla donde el cable de alimentación pueda resultar dañado. No utilice esta pantalla cerca del agua como en una bañera, un lavabo, un fregadero, en suelo mojado o cerca de una piscina. -
Página 4: Limpieza
Precauciones importantes Limpieza Desenchufe la pantalla antes de limpiar su superficie. Utilice un paño ligeramente húmedo, no mojado. No utilice un aerosol directamente sobre la pantalla porque un exceso de pulverización puede provocar descargas eléctricas. Al limpiar el producto, desenchufe el cable de alimentación y frótelo suavemente con un paño suave para evitar arañarlo. -
Página 5: Conexión De La Pantalla
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Instalación de la base de soporte Coloque el monitor cara abajo sobre un paño suave. Monte la Stand Base (Base del soporte) en Stand Body la (Estructura de soporte) en la dirección correcta. -
Página 6: Desarmar El Soporte
Conexión de la pantalla Desarmar el soporte Colocar un almohadón o paño Colocar el monitor cara abajo sobre suave sobre una superficie plana. el almohadón o paño suave. Quite su seguro en el producto como se indica a continuación, haciéndolo girar en la dirección de la flecha. -
Página 7: Colocación De La Pantalla
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Colocación de la pantalla Ajuste la posición del panel de diferentes formas, para conseguir la máxima comodidad. Rango de inclinación : -5˚~15˚... -
Página 8: Uso Del Ordenador
Conexión de la pantalla Uso del ordenador Asegúrese de apagar el ordenador y el producto. Conecte el cable como aparece en el diagrama siguiente desde NOTA Esta es una imagen simplificada de la parte posterior. Conecte el cable del DVI-D Esta vista de la parte posterior es la de un modelo general;... -
Página 9: Usar El Sostenedor Del Cable
Conexión de la pantalla Usar el sostenedor del cable (Esta característica no está disponible en todos los modelos.) Porta-cables... -
Página 10: Funciones Del Panel De Control
Funciones del panel de control Controles del panel frontal Mando Función Botón Utilice este botón para ingresar el artículo 4:3 EN AMPLIO, PHOTO EFFECT. Para mayor información, consulte la página E17 . Utilice este botón para entrar o salir de la pantalla de Botón MENU configuración de la pantalla. - Página 11 Así se ajustará automáticamente la imagen en pantalla al tamaño de resolución de pantalla actual (modo de presentación). El mejor modo de pantalla es: W2043T : 1600 x 900 W2243T/W2343T : 1920 x 1080 Botón de alimentación Utilice este botón para encender o apagar la pantalla.
-
Página 12: Ajuste De Los Controles De La Presentación En Pantalla (Osd)
Ajuste de los controles de la presentación en pantalla (OSD) Ajuste de la pantalla Ajustar el tamaño de la imagen, la posición y los parámetros de funcionamiento de la pantalla resulta rápido y sencillo con el sistema de control de la presentación en pantalla. A continuación se muestra un breve ejemplo para que se familiarice con el uso de los controles. -
Página 13: Ajuste Y Selección De La Presentación En Pantalla (Osd)
Ajuste y selección de la presentación en pantalla (OSD) En la siguiente tabla se indican todos los menús de control, ajuste y configuración de la presentación en pantalla. Menú principal Submenú Referencia 4:3 EN AMPLIO Para ajustar el tamaño de imagen NORMAL DESENFOQUE GAUSSIANO PHOTO... - Página 14 Ajuste y selección de la presentación en pantalla (OSD) Anteriormente se detalló el procedimiento para seleccionar y ajustar un elemento con el sistema OSD. A continuación se enumeran los iconos, los nombres de icono y las descripciones de todos los elementos que se muestran en Menu.
- Página 15 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción CUADRO Para ajustar el brillo de la pantalla. BRILLO CONTRASTE Para ajustar el contraste de la pantalla. Ajuste su propio valor gamma:50/0/50 GAMMA En el monitor, los valores gamma altos muestran imágenes más blanquecinas, mientras que con los valores bajos se consiguen imágenes con un mayor...
- Página 16 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción AJUSTES Para mover la imagen hacia arriba o HORIZONTAL hacia abajo. Para mover la imagen hacia arriba o VERTICAL hacia abajo. Para minimizar las barras o bandas RELOJ verticales del fondo de la pantalla.
- Página 17 Ajuste y selección de la presentación en pantalla (OSD) Menú principal Submenú Descripción IDIOMA Para seleccionar el idioma en el que SETUP aparecerán los nombres de los controles. POSICIÓN Para ajustar la posición de la ventana OSD en pantalla. Si la salida de la tarjeta de vídeo no BALANCE DE cumple las especificaciones requeridas, BLANCOS...
- Página 18 Ajuste y selección de la presentación en pantalla (OSD) La pantalla OSD aparecerá cuando usted toca el botón en la parte inferior derecha del monitor. Menú principal Submenú Descripción 4:3 EN Para seleccionar el tamaño de imagen de la pantalla. AMPLIO AMPLIO •...
-
Página 19: Descripción
Ajuste y selección de la presentación en pantalla (OSD) La pantalla OSD aparecerá cuando usted toca el botón en la parte inferior derecha del monitor. Nombre del menú Iconos Submenús Menú principal Submenú Descripción PELÍCULA Esta función le permite seleccionar fácilmente la mejor INTERNET condición de imagen deseada optimizada para el entorno (iluminación ambiente, tipos de imágenes,... -
Página 20: Solución De Problemas
Solución de problemas Compruebe lo siguiente antes de llamar al servicio técnico. No aparece ninguna imagen ¿Está conectado el cable • Compruebe si el cable de alimentación está de alimentación de la correctamente conectado a la toma de pantalla? corriente. ¿Está... -
Página 21: La Imagen En Pantalla No Es Correcta
Solución de problemas La imagen en pantalla no es correcta La posición en • Pulse el botón AUTO/SET para ajustar automáticamente pantalla no es la imagen en pantalla con la configuración ideal. correcta. Si los resultados no son satisfactorios, ajuste la posición de la imagen con los iconos H position y V position de la presentación en pantalla. - Página 22 Solución de problemas La imagen en pantalla no es correcta El color de la pantalla • Compruebe si el cable de señal está conectado es monocromo o correctamente y utilice un destornillador para anormal. asegurarlo, si es preciso. • Asegúrese de que la tarjeta de vídeo está insertada correctamente en la ranura.
-
Página 23: Especificaciones
Especificaciones W2043T 20,0 50,8 LCD de pantalla plana con TFT de matriz activa de pulgadas ( Pantalla Revestimiento antideslumbrante 50,8 Tamaño de la diagonal visible: 0,2766*0,2766 Píxeles por pulgada de Frecuencia Horizontal Analógico: 30 – 83 kHz (automático) Sincronismo de Digital: 30 –... - Página 24 Especificaciones W2243T 21,5 54,6 LCD de pantalla plana con TFT de matriz activa de pulgadas ( Pantalla Revestimiento antideslumbrante 54,6 Tamaño de la diagonal visible: 0,248*0,248 Píxeles por pulgada de Frecuencia Horizontal Analógico: 30 – 83 kHz (automático) Sincronismo de Digital: 30 –...
- Página 25 Especificaciones W2343T 58,4 LCD de pantalla plana con TFT de matriz activa de pulgadas ( Pantalla Revestimiento antideslumbrante Tamaño de la diagonal visible: 58,4 Píxeles por pulgada de 0,266*0,266 mm Frecuencia Horizontal Analógico: 30 – 83 kHz (automático) Sincronismo de Digital: 30 –...
-
Página 26: Modos Preestablecidos (Resolución)
Especificaciones Modos preestablecidos (resolución) W2043T Modos de pantalla Frecuencia Horizontal Frecuencia vertical (resolución) (kHz) (Hz) 31,468 720 x 400 31,469 640 x 480 37,500 640 x 480 37,879 800 x 600 46,875 800 x 600 48,363 1024 x 768 60,123... -
Página 27: Instalación De La Placa De Montaje En Pared
Instalación de la placa de montaje en pared Este producto cumple las especificaciones de la placa de montaje en pared o el dispositivo de intercambio. Coloque el monitor sobre un cojín o paño suave con la parte frontal hacia abajo. Quite su seguro en el producto como se indica a continuación, haciéndolo girar en la dirección de la flecha. - Página 28 Digitally yours...
