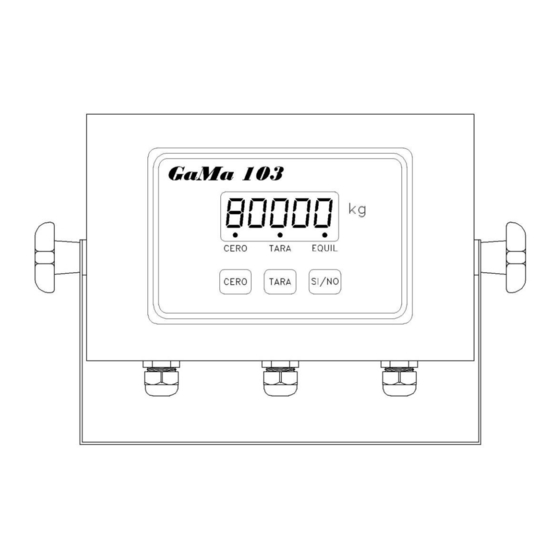

- Página 1 Indicador Electrónico de Peso GaMa 103 MANUAL TÉCNICO 0711.01.4003 LT Rev. 1...
-
Página 2: Descripción
Durante la confección del presente manual se ha realizado el mayor esfuerzo posible para asegurar la veracidad de la información contenida en el mismo. No obstante ello Básculas GaMa S.R.L. no garantiza el contenido del presente documento y se reserva el derecho de realizar cambios en su contenido sin previo aviso. -
Página 3: Tabla De Contenido
Indicador Electrónico de Peso GaMa 103 Página 1 TABLA DE CONTENIDOS CAPÍTULO 1 - DESCRIPCIÓN DEL INSTRUMENTO ............3 INTRODUCCIÓN ............................3 ESPECIFICACIONES ........................... 3 RECOMENDACIONES DE USO Y MANTENIMIENTO ................4 PANEL DE CONTROL ..........................5 INDICACIÓN DE FUERA DE RANGO ......................5 INTERFAZ DE COMUNICACIÓN ......................... -
Página 4: Indicador Electrónico De Peso Gama 103
Indicador Electrónico de Peso GaMa 103 Página 2 MANUAL TÉCNICO 0711.01.4003 LT Rev. 1... -
Página 5: Capítulo 1 - Descripción Del Instrumento
CAPÍTULO 1 - DESCRIPCIÓN DEL INSTRUMENTO INTRODUCCIÓN El presente manual provee las instrucciones de uso del indicador de peso GaMa modelo 103 necesarias para obtener las máximas prestaciones del mismo. El indicador GaMa 103 es un instrumento altamente confiable apto para uso en ambientes industriales cuya electrónica está... -
Página 6: Recomendaciones De Uso Y Mantenimiento
Indicador Electrónico de Peso GaMa 103 Página 4 RECOMENDACIONES DE USO Y MANTENIMIENTO En lo posible mantener el indicador lo más alejado posible de antenas de radiotransmisores cuando el mismo se encuentra operando. No exponer el equipo a grandes cambios de temperatura, a la luz directa del sol o a excesiva humedad. -
Página 7: Panel De Control
Indicador Electrónico de Peso GaMa 103 Página 5 PANEL DE CONTROL El mismo posee un display (o visor) de LEDs de cinco dígitos más tres indicadores luminosos: Centro de CERO, TARA y EQUILibrio; y un teclado de tres teclas: CERO, TARA y SI/NO. Cada una de estas teclas tiene asignadas una función durante la operación normal del instrumento y otra durante su configuración y... -
Página 8: Interfaz De Comunicación
Indicador Electrónico de Peso GaMa 103 Página 6 INTERFAZ DE COMUNICACIÓN El indicador cuenta con una interfaz RS232C unidireccional de velocidad programable desde 1200 a 9600 bps y formato de datos seleccionable entre 8 bits sin paridad (8n) y 7 bits con paridad par (7e) o impar (7o). Esta interfaz se puede configurar según los parámetros P6 a P9. -
Página 9: Capítulo 2 - Instalación
En lo que respecta a la puesta a tierra la misma debe ser también exclusiva; de ser posible no debería haber ninguna otra jabalina de puesta a tierra en un radio de 9 (nueve) metros. FIGURA 2.1 - Placa principal del indicador GaMa 103 MANUAL TÉCNICO... -
Página 10: Capítulo 3 - Configuración
Realiza la selección TARA Acepta la selección CERO FIGURA 3.2 - Teclado del Indicador de Peso GaMa 103 Nota: (*) significa valor por defecto DESCRIPCIÓN DE LOS PARÁMETROS DE CONFIGURACIÓN P1 - MODELO Este parámetro queda fijado de fábrica en el valor si-no (*) y no debe ser modificado bajo ningún concepto. -
Página 11: P4 - Selección Del Modo De Tara
Indicador Electrónico de Peso GaMa 103 Página 9 P4 - SELECCIÓN DEL MODO DE TARA • td (*) Tara / Destara hasta la indicación 9900 del display • Tara continua hasta la indicación 9900 del display • td100 Tara / Destara en el 100% de la capacidad •... -
Página 12: P9 - Modo De La Interfaz Rs232C
<status>: O = overflow / M = movimiento / espacio (20h) = peso valido <CR>: 0Dhex <LF>: 0Ahex Además de los dos formatos mencionados precedentemente, el indicador GaMa 103 posee dos formatos de salida a impresora: “pr1” PESO····0.0 kg “pr2”... -
Página 13: Capítulo 4 - Calibración
Indicador Electrónico de Peso GaMa 103 Página 11 CAPÍTULO 4 - CALIBRACIÓN GENERALIDADES Para ingresar en el modo de calibración se debe conectar la alimentación con los pines 1 y 2 del conector CN5 puenteados hasta que el display muestre CAL. Es aconsejable dejar calentar el equipo al menos 20 minutos para que el indicador y las celdas de carga lleguen al equilibrio térmico. -
Página 14: Acerca De La Calibración
Indicador Electrónico de Peso GaMa 103 Página 12 Para calibrar el cero, primero vaciar la plataforma. El display mostrará c. xx donde “xx” es un número equivalente a la señal de entrada de celda. (ver “Acerca de la Calibración”). •... - Página 15 Indicador Electrónico de Peso GaMa 103 Página 13 Luego de modificar algún parámetro, se debe avanzar con la tecla hasta que el display indique CAL y CERO luego pulsar para guardar los nuevos datos en la memoria. TARA MANUAL TÉCNICO...
-
Página 16: Apendice A - Códigos De Error
Indicador Electrónico de Peso GaMa 103 Página 14 APENDICE A - CÓDIGOS DE ERROR Err 0 El Cero Inicial está fuera del rango • Plataforma cargada o celda de carga dañada Err 1 Memoria de programa (ROM) • Falla del microprocesador... -
Página 17: Apendice B - Detección De Fallas
Indicador Electrónico de Peso GaMa 103 Página 15 APENDICE B - DETECCIÓN DE FALLAS SINTOMA CAUSA PROBABLE ACCION CORRECTIVA El indicador de peso Indicador desconectado de la red Conectarlo a la red de 220 VCA no enciende Problemas en la red de 220 VCA Verificar que el tomacorriente suministre 220 VCA.
