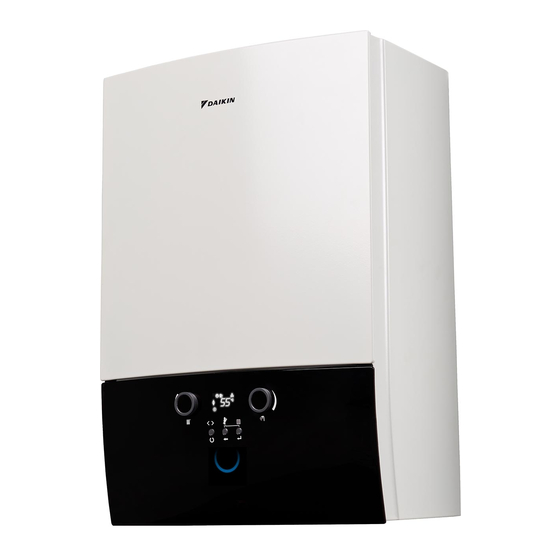

- Página 1 Manual de instalación Caldera de condensación de montaje en pared D2CND028A1AA D2CND028A4AA D2CND035A1AA D2CND035A4AA Manual de instalación D2TND028A4AA Español Caldera de condensación de montaje en pared D2TND035A4AA...
- Página 2 2P475131-1B...
-
Página 3: Tabla De Contenido
Los Requisitos de la calefacción de suelo radiante ......12 daños ocasionado como consecuencia del incumplimiento de estas Gráfico de elevación de bomba residual ........12 instrucciones no son responsabilidad de Daikin. Conexiones ................12 4.8.1 Conexiones de tubería..........12 ▪... -
Página 4: Símbolos En El Embalaje
País de destino Acerca de la unidad País de origen Número de serie Esta unidad Daikin es una caldera de condensación a gas para Tipo de aparato Clase de eficiencia montaje en pared que puede suministrar calor a sistemas de Categoría del gas... -
Página 5: Dimensiones
Se controla mediante el sensor Vista inferior de los modelos D2CND028A1AA y de temperatura de flujo, que está situado en la salida del D2CND035A1AA intercambiador de calor principal. - Página 6 3 Acerca de la unidad Vista inferior de los modelos D2CND028A4AA y D2CND035A4AA 37.5 Vista inferior de los modelos D2TND028A4AA y D2TND035A4AA 182.5 Manual de instalación D2CND028+035A1/4AA + D2TND028+035A4AA Caldera de condensación de montaje en pared 3P469346-5E – 2017.06...
-
Página 7: Componentes
Limitador de flujo del agua caliente sanitaria Tubería de gas de salida de humo Válvula de llenado interna (incluida en el modelo D2CND028A1AA + D2CND035A1AA pero no incluida en el modelo D2CND028A4AA + D2CND035A4AA) Adaptador para gases de combustión Cárter de condensación Tubería de gas de salida de humo... -
Página 8: Especificaciones Técnicas
3 Acerca de la unidad Especificaciones técnicas Especificaciones técnicas Unidad D2CND028A*AA D2CND035A*AA D2TND028A4AA D2TND035A4AA Rango de consumo calorífico (Qn) 4,8~27,0 4,8~34,0 4,8~27,0 4,8~34,0 Rango de potencia calorífica nominal (Pn) a 80-60°C 4,6~26,3 4,6~33,2 4,6~26,3 4,6~33,2 Rango de potencia calorífica nominal (Pn) a 50-30°C 5,2~28,2 5,2~35,0 5,2~28,2... -
Página 9: Instalación
4 Instalación Especificaciones de los productos relacionados con la energía (ErP) Símbolo Unidad D2CND028A*AA D2CND035A*AA D2TND028A4AA D2TND035A4AA Parámetros de agua caliente sanitaria Perfil de carga declarado — — — Consumo eléctrico diario 0,153 0,204 — elec Consumo eléctrico anual — Eficiencia energética de calentamiento de agua η... -
Página 10: Espacios De Instalación Mínimos
4 Instalación Espacios de instalación mínimos Pared plana vertical ▪ La caldera puede instalarse en el exterior, en un lugar parcialmente protegido. Un lugar parcialmente protegido es un lugar en el que la caldera no esté expuesta a la acción directa ni la penetración de precipitaciones atmosféricas (lluvia, nieve, Espacios mínimos admisibles granizo, etc.). -
Página 11: Montaje De La Unidad
4 Instalación PRECAUCIÓN Almacene los elementos restantes del embalaje (cartón, plástico, etc.) en un lugar al que no puedan acceder los niños. El fabricante no asume ninguna responsabilidad por accidentes daños como consecuencia incumplimiento de lo anterior. Montaje de la unidad 1 La plantilla de montaje muestra la posición de conducto para gases de combustión horizontal. -
Página 12: Requisitos De La Calefacción De Suelo Radiante
4.8.1 Conexiones de tubería Para utilizar cualquier aditivo en el sistema de calefacción central, Conexiones de tubería de los modelos D2CND028A1AA, consulte las instrucciones de sus fabricantes para garantizar la D2CND028A4AA, D2CND035A1AA y D2CND035A4AA funcionalidad y compatibilidad anteriores. -
Página 13: Pautas Al Conectar La Tubería De Gas
4 Instalación Nota: Se recomienda utilizar el kit de conexión opcional Daikin. Conecte la tubería de gas conforme a la normativa aplicable del país de destino y los reglamentos de la compañía de suministro de gas. Conexiones de tubería de los modelos D2TND028A4AA y Conecte la tubería de suministro de gas sin tensión a la conexión de... -
Página 14: Pautas Para Realizar La Conexión Del Cableado Eléctrico
4 Instalación en el desagüe para lluvia, no debe terminar en el suelo seco sin que haya un drenaje disponible para evitar dañar los revestimientos del suelo como el parqué. ▪ La presión máxima en el circuito de agua caliente sanitaria es de 10 ... - Página 15 4 Instalación Unidades de control de Conector Conexión temperatura Toma de alimentación externa (230 V CA) Termostato de ambiente de encendido-apagado Contacto de desconexión solar El cableado de las opciones que se van a conectar al conector X2M deben sobresalir del interior de la unidad mediante prensaestopas. Los prensaestopas que se envían con la unidad deben montarse en la placa inferior de la caldera en caso de conectar estas opciones.
-
Página 16: Diagrama De Cableado
Diagrama de cableado PELIGRO: RIESGO DE ELECTROCUCIÓN Desconecte el suministro eléctrico durante más de 10 minutos antes de proceder con el mantenimiento. Modelos D2CND028A1AA, D2CND028A4AA, D2CND035A1AA y D2CND035A4AA Modelos D2TND028A4AA y D2TND035A4AA Manual de instalación D2CND028+035A1/4AA + D2TND028+035A4AA Caldera de condensación de montaje en pared... -
Página 17: Pautas Al Conectar La Tubería De Condensación
4 Instalación Símbolos: Sección Conector Descripción X4-X11-X12 Regleta de terminales de baja Elemento Descripción tensión Opción X1-X2 Regleta de terminales de alta Cableado en función del modelo tensión Caja de interruptores Terminal principal 4.8.7 Pautas al conectar la tubería de condensación Cableado de conexión a tierra Número de cable 15... -
Página 18: Pautas Al Conectar La Caldera Al Sistema De Escape De Los Gases De Combustión
4 Instalación Término en un conducto de ventilación y drenaje interno PRECAUCIÓN El tipo de sistema de escape de gases de combustión debe aparecer en la etiqueta de identificación. Sistemas de gases de combustión homologados Seleccione el tipo de sistema de escape de gases de combustión de acuerdo con el lugar de instalación. - Página 19 4 Instalación Kit de terminal de pared 60/100 Opcional: Codo de 90° 60/100 Codo de 45° 60/100 Codo de 30° 60/100 Longitud del conducto para gases de combustión T 60/100 con punto de medición Distancia del labio externo del terminal a la pared exterior, Extensión 60/100 a≤50 mm L = 500-1000 mm...
- Página 20 CE independiente. La conexión entre la caldera y el Codo de 90° 80/125 mm 1,5 m eje y, la conexión entre la caldera y el sistema de admisión de aire debe obtenerse a través de Daikin. Codo de 45° 80/125 mm 1,0 m Codo de 30° 80/125 mm 1,0 m...
- Página 21 4 Instalación ▪ Los terminales para el suministro de aire de combustión y para la evacuación de los productos de combustión no deben instalarse en las paredes opuestas al edificio. ▪ Se permite el flujo de condensado hacia la unidad. Tipo C53x (sistema de escape de gases de combustión de tubos dobles) Suministro de aire y descarga de gases de combustión desde y...
- Página 22 CE independiente. La conexión entre la caldera y el eje y, la conexión entre la caldera y el sistema de admisión de aire debe obtenerse a través de Daikin. En las unidades de tipo C83x, el flujo de condensación hacia la unidad no está...
- Página 23 CE independiente. La conexión entre la caldera y el eje debe obtenerse a través de Daikin. La caldera extrae el aire de combustión del ambiente de la instalación y expulsa los gases de combustión a través de un tubo para gases de combustión por encima del tejado (1).
-
Página 24: Carga Del Sistema Con Agua
Los kits para los sistemas de escape de gases de combustión y/o Kit flex. PP DN.80 (kit C93) EKFGP2520 componentes adicionales se pueden solicitar a Daikin con los Kit flex. PP DN.60/80 (kit C93) EKFGP1856 códigos de pedido que aparecen en la siguiente tabla: Extensión flex. -
Página 25: Método 2
Asegúrese de que los (Para el modelo D2CND028A1AA y D2CND035A1AA) tornillos estén apretados después de la purga. Después de haber realizado todas las conexiones del sistema con 10 Si después de la purga la presión disminuye por debajo de... -
Página 26: Conversión Para Utilización Con Un Tipo De Gas Distinto
5 Puesta en marcha 8 Si después de la purga la presión disminuye por debajo de INFORMACIÓN 0,8 bar, vuelva a llenar el sistema con agua hasta que la A los parámetros de mantenimiento solo pueden acceder presión alcance de nuevo 0,8 bar. personas cualificadas. -
Página 27: Puesta En Marcha De La Unidad
6 Entrega al usuario 6 Después de 10 minutos, compare la medición del manómetro 2 Establezca la temperatura de ajuste de la calefacción central con el valor inicial. Si la presión disminuye, significa que hay en el valor máximo mediante el dial izquierdo. Si están una fuga. - Página 28 6 Entrega al usuario ▪ Entregar el manual de funcionamiento al propietario e informarle sobre su responsabilidad en lo que a la normativa nacional se refiere. ▪ Explicar y demostrar los procedimientos de encendido y apagado. ▪ Explicar el funcionamiento y la utilización de los controles de calefacción y agua caliente sanitaria de la caldera.
- Página 32 DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş. Küçükbakkalköy Mah. Kayışdağı Cad. No: 1 Kat: 21-22 34750 Ataşehir İSTANBUL / TÜRKİYE Tel: 0216 453 27 00 Faks: 0216 671 06 00 Çağrı Merkezi: 444 999 0 Web: www.daikin.com.tr 3P469346-5E 2017.06...
