3.10.10.1 Cargar y guardar la función arbitraria
Los 99 puntos de secuencia de la función arbitraria, que se pueden configurar manualmente con el panel de control del
equipo y que son aplicables o bien a la tensión (U) o a la corriente (I), se pueden guardar o cargar con una memoria
USB convencional mediante el puerto USB frontal. Por lo general, los 99 puntos de secuencia se guardan o cargan
a la vez mediante un archivo de texto de tipo CSV (separador de punto y coma) que representa una tabla de valores.
Para cargar una tabla de puntos de secuencia para el generador de ondas arbitrarias, se debe cumplir lo siguiente::
• La tabla debe contener 100 o 99 filas con 8 columnas sucesivas y no debe de haber huecos
• El separador de columnas (punto y coma, coma) debe ser el mismo seleccionado en el parámetro del MENÚ «USB
file separator format»; también define el separador decimal (punto, coma)
• Los archivos deben guardarse en una carpeta denominada HMI_FILES que debe estar en el raíz de la memoria USB.
• El nombre del archivo siempre debe comenzar con WAVE_U o WAVE_I (no distingue entre mayúsculas o minúsculas)
• Todos los valores de las filas y columnas deben situarse dentro del rango especificado (véase más abajo)
• Las columnas de la tabla deben tener un orden definido que no se debe modificar
Se ofrecen los siguientes rangos de valores para su uso en la tabla, en relación de la configuración manual del
generador de ondas arbitrario (cabeceras de columna como en Excel):
Columna Parámetro
A
AC start amplitude
B
AC end amplitude
C
Start frequency
D
End frequency
E
AC start angle
F
DC start offset
G
DC end offset
H
Sequence point time in μs

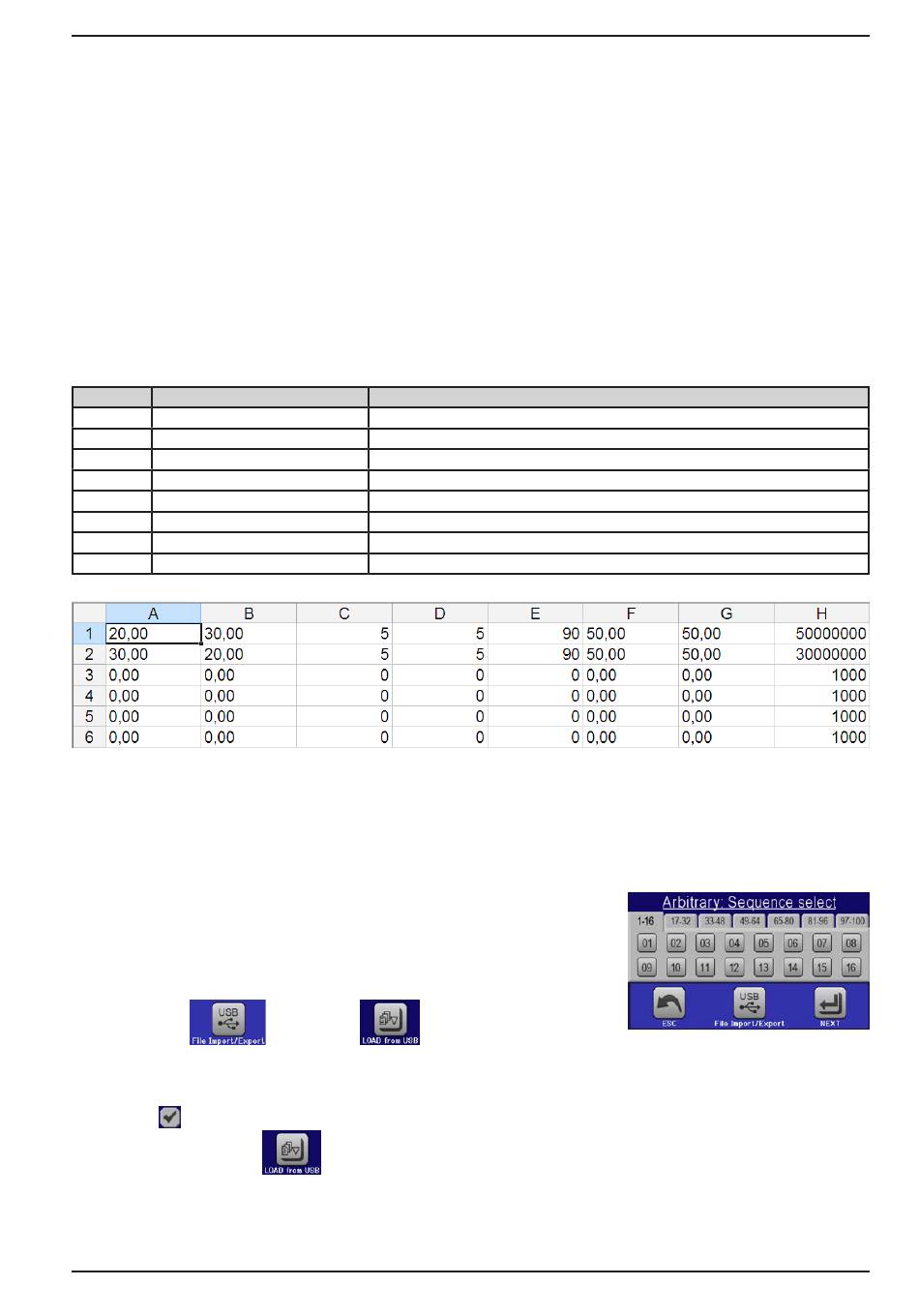

Más información de los parámetros y función de ondas arbitrarias en «3.10.10. Función arbitraria». Ejemplo CSV:
El ej. muestra que solo están configurados los dos puntos de secuencia mientras que todos los demás están ajustados
en sus valores predeterminados. La tabla se podría cargar como WAVE_U o WAVE_I cuando se use, p. ej., el modelo
PSI 9080-120 2U porque los valores serían admisibles tanto para tensión como para corriente. La nomenclatura del
archivo es, sin embargo, única. Un filtro impide cargar un archivo WAVE_I file después de haber seleccionado «Arbi-
trario --> U» en el menú del generador de funciones. El archivo no se registraría como seleccionable en ningún caso.
► Cómo cargar una tabla de puntos de secuencia de una memoria USB:
1.
No conecte ni retire aún la memoria USB.
2.
Acceda al menú de selección de funciones del generador de funcio-
nes con MENÚ -> Generador de funciones -> Arbitrario -> U/I, para
consultar la pantalla principal del selector del punto de secuencia,
como se muestra a la derecha.
3.
Pulse en
pantalla. Si se ha reconocido al menos uno de los archivos válidos
(véase más arriba para la nomenclatura del archivo y de la ruta), el
equipo mostrará una lista de los archivos que se pueden seleccionar
con
.
4.
Pulse el área táctil
carga, en caso de ser válido. Si no lo fuera, el equipo mostrará un mensaje de error. En ese caso, se
deberá corregir el archivo y repetir los pasos anteriores.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-33 • 41747 Viersen
Alemania
Rango
0...50 % U o I
0...50 % U o I
0...10000 Hz
0...10000 Hz
0...359°
0...(Valor nominal de U o I) - Amplitud inicial AC
0...(Valor nominal de U o I) - Amplitud final AC
100...36.000.000.000 (36 mil millones μs)
, después en
y siga las instrucciones en
en la esquina inferior derecha. El archivo seleccionado se comprueba y se
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSI 9000 2U
www.elektroautomatik.de
ea1974@elektroautomatik.de
Página 73
