Resumen de contenidos para AG Electronica T-1000S

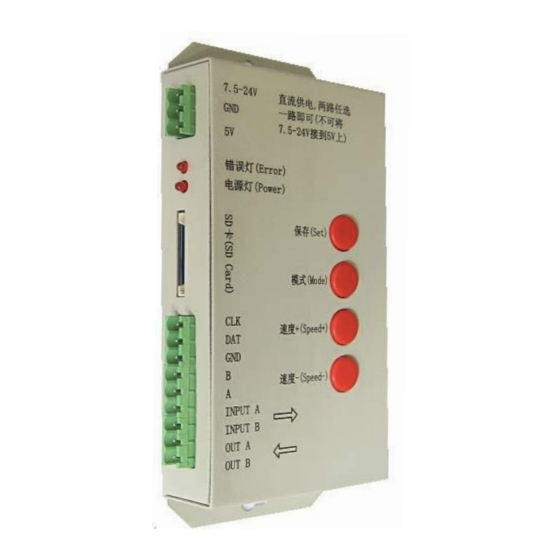

- Página 1 Manual de uso Controlador-RGB/2048(T-1000S) www.agelectronica.com...
- Página 2 Tabla 1. Características del Controlador- RGB/2048(T-1000S) Nota: Cuando el controlador-RGB/2048 (T-1000S) tiene menos de 512 píxeles, la velocidad de cuadro puede alcanzar 30 fps. Cuando el controlador-RGB/2048 (T-1000S) controla más de 512 píxeles, la velocidad de cuadros se reducirá automáticamente. WWW.AGELECTRONICA.COM...
- Página 3 Para la señal TTL (SPI), la GND (13) Tierra de la señal tierra de la señal del controlador Puertos para conexión del Controlador- debe conectarse directamente a RGB/2048(T-1000S) en cascada INPUT Entrada de datos A para realizar la tierra del Led. A(16) función síncrona...
-
Página 4: Parámetros Especiales
Tabla 3. Características de la salida de memoria -30°C a 85°C Temperatura de trabajo Tensión de trabajo 5V DC/ 7.5-24VDC 165×80×30 Tamaño Peso 350g/0.35Kg Puerto de conexión 3 pines Puerto de señal Tabla 4. Parámetros físicos Controlador-RGB/2048(T-1000S) WWW.AGELECTRONICA.COM... - Página 5 5.- Conectar cable duplex de color azul a la terminal de voltaje negativo(V-), cable blanco a voltaje positivo (V+), y cable verde que ira conectado a la terminal de datos del controlador-RGB/2048 (T-1000S). Este es que alimentara a la serie de Leds y mandara las secuencias desde el controlador.
- Página 6 Figura 3.Conexión del Controlador-RGB/2048 T-1000S con tira Led inteligente Retroalimentar cada 20 modulos Figura 4.Conexión del Controlador-RGB/2048 T-1000S con Modulo Led WWW.AGELECTRONICA.COM...
- Página 7 Retroalimentar cada 40 Leds Figura 5. Conexión del Controlador-RGB/2048 T-1000S con Led Pixel Conexion Cascada Figura 6.Conexión en cascada del Controlador-RGB/2048 T-1000S WWW.AGELECTRONICA.COM...
- Página 8 4.- En caso de ultilizar la señal tipo RS485 su forma de conectar es "A" con el LED "A" (DMX+), el controlador "B" con el LED "B" (DMX-). Nota: Cuando necesite construir un nuevo proyecto, el tipo de controlador para el software es: modelo T-1000S. WWW.AGELECTRONICA.COM...
-
Página 9: Circuitos Integrados Compatibles
Pixeles T-1000- 2048 P9813 P9813 Pixeles SM16715 T-1000- 2048 SM16715 se divide SM16715 Pixeles en alto y bajo T-1000- 2048 SM16716 SM16716 Pixeles 2048 BS0901,BS0902 T-1000-901 Pixeles 2048 BS0815 T-1000-815 Pixeles Tabla 5. Circuitos integrados compatibles con el Controlador-RGB/2048(T-1000S) WWW.AGELECTRONICA.COM... - Página 10 Software LedEdit Figura 7. Entorno del software LedEdit WWW.AGELECTRONICA.COM...
- Página 11 Configuración y Seleccion de Chip para el controlador RGB/2048 (T-1000S) en LedEdit Figura 8. Seleccion de Chip (WS2811) para Tiras LED Inteligentes Figura 9. Seleccion de Chip (UCS1903) para Modulos Led Inteligentes WWW.AGELECTRONICA.COM...
-
Página 12: Recomendaciones
Recomendaciones Fuentes de alimentación No. De Parte Descripción GFP121DA-0520 ELIMINADOR 5V/2A USO CONTINUO MAX 8HORAS HTS-15-5 FUENTE CONMUTADA 15W 5V/3A HTS-210F-5 FUENTE CONMUTADA 210W 5V/40A Tabla 6. Sugerencias Fuente de alimentación 5V para Controlador-RGB/2048 No. De Parte Descripción KV-12030A FUENTE CONMUTADA 30W 12V/2.5A PARA EXTERIOR GFP241DA-1230/JH ELIMINADOR 12V/3A USO CONTINUO MAX 8HORAS GFP241DA-12375... -
Página 13: Conector Para Las Fuentes Tipo Rejilla (Fts, Hts)
Módulos Led No. De Parte Descripción LMD-D8MM-RGB1-12P/R3-1903 MODULO PIXEL INTELIGENTE 1 LED DIP 8MM RGB 5V LMD-D8MM-RGB1- MODULO PIXEL INTELIGENTE 1 LED DIP 8MM RGB 2518P/1903 LMD-D8MM-RGB1-2518P/R3 MODULO PIXEL INTELIGENTE 1 LED DIP 8MM RGB 5V FSL-5050RGB300-N/B-WS-NG TIRA FLEXIBLE 300 LEDS 5050 PROGRAMABLE 5V WS2811 Tabla 9. -
Página 14: Soporte Técnico
CDMX República de El Salvador número 20 local F y en República de El Salvador número 26 Local 12 (dentro del pasaje). Teléfono: (0155) 5130 7210 Ext. 106, 108, 123, 126, 127, 128, 141, 149 y 217 Horario de Atención Lunes a Viernes: 09:00 a 19:00 hrs. -
Página 15: Productos Relacionados
Productos Relacionados Tiras Led Módulos Led Inteligentes Controlador Controlador RGB RF Mono Mini-RF WWW.AGELECTRONICA.COM...
