Resumen de contenidos para Aerohive AP330

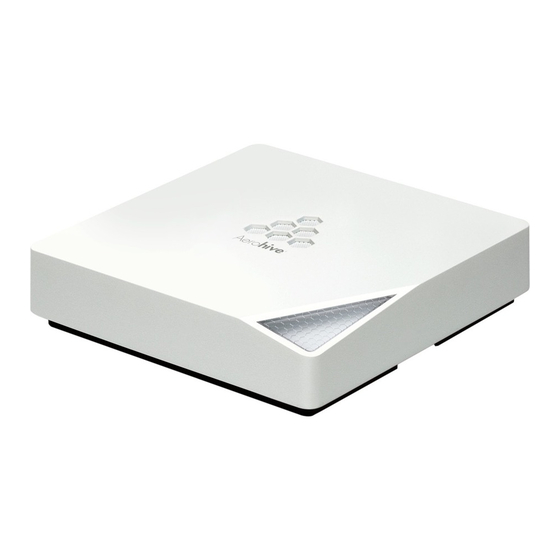

- Página 1 Guía del usuario para los modelos AP330 y AP350 de Aerohive...
-
Página 3: Publicaciones Técnicas Aerohive
Copyright © 2012 Aerohive Networks, Inc. Todos los derechos reservados. Aerohive Networks, el logotipo de Aerohive Networks, HiveOS, HiveAP y HiveManager son marcas comerciales de Aerohive Networks, Inc. Todas las demás marcas comerciales y registradas son propiedad de sus respectivas empresas. -
Página 4: Sobre Esta Guía
Sobre esta guía Esta guía describe los dispositivos Aerohive AP330 y AP350 e incluye descripciones de los componentes, instrucciones de instalación y montaje, diagramas de cableado y especificaciones de hardware. Aerohive... -
Página 5: Tabla De Contenido
Contenido Aerohive AP330 y AP350 ......................7 Descripción de los productos AP330 y AP350 ............... 8 Puertos de consola y Ethernet..................10 Interfaces agregadas y redundantes..............11 Puerto de consola ..................... 13 Puerto módem USB ......................14 Indicador de estado......................14 Antenas .......................... - Página 6 Contenido Aerohive...
-
Página 7: Aerohive Ap330 Y Ap350
MCS23, pueden ofrecer una velocidad de datos PHY de hasta 450 Mbps por radio. El modelo AP330 dispone de antenas internas y el AP350 dispone de antenas externas extraíbles. Ambos tienen puertos Ethernet duales 10/100/1000 para la agregación de enlaces o la redundancia de enlaces. -
Página 8: Componente Descripción Indicador De Estado
AP350 ESCRIPCIÓN DE LOS PRODUCTOS Los modelos AP330 y AP350 proporcionan un rendimiento y una cobertura excelentes. El modelo AP330 dispone de antenas internas y el AP350 dispone de antenas externas removibles. Puede ver los componentes de hardware del AP en la Figura 1. - Página 9 Puede hacer un puente de red para conectar el dispositivo AP330 o AP350 a una red cableada o un dispositivo con cable (como una cámara de seguridad) a través de estos puertos. Son compatibles con 10/100/1000Base-T/TX y gestionan automáticamente las conexiones dúplex o semidúplex...
-
Página 10: Puertos De Consola Y Ethernet
Capítulo 1 Aerohive AP330 y AP350 Puertos de consola y Ethernet Los modelos AP330 y AP350 disponen de tres puertos: dos puertos Ethernet RJ-45 10/100/1000Base-T/TX y un puerto de consola RJ-45. Las asignaciones de pines de los puertos Ethernet siguen el estándar TIA/EIA-568-B (véase la Figura 2). -
Página 11: Interfaces Agregadas Y Redundantes
AH-ACC-INJ-30W-EU, AH-ACC-INJ-30W-UK, AH-ACC-INJ-30W-US, AH-ACC-INJ-30W-AU y AH-ACC-INJ-30W-IL. Si un Aerohive AP está conectado a una fuente de alimentación AC y al PSE, la fuente de alimentación AC tendrá prioridad. Si el dispositivo deja de recibir energía de esa fuente, cambiará automáticamente a la PoE. - Página 12 Capítulo 1 Aerohive AP330 y AP350 Switch(config-if)#spanning-tree portfast Switch(config-if)#exit Switch(config)#int fastEthernet 0/2 Switch(config-if)#switchport mode access Switch(config-if)#channel-group 1 mode on Switch(config-if)#spanning-tree portfast Switch(config-if)#exit Switch(config)#exit Switch#wr mem Finalmente, debe cablear el switch Cisco y el AP: Cisco 0/1 a AP ETH0 y Cisco 0/2 a AP ETH1.
-
Página 13: Puerto De Consola
TXD (Datos transmitidos) Tierra Tierra Tierra Tierra RXD (Datos recibidos) DSR (Conjunto de datos listo) DTR (sin uso) CTS (Listo para enviar) RTS (sin uso) RI (Indicador de llamada, no se usa) Guía del usuario para los modelos AP330 y AP350... -
Página 14: Puerto Módem Usb
AC, en vez de usar la PoE para suministrar energía al dispositivo. Indicador de estado El indicador de estado aparece en la región triangular de la superficie superior de los modelos AP330 y AP350. Se ilumina en diferentes colores para indicar los distintos estados de actividad. El significado de los... -
Página 15: Configurar Las Antenas
óptima, consulte "Configurar las antenas". Los modelos AP330 y AP350 utilizan un amplificador de potencia de 2.4 GHz WLAN de SST Communications (p/n SST12LP15A) y un amplificador de potencia de 5 GHz WLAN de Microsemi (p/n LX5530). -
Página 16: Antenas Omnidireccionales
Capítulo 1 Aerohive AP330 y AP350 Como los patrones de cobertura de radiofrecuencia de estas antenas no son perfectos, pueden emitir en otras direcciones distintas a la principal. Estos "lóbulos" adicionales pueden verse en los dos patrones mostrados más adelante. -
Página 17: Montaje De Los Modelos Ap330 Y Ap350
ONTAJE DE LOS MODELOS Puede usar la placa de montaje y el clip de guía para instalar los modelos AP330 o AP350 en las guías de una rejilla de falso techo. Basta la placa de montaje para instalar el AP en cualquier superficie que pueda soportar su peso (AP330: 1.5 lb o 0.68 kg;... -
Página 18: Montaje En Una Superficie
Puede utilizar la placa de montaje plana para fijar los modelos AP330 o AP350 a cualquier superficie que soporte su peso (AP330: 1.5 lb o 0.68 kg; AP350: 2.375 lb o 1.08 kg) y a la que pueda atornillar o clavar la placa. -
Página 19: Aseguramiento De Los Modelos Ap330 Y Ap350
6 y un destornillador que acepte esa broca. Las brocas correctas están disponibles en Aerohive en conjuntos de tres (AH-ACC-SEC-BIT-330-AP350-3PK). Si utiliza el tornillo con cabeza ranurada, puede instalarlo con un desarmador de boca plana o una broca para atornillar. -
Página 20: Conectar El Ap A La Red
AP con HiveManager y qué puede hacer para establecer conexión entre ambos. Están disponibles gratuitamente en www.aerohive.com/techdocs. Para configurar los modelos AP330 y AP350 de forma que tengan acceso inalámbrico a la red, consulte la documentación técnica de HiveManager, el sistema de gestión de dispositivos de Aerohive. -
Página 21: Especificaciones Del Dispositivo, Eléctricas Y Ambientales
Para que el dispositivo funcione y opere de forma óptima, es necesario comprender el alcance de las especificaciones de los modelos AP330 y AP350. Las siguientes especificaciones describen las características físicas y los componentes de hardware, los requisitos eléctricos del adaptador de corriente y la PoE (Alimentación a través de Ethernet), así... - Página 22 Capítulo 1 Aerohive AP330 y AP350 Aerohive...
-
Página 23: Índice
USB 9 rutas, selección de ruta predeterminada 12 conectores de antena 8 consola 8, 11, 13, 21 control de brillo del LED 14 especificaciones ambientales 21 véanse entradas de plataformas individuales Guía del usuario para los modelos AP330 y AP350... - Página 24 Índice Aerohive...
