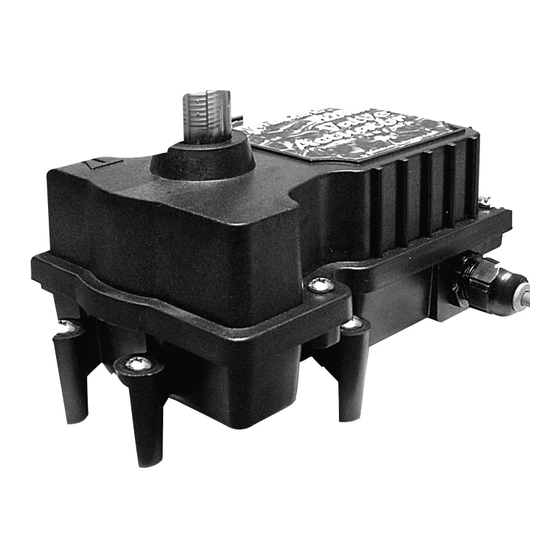

Actuador de válvula electrónico
ReadySet™
Modelo PE24RSVA
Manual de instalación y operación
SECCIÓN DE SEGURIDAD
Advertencia
Riesgo de incendio o descarga eléctrica.
• Desconecte el suministro eléctrico de los disyuntores o los interruptores de
desconexión antes de comenzar la instalación o el mantenimiento.
• Conecte únicamente a un circuito de Clase 2.
• La instalación y el cableado deben realizarse de conformidad con las disposicio-
nes de los códigos eléctricos locales y nacionales.
DESCRIPCIÓN DEL PRODUCTO
El actuador de válvula electrónico ReadySet (modelo PE24RSVA) es apto para aplicaciones en equipos de piscina y spa. Este
actuador está diseñado para conectarse a un circuito de Clase 2 y tiene capacidades eléctricas de 24 V CA, 60 Hz y 0.75 A,
con una temperatura ambiente de 50 °C (MÁX). El PE24RSVA utiliza programación electrónica "ReadySet", eliminando la
necesidad de desmontar el actuador para ajustar los puntos de tope.
DECLARACIÓN DE CUMPLIMIENTO
Este dispositivo cumple con la parte 15 de las normas de la FCC y CAN ICES-3(B)/NMB-3(B). El funcionamiento está sujeto
a las dos condiciones siguientes: (1) Este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debe
aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar un funcionamiento no deseado.
INSTALACIÓN
Montaje del actuador sobre la válvula
1. Desatornille la perilla de sujeción y retire la manija
desde el eje de la válvula. Deje a un lado la perilla y la
manija para su uso posterior. Consulte FIG. 6 para más
detalles.
Nota: Si no queda firme el ajuste de la perilla de sujeción
incluida con la válvula, use la perilla de sujeción que
se incluye con el actuador.
2. Con un destornillador Phillips, extraiga los cuatro (4)
tornillos del cuerpo de la válvula. Consulte FIG. 1.
3. Dé vuelta el actuador y ubique visualmente los dientes.
4. Coloque el actuador sobre el eje de la válvula de modo
de que los dientes pequeños del actuador se acoplen
con la ranura pequeña del eje de la válvula. Consulte
FIG. 2.
ESPECIFICACIONES
Amperaje
Frecuencia
Temperatura de funcionamiento
Ciclo de servicio operativo
Vista superior de la válvula
Puerto A
El agua fluye hacia dentro
o fuera de la válvula
FIG. 1. Instalación estándar de la plomería
Voltaje 24 V CA suministrado por una
fuente de alimentación de Clase 2
Máximo 0.75 A
60 Hz
-4 °F a 122 °F (-20 °C a 50 °C)
Un (1) minuto encendido (MÁX)
Cuatro (4) minutos apagado (MÍN)
Puerto C
Puerto B
Tornillos (4)
